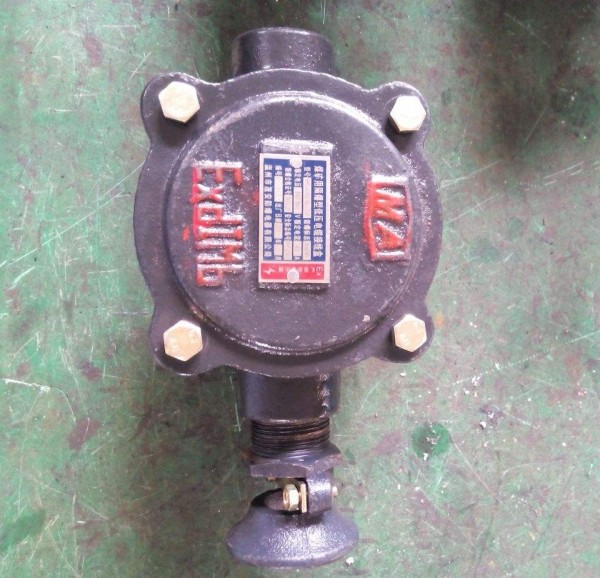

BHD 隔爆型电缆通讯分线箱

BHD矿用隔爆型电缆通讯分线箱属于本质安全型固定式电缆多通分线箱，是本质安全型电路的电缆电线的接线和分线装置，主要用于含有甲烷和煤尘及ⅡB类以下爆炸性混合物的环境中。它具有防尘、防潮、结构紧凑、接线牢靠、电线电缆不易拨脱等优点。

公司座落在孔子故里，孟子之乡，交通十分便利的济宁市市中心，通讯发达、人杰地灵、矿产资源分布广、储量大，品种多、是全国八大煤炭基地之一，济宁宏展煤矿机械有限公司拥有标准化得生产厂房，现代化的办公设施和新产品研发中心。汇聚了一大批锐意创新、经验丰富、年轻有为并掌控了本行业先进技术的科研和管理人才。造就了一支团结奋进、严明高效、技术流的员工队伍。

BHD1型矿用隔爆型电缆通讯分线箱10T、20T、30T、40T、50T

BHD矿用隔爆型电缆通讯分线箱属于本质安全型固定式电缆多通分线箱，是本质安全型电路的电缆电线的接线和分线装置，主要用于含有甲烷和煤尘及ⅡB类以下爆炸性混合物的环境中。它具有防尘、防潮、结构紧凑、接线牢靠、电线电缆不易拨脱等优点。
本接线盒电缆进出口管理，覆盖率宽等特点，产品有五排接线端子。接线盒有13不同大小的进出线喇叭口，适合于HUYV型系列矿用通讯电缆以及PUYV系列矿用信号电缆的分接线之用，只能用在有防爆合格证号的本安通讯系统中用于本安电路电缆的延长或缩短或分线。

技术参数
@@主要技术指标：
@额定电压 60V
@额定电流 3A
@连接电线根数50对。
@@环境条件：
@环境温度-10℃-+40℃；
@相对温度：≤95%（+25℃时）；
@适用于无激烈振动、冲击、有溅水、煤尘与瓦斯爆炸的危险场所。

结构特性：

盒体系高强度灰口铸造铁制##矿用分线盒
是一种可用在矿井下及带有瓦斯等易燃易爆的生产环境中通信电缆连接设备,主要用于通信电缆主干和支线分接.也可作为矿用低压电线路的连接和分支使用.
矿用分线盒带有隔爆面,材质为铸铁.密封性能安全可靠,采用隔爆型防爆原理,附合关于矿用防爆电报的标准,取得相关电气标准认证.根据盒内接线柱数目不同,分线盒的规格有：10对，20对，30对，50对，100对五种规格。通口数量和通径大小可根据线缆直径定制或按相关规格制作.

##矿用隔爆型通讯电缆分线箱

用分线盒,分线盒,煤矿分线盒,通讯分线盒,电缆分线盒,矿用分线箱
    矿用隔爆型通讯电缆分线箱（以下简称分线箱），具有体积小，电缆进出口合理，覆盖率宽等特点。各分线箱均有4-10个进出线喇叭口，适合于HUYV型系列矿用信号电缆在（非采掘工作面）含有爆炸性气体（甲烷）混合物的煤矿井下，供通讯、信号、的分接线之用。
产品特点:
    1、安装架采用铰链结构，通过螺钉安装在壳体内，接线灵活、方便、可靠；
    2、接线座体采用塑料，缘性好，强度高，接线柱与缘座的连接牢固可靠，无松动；
    2、规格：十对、二十对、三十对、四十对、五十对；（接线柱数）。

主要技术参数:
    额定电压(V) [AC 12、2 ] [DC 12、24、36、48、60]
    额定电流(A) 0.1~1.0
    交流电源额定频率Hz 50
    工作制 长期

使用说明
    1、根据使用电缆的对数，直径选择相应的接线盒。
    2、接线盒可落地放置，也可挂放，固定在巷道内。
    3、安装时先拧开压紧螺母，即可取下罩壳。
    4、接线时先拧开引入装置的压紧螺母或压紧夹板，取下垫圈、密封圈，并套在相应电缆外径的适当位置，将电缆穿入引线装置内。
    5、剥开电缆，并根据连接位置把电缆接入芯线分扎成小把。
    6、根据要求连接关系，将电缆分别接入接线端子。
    7、连接完毕后，拧紧压紧螺母和压紧夹板。
    8、盖上罩壳，注意垫好密封圈旋紧螺母。
