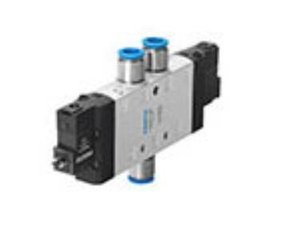

FESTO直动式电磁阀三维模型,FESTO气动培训资料
FESTO直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电
磁力消失，弹簧把关闭件压在阀座上，阀门关闭。特点：在真空、负压、零压时能正常工作，但通径
一般不超过25mm。分步直动式电磁阀：2.1.2分步直动式电磁阀：原理：它是一种直动和先导式相结
合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，
阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力
下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动
，使阀门关闭。特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。先
导式电磁阀：2.1.3先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在
关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导
孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下
移动，关闭阀门。特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.2电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动
膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
FESTO直动式电磁阀三维模型,FESTO气动培训资料
FESTO电磁阀，德国费斯托阀，电磁阀及传感器
在实际应用中，可根据不同的需要将方向控制阀分成若干类别：
（1）按照气体在管道的流动方向，如果只允许气体向一个方向流动，这样的阀叫做单向型控制阀，
比如单向阀，梭阀等；可以改变气体流向的控制阀叫做换向阀，比如常用的2way2port，2way3port，
2way5port，3way5port等。
（2）按照控制方式可分为电磁阀，机械阀，气控阀，人控阀。其中电磁阀又可以分为单和双电控阀
两种；机械阀可分为球头阀，滚轮阀等多种；气控阀也可分为单气控和双气控阀；人力阀可以分为手
动阀，脚踏阀两种。
（3）按工作原理可以分为直动阀和先导阀，直动阀就是靠人力或者电磁力，气动力直接实现换向要
求的阀；先导阀是由先导头和阀主体2部分构成，有先导头活塞驱动阀主体里面的阀杆实现换向。
（4）根据换向阀杆的工作位置可以将阀分为2way，3way阀。
（5）根据阀上气孔的多少来进行划分，可以分为2port，3port，5port阀。
FESTO直动式电磁阀三维模型,FESTO气动培训资料
196916 CPE10-M1BH-3GLS-M7
196850 CPE10-M1BH-3GLS-QS-6
196856 CPE10-M1BH-3OLS-QS-6
196881 CPE10-M1BH-5L-M5
196927 CPE10-M1BH-5L-M7
196883 CPE10-M1BH-5L-QS-6
196884 CPE10-M1BH-5LS-M5
196932 CPE14-M1BH-3OLS-1/8
196937 CPE14-M1BH-5/3G-1/8
196939 CPE14-M1BH-5J-1/8
196907 CPE14-M1BH-5J-QS-6
196941 CPE14-M1BH-5L-1/8
163141 CPE18-M1H-3GL-1/4
163145 CPE18-M1H-3GLS-1/4
163140 CPE18-M1H-3OL-1/4
170249 CPE18-M1H-5/3E-1/4
170247 CPE18-M1H-5/3G-1/4
163143 CPE18-M1H-5J-1/4
FESTO直动式电磁阀三维模型,FESTO气动培训资料
：蒋女士
由于我公司从国外原厂直接拿货，所以质量根本不用担心，自己负责报关运货货期比您询到的都短哦。由于额外的运费等费用，小量货可能一般般，大批量订货的话我们可以给您意向不到的优惠哦。
1、渠道直接供应，整个供货流程统一安排，价格在市场上更具。
2、国外代表处集中采购，统一清关。
3、每周三从国外发货，次周三可清好关.。
4、产品质量问题可修或换,直接与厂家沟通。
5、杂牌和无3C认证产品也可采购，金额不限。
6、只要是给我们具体的品牌，正确的规格型号，我们即可帮你们询到价格并采购。
