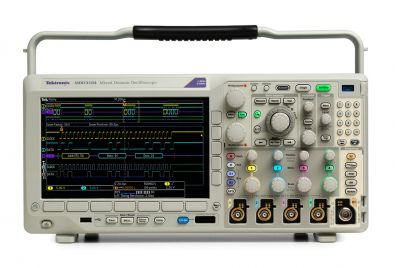

泰克MDO3024混合域示波器

FastAcq? 高速波形捕获速率，迅速发现难检异常信号Wave Inspector? 控件，轻松导航及自动搜索波形数据

东莞市国通电子仪器有限公司，成立于2000年公司及其开发，工贸为一体的现代化企业.公司经营方向是“面向全球，全面开发二手仪器价值”为国内外客户提供二手仪器的销售，租赁，计量，维修，置换等业务。经过数年的经营，公司目前成为长三角地带实力最前，规模zui大，仪器品质最齐全，涉及高、中、低端全方位的二手仪器专业公司，为国内外不同行业公司提供性能可靠稳定，性价比高的测试方案选择 经营品种：GPIB卡、模拟示波器 、数字示波器、频谱分析仪、动态型号分析仪、调制度测量仪、音频分析仪、逻辑分析仪、无线电综测仪、手机综测仪、合成信号源、函数信号源、脉冲信号源、高频信号源、微波信号源、抖动分析仪、高频扫描仪、低频扫描仪、晶体管图示仪、集成电路测试仪、耐压测试仪、功率计、失真仪、频率计、微波频率计、直流稳压电源、交流稳压电源、电源测试系统、万用表、毫伏表、电工表、标准电阻箱、标准电容箱、多位数字万用表、彩电信号发生器、进口示波器探头、电流探头、LCR测试仪、绝缘阻抗测试仪、电子负载、ICT、高压表、彩色分析仪、色差计、频谱分析仪、网络分析仪、光谱仪、光功率计、多产品校准器等 经营品牌： NI (美国国家仪器). TEK（泰克）、HP/Agilent（惠普/安捷伦）、LEADER（利达）、KIKUSUI（菊水）、Panasonic（松下）、MINOLTA（美能达）、KENWOOD（建伍）、Anritsu（安立）、 ADVANTEST（爱德万）、FLUK(福禄克)、MARCONI（马克尼）、R/S（罗德

泰克MDO3024混合域示波器

主要性能指标
示波器
分为 2 条模拟通道和 4 条模拟通道两种型号
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
带宽可以升级（高达1 GHz）
高达5 GS/s 的采样率
所有通道上 10 M点的记录长度
>280,000 wfm/s 的*大波形捕获速率
标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
频谱分析仪
频率范围
标配： 9 kHz – 示波器带宽
选配： 9 kHz - 3 GHz
超宽捕获带宽，高达 3 GHz
任意函数发生器（选配）
13 种预先定义的波形类型
50 MHz 波形生成功能
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率
逻辑分析仪（选配）
16 条数字通道
所有通道上 10 M点记录长度
121.2 ps 定时分辨率
协议分析仪（选配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
数字电压表（产品注册后提供）
4 位 AC RMS、DC 和 AC+DC RMS 电压测量
5 位频率测量
主要特点

FastAcq? 高速波形捕获速率，迅速发现难检异常信号
Wave Inspector? 控件，轻松导航及自动搜索波形数据
33 种自动测量和波形直方图，简化波形分析
TekVPI? 探头接口，直接支持有源探头、差分探头和电流探头，可自动确定标度和单位
9 英寸 (229 毫米) WVGA 宽屏彩色显示器
体积小，重量轻 - 仅厚 5.8 英寸（147 毫米），仅重 9.2 英磅（4.2 公斤）
频谱分析
为常用任务提供专门的前面板控件
自动峰值标记，识别频峰值值的频率和幅度
手动标记，实现非峰值测量
光迹类型包括： 正常、平均、*大保持和*小保持
三维频谱图显示，方便地观察和深入了解缓慢变化的射频现象
自动测量包括： 信道功率、邻道功率比 (ACPR) 和占用带宽 (OBW)
任意函数发生功能
生产预定义的信号，快速仿真设计中缺少的器件
捕获模拟或数字输入端信号，传送到任意编辑存储器，并从 AFG 中复制出信号
向任意信号添加噪声，轻松地进行余量测试
混合信号设计和分析
自动触发、解码和搜索并行总线
多通道建立时间和保持时间触发
MagniVu? 高速采集，在数字通道上提供 121.2 ps 的精细定时分辨率
协议分析
触发、解码和自动搜索*常用的嵌入式设计串行总线标准上的数据包级内容
导出协议解码表，存档测试结果
数字电压表和频率计数器
一目了然地迅速验证电压或频率测量
图形读数，提供与测量稳定性有关的信息
可以升级
在需求变化或在预算允许时，随时增加功能，提高带宽或频谱分析仪的频率范围
选配应用支持

功率分析
限和模板测试
标配无源电压探头

MDO3000 系列标配无源探头拥有业界*佳的电容负载—只有 3.9 pF。 标配 TPP 探头*大限度地减少了对被测器件的影响，并把信号准确地传送到示波器进行采集和分析。 下表显示了每个 MDO3000 型号标配的 TPP 探头。
