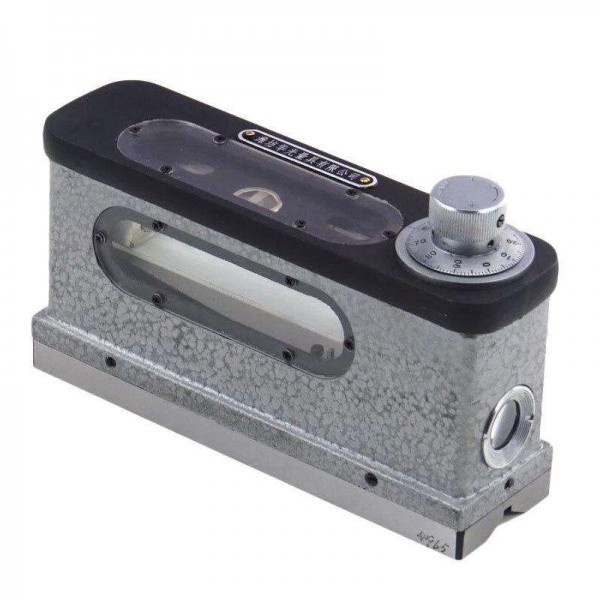

sys/YM5165 光学合相水平仪/光学合像水平仪

光学合相水平仪/光学合像水平仪主要用于测量零件表面的直线度和平面度，并用于设备安装位置的正确性及较小倾角的测量

辽宁赛亚斯科技有限公司是仪器仪表高科技产品生产商，代理商。集开发设计、生产、销售、服务、技术支持为一体的高科技企业。公司大量提供国内外各种先进的在线、离线仪器仪表、机械设备与材料，尤其在石油、化工、环保、电子、冶金、机械、光学、通讯、科技教学等领域，与国内外众多著名专业厂家有密切合作关系。 经营领域主要包括：仪器仪表、气体检测仪、金属探测仪、环保设备、实验室仪器、化工仪器设备、农业仪器、机电设备、电力通讯设备等近百个行业多种仪器仪表技术和相关设备。
服务主要包括：仪器产品技术支持、产品制造、销售、维护、维修、运行。
自成立以来凭借专业的的技术服务团队、大型的仓储基地及完善的代理及销售体系业务发展迅速，相关党政军机构、院校以及世界五百强企业已成为赛亚斯长期合作伙伴，赛亚斯通过线上直销体系及遍布全国的经销网络，zui大化压缩了商品流通环节，走自主品牌化道路，大大降低了客户采购成本，成为业内知名仪器仪表高科技产品生产商，代理商。
在未来的发展中，赛亚斯将继续坚持诚信、团队、专业、创新的企业精神，以更专业化的技术支持服务与优质的产品满足各行业的需求，为国内外仪器仪表市场发展贡献自己的力量。

光学合相水平仪/光学合像水平仪 技术数据：
刻度盘分划值：0.01mm/m
zui大测量范围正负：5mm/m
示值误差： 正负1mm/m范围内 正负0.01mm/m
全部测量范围内 正负0.02mm/m
工作面平面性偏差：0.003mm
水准器格值：0.1mm/m
附件： 合象水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V形工作面的底座等主要部件组成。

光学合相水平仪/光学合像水平仪概况： 该仪器广泛应用于测量平面和元柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备按装位置的正确度。

技术参数： 1、 刻度分划值 :0.01毫米/米。2、 zui大测量范围 :0~10毫米/米。3、 示值误差： ±1毫米/米范围内:±0.01毫米/米;全部测量范围内 ：±0.02毫米/米。4、 工作面平面性偏差：0.003毫米。5、 水准器格值：0.1毫米/米。6、 工作面（长×宽）；165×48毫米。7、 仪器净重；2公斤。

其他： 合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时，就可的在合象仪中读出。（在合象水平仪中水准器主要是起指零的作用。）

光学合相水平仪/光学合像水平仪使用方法 1、测量时将水平仪稳置在被测件表面上（两者均需擦拭干净），等气泡景象完全符合后可进行读数。读数时毫米值从刻度板读得，忽米值从刻度盘读得，二部分之和即为读数。。 读数的正负由圆刻度盘的旋向决定（在圆刻度盘上已有“+”“-”标记）。 例1：横刻度游标位置在0以下的0～1之间，圆刻度盘的刻线对准5。这时从横刻度读得毫米值为0，从圆刻度盘读得忽米值为5。由于是向“+”向旋得的，因此读数为0+0.05=0.005mm/m，即被测工件在旋纽端高0.05mm/m。 例2：横刻度游标位置在0以上的1～2之间，圆刻度盘的刻线对准20。这时从横刻度读得毫米值为1，从圆刻度盘读得忽米值为80
