LL 船用柴油流量计（液体腰轮）新价格*仪表快讯

江苏先达仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：LL

更新时间：2024-05-27

浏览次数：1227

公司地址：江苏省

13395210040 居风梅(女士)

点击查看联系电话在线询价

产品简介

船用柴油流量计（液体腰轮）新价格*仪表快讯，船用柴油流量计（液体腰轮）适用于民用军用轮船柴油的计量，具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，也能现场累积流量，并配有远传输出接口，可另配光电式转换器输出脉冲信号或模拟信号，与流量积算仪配套，进行远程测量显示和控制。

公司简介

江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。

展开

产品说明

船用柴油流量计（液体腰轮）新价格*仪表快讯

船用柴油流量计（液体腰轮）产品简介：

船用柴油流量计（液体腰轮）是用于对管道中柴油流量进行连续或间歇测量的计量仪表。它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。液体腰轮流量计能现场累积流量，并配有远传输出接口，可另配光电式转换器输出脉冲信号或模拟信号，与流量积算仪配套，进行远程测量显示和控制。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。我公司生产的XD-LL-C轻质油型特别适用于轻油，柴油等低粘度流体的流量计量。

船用柴油流量计（液体腰轮）产品结构：

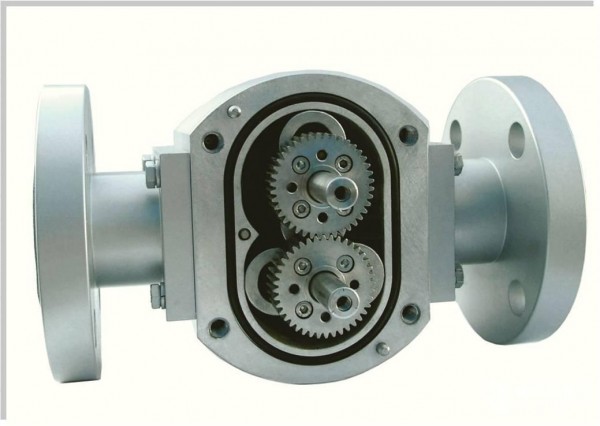

液体腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。

船用柴油流量计（液体腰轮）工作原理：

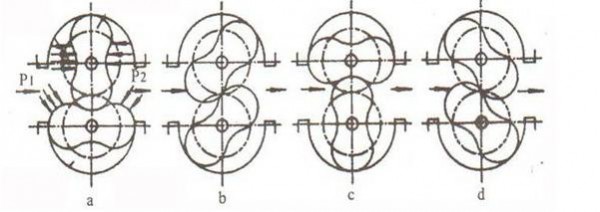

液体腰轮流量计是当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。在计数器机构中安装发信器即成了带发信器的腰轮。与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明书。

船用柴油流量计（液体腰轮）产品特点：
1、测量准确度高，基本误差一般可达正负0.2%到正负0.5%，特殊要求时可达正负0.1%,流量计的特性一般不受流动状态的影响，也不受雷诺数大小的限制。
2、可用于高粘度液体的流量测量
3、测量范围度较宽，典型的流量范围度为5：1到10：1
4、字轮式计数器累积流体总量，无需外部能源，使用方便面计数器累积流量双显示，其中之一可以复零，方便用户在不连续计量的情况下使用。
5、计量部件之间无接触，不磨损，使用寿命长。
6、大口径流量计采用又转子形式，降低流量计运转噪声和振动。

船用柴油流量计（液体腰轮）新价格*仪表快讯

船用柴油流量计（液体腰轮）性能技术指标：

表头显示：		指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：	LL-11显示、12显示加信号、13信号输出、H回零、T高温、Y液晶显示
测量介质：	液体、各种油品
口径规格：	15—150
流量测量范围：	0.25—250m3/h
测量精度：	0.5级 0.2级
被测介质温度：	-20℃-100℃ ，zui高+200℃
工作压力：	1.6MPa 2.5MPa 6.4MPa
输出信号：	脉冲、4--20mA
通讯类型：	RS485
电源：	DC12V—DC24V
安装方式：	法兰连接
防爆等级：	ExiaIIBT4
防护等级：	IP65

液体腰轮流量范围：

型号项目	LL-A铸铁		LL-E铸钢
公称压力MPa	1.6		2.5 4.0 6.4
被测液体温度	-20℃—+100℃
公称通径	液体粘度 2.0-150mPa/s	液体粘度 2.0-150mPa/s	液体粘度 2.0-150mPa/s	液体粘度 2.0-150mPa/s
精度等级	0.5		0.2
15	0.25-2.5	0.5-2.5	0.6-2.5	0.8-2.5
20	0.25-2.5	0.5-2.5	0.6-2.5	0.8-2.5
25	0.6-6	1.2-6	1.5-6	2-6
40	1.6-16	3.2-16	4-16	5-16
50	2.5-25	5-25	6-25	8-25
80	6-60	12-60	15-60	20-60
100	10-100	20-100	25-100	33-100
150	25-250	50-250	60-250	80-250
备注	瞬时zui大流量可以达到表中zui大流量的110％。

船用柴油流量计（液体腰轮）安装要求：
1、流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
2、当被测液体含有气体时，流量计前应安装气体分离器。
3、不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
5、节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
6、严禁使用扫线蒸汽通过流量计。
7、在连续使用部门，流量计需加旁通管道。
8、流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。
9、严禁用水校验铸铁、铸钢材质组成的流量计。
10、流量计在使用时流量大小不得超过技术要求。流量计正常工作在zui大流量70~80%为优。
11、被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。

船用柴油流量计（液体腰轮）新价格*仪表快讯

船用柴油流量计（液体腰轮）产品选型：

基本型号

公称通径

准确度

压力级别

温度级别

显示形式

输出信号

批控形式

材料组别

接口形式

外供电源

内容含义

XD-LL

腰轮流量计（江苏先达仪表有限公司）

1/8"

1/8"--20"选择一种或以mm

0.1

准确度0.1级（或0.2、0.5）

公称压力0.6M.Pa

公称压力1.0M.Pa

公称压力2.5M.Pa

公称压力4.0M.Pa

公称压力6.3M.Pa

公称压力10M.Pa

公称压力15M.Pa

测量介质温度：-40～+60℃

测量介质温度：-10～+80℃

测量介质温度：-10～+200℃

测量介质温度：-10～+300℃

现场无显示

现场显示累积流量

现场显示瞬时流量

现场显示单次流量（回零计数）

现场大字码回零计数器

脉冲输出

4～20mA输出

4～20mA+HART协议

1～5V输出

232通讯协议

485通讯协议

MODBUS协议

机械批控器

电子批控器

F1—F53见零部件材料组合表

NPT 美国推拔管螺纹

SPT英国标准管螺纹

标准法兰

NIST美国标准法兰

按5V、12V、24V、36V等填写

船用柴油流量计（液体腰轮）订货须知：
1、选用流量计时，建议根据被测液体流量大小对照流量计流量范围的30～70%选规格；根据液体温度高低、管道压力大小、液体的腐蚀性质和粘度等方面来选择流量计的型号。
2、订货时请写明流量计的型号、口径（mm）、是否要求防爆，介质名称、zui大流量（m3/h）、zui高工作压力（MPa）、zui高工作温度（℃）、介质粘度（mPa.s），对于测量腐蚀介质，用户还须写明介质的腐蚀性质、介质浓度（%）、介质温度（℃），
3、本产品可根据用户要求，在表头内装配电脉冲/电流发讯装置。
4、订购配件时，请按附解体图、明细表及其说明填写；
5、用户如有特殊要求，请在订货时提出。
6、我公司可提供与流量计配套使用的过滤器、消气器、智能流量积算仪。
