XD-LZS 螺纹式塑料管转子流量计优质供应*仪器资讯

江苏先达仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：XD-LZS

更新时间：2024-05-27

浏览次数：1297

公司地址：江苏省

13395210040 居风梅(女士)

点击查看联系电话在线询价

产品简介

螺纹式塑料管转子流量计优质供应*仪器资讯，螺纹式塑料管转子流量计的锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点，使用便利。可广泛应用于化工、环保、食品等工业部门。

公司简介

江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。

展开

产品说明

螺纹式塑料管转子流量计优质供应*仪器资讯

螺纹式塑料管转子流量计产品简介：

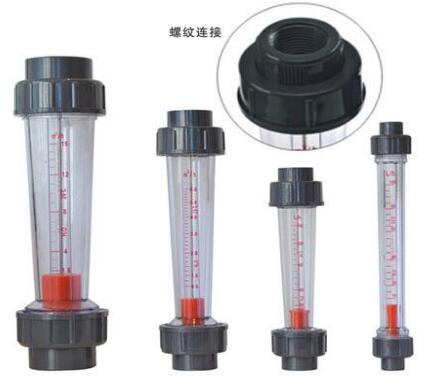

XD-LZS型螺纹式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，并且带有刻度且透明的转子流量计，能直接观察被测量介质流动状态的指示型流量计。适用于测量单相非脉动液体流体的流量。与被测量介质接触的部位（除玻璃管外）均采用塑料材料生产，具有较强的耐腐性能，可检测酸、碱、氧化剂和其它腐蚀性的液体的流量。可广泛应用于化工、环保、食品等工业部门。

螺纹式塑料管转子流量计工作原理：
塑料管转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。

螺纹式塑料管转子流量计优质供应*仪器资讯

螺纹式塑料管转子流量计产品特点：
1、压力损失小。
2、性能可靠：良好的性能，可靠性高。
3、具有结构合理、体积小、重量轻、锥管不易破碎等特点
4、价格：有很大的价格。
5、连接方式可分为：插接、焊接、螺纹和法兰连接四种。

螺纹式塑料管转子流量计技术参数:
1、通径：DN2～100mm；
2、测量范围：水（20℃）：1L/h～100m3/h、气（101325Pa，20℃）：16L/h～3000m3/h；
3、量程比：10∶1；
4、精度等级：1.5级，2.5级，4级；
5、公称压力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；
6、工作温度：≤120℃；
7、连接方式：软管、金属管、法兰（GB/T9119-2000）；
8、材质说明：法兰、浮子、导杆、支承板及螺栓等。

长管型主要技术参数：

公称通径DNmm	型号	测量范围（水20℃）	准确度等级	允许被测流体状况
				温度℃	压力MPa
15	LZS-15	10～100L/h	4	0～60	≤0.6
		16～160L/h
		25～250L/h
		40～400L/h
		60～600L/h
25	LZS-25	100～1000L/h
		160～1600L/h
		250～2500L/h
		300～3000L/h
50	LZS-50	0.4～4m3/h
		0.6～6m3/h
		1～10m3/h
		1.6～16m3/h
65	LZS-65	5～25m3/h
		8～40m3/h

短管型主要技术参数如下：

公称通径DNmm	型号	测量范围水（20℃）m3/h	准确度等级	允许被测流体状况
				温度℃	压力MPa
25	LZS-25D	0.1～1	4	0～60	≤0.6
		0.16~1.6
		0.25～2.5
32	LZS-32D	0.4～4
		0.6～6
50	LZS-50D	1～10
		1.6～16

螺纹式塑料管转子流量计优质供应*仪器资讯

螺纹式塑料管转子流量计安装指南：
先了解塑料管转子流量计外形尺寸

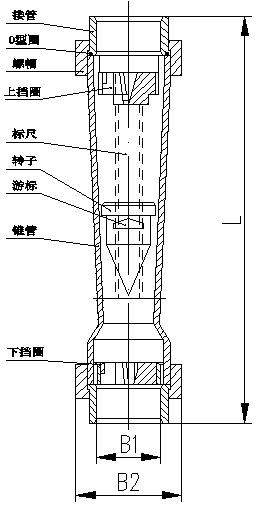

长管型型流量计外形及安装连接尺寸如下：
单位： mm

型号	尺寸			插接管规格	焊接管径
型号	L	B1	B2	插接管规格	焊接管径
LZS-15	280	21	45	15	20
LZS-25	380	32	68	25	32
LZS-50	430	63	98	50	65
LZS-65	430	75	125	65	75

短管型）流量计外形及安装连接尺寸：
单位：mm

型号	尺寸			插接管规格	焊接管径
型号	L	B1	B2	插接管规格	焊接管径
LZS-25D	230	32	60	25	32
LZS-32D	290	40	74	32	40
LZS-50D	345	63	98	50	65

1、安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
2、流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
3、流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的理想流量为流量计zui大流量的50％-70％，尽量不要用到zui高数。〕
4、在仪表的上下游进出口应保证有5倍仪表口径的直管段。
5、被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
6、塑料管转子流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。

使用注意事项：
1、仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
2、仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
3、当锥管和浮子粘污时，应及时清洗。
4、定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
5、被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示QS=QN QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度。
