倾角传感器在铁路通讯铁塔监控系统应用

倾角传感器在铁路通讯铁塔监控系统应用

---长沙平川电子科技有限公司

近年来，随着铁路无线通信技术的飞速发展，GSM-R通信铁塔越来越多的应用于铁路通信。然而，地壳运动、恶劣气候、老化氧化、潜在的人为偷盗破坏等因素，都会给铁塔带来一定的安全隐患，甚至导致铁塔倾斜、倒塌等。

目前，传统的铁路通信铁塔维护主要靠定期巡检、人为观测，这些是非常必要的安全防护手段。但上述手段存在一定的主观性，某些参数人工实测困难，并且不容易及时发现问题，无法满足铁塔实时监测的需求。

为了消除铁塔安全隐患，避免出现倾斜、倒塌等危及行车安全的事件发生，需要采用先进的技术设备对铁塔进行实时的安全监测，为铁塔的集中整治、中修、大修提供基础参考数据。

铁塔安全监测系统采用成熟的信号采集、控制、网络通信等技术，结合一流的传感技术、智能视频分析技术，对铁塔运行健康状况以及危及铁塔安全的各类自然灾害和人为破坏进行实时监测、并及时预警和告警。系统的主要功能包括以下几部分。

铁塔倾斜监测，系统应能监测到铁塔的倾斜度变化，根据铁路通信工程验收规范，考虑风荷载等外力的作用下，当铁塔的倾斜度超过预设门限值时，系统应产生告警信号。

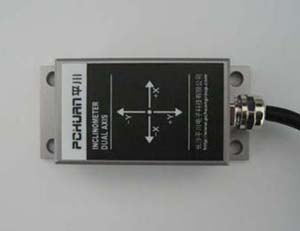

倾角传感器的选用主要考虑以下技术要点：

1、单轴、双轴（前后和左右的倾斜角度测量）

2、测量范围：0～±180°可选

3、电源电压：DC9～36V（可直接与设备上蓄电池直接连接）

4、输出信号：0～5V、4～20mA、RS232/485、CAN总线、开关量等模拟或数字方式。

5、金属外壳封装。
