HTXC-BJH-03 壁挂式觉对湿度传感器

带液晶显示壁挂式觉对湿度传感器在标准状态下(760mmHg)每立方米湿空气中所含水蒸汽的重量，即水蒸汽的体积密度.ρ=2.169P/(273.15+θ)(1)式中，ρ为湿度(g/m3)，其中P为水蒸气压，单位Pa 。

北京航天新创测控技术有限公司是一家专业研发、生产、销售传感器的高新技术工业控制公司，与航天部、科学院、高等院校合作研发了温湿度传感器，温度传感器，仪器仪表，LED温湿度显示仪，万年历，压力传感器，液位传感器等等，“以客户至上”的理念赢得了客户的好评，以专业、 认真、负责、服务客户的态度获得了广大用户的满意。

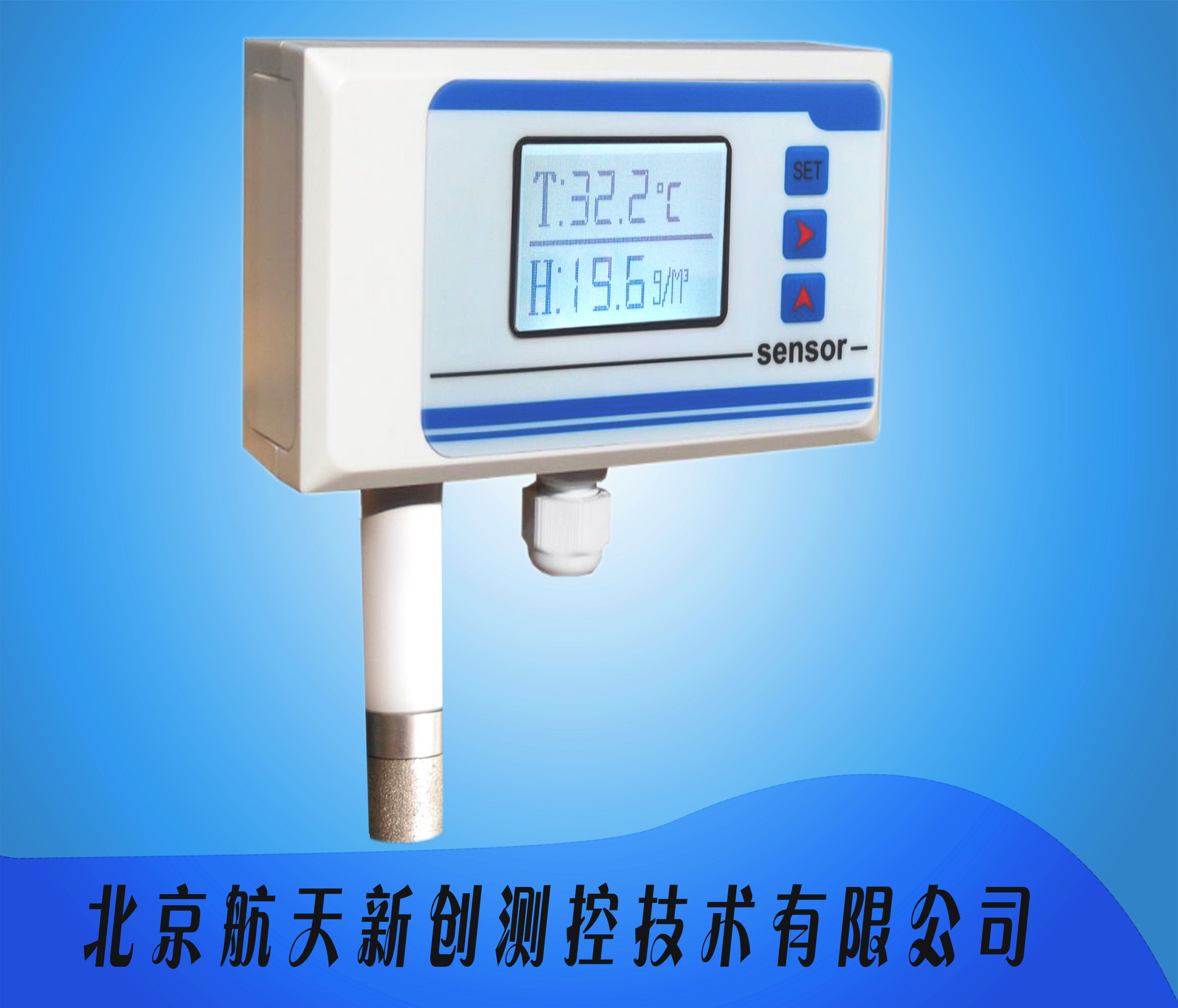

带液晶显示壁挂式觉对湿度传感器

一、含义

带液晶显示壁挂式觉对湿度传感器在标准状态下(760mmHg)每立方米湿空气中所含水蒸汽的重量，即水蒸汽的体积密度.ρ=2.169P/(273.15+θ)(1)式中，ρ为湿度(g/m3)，其中P为水蒸气压，单位Pa 。

二、概述

带液晶显示壁挂式觉对湿度传感器为壁挂式湿度传感器，传感器、变送一体化设计。本品采用科学、合理的线性化电路设计，采用瑞士进口芯片，精度高，性能稳定，已获得众多客户的认可与褒奖！

三、特点

●  外观精致、美观

●  价格低廉、物超所值

●  性能稳定、使用寿命长

●  不锈钢探头、耐腐蚀

●  安装简单、经济适用

四、技术参数

供电电源：  AC/DC 24V (18V--24V)

输出信号：  4-20mA(三线制）0-20mA

0-5V 0-10V

RS485

量    程：  湿度  0--200g/m3 (量程在此范围内选定）

温度   -20℃--60℃（根据要求可任意设定温度量程）

精    度：  温    度  ±0.5℃  ( 25℃下 )

湿度  ±0.5g/m3

稳 定 性： 湿度 ≤1g/y

温   度 ≤0.2℃/y

响应时间:  ≤2s (1m/s风速)

负载能力： 电流输出型 ≤500Ω,电压信号≥1000Ω

安装方式： 壁挂式/吸顶式

壳      体： ABS灰色壳体

尺      寸： 125*65*40（长*宽*厚）

输出线：标配60公分普通线

五、接线说明

红色：电源24VDC      黑色：GND（地线）

黄色：温度信号线        蓝色：湿度信号

注: 任何错误的接线均有可能对传感器本身造成不可逆的损坏!

尺寸结构图

六、注意事项

1、壁挂式觉对湿度传感器使用前请认真阅读本说明书,确保接线正确。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安

装,否则会造成温湿度测量的不准确。

3、本传感器可在-20℃─60℃环境下使用。

4、本传感器不适合在长期结露和严重化学污染环境下使用。

5、产品不使用时，应置于干燥环境下保存。
