XD-LC 回零型椭圆齿轮流量计

江苏先达仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：XD-LC

更新时间：2024-05-27

浏览次数：1065

公司地址：江苏省

13395210040 居风梅(女士)

点击查看联系电话在线询价

产品简介

回零型椭圆齿轮流量计是是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等.仪表具有较高的精度，具有量程大，精度高，使用和维修方便等特点。受液体黏度和压力的变化影响较小。选用不同的制造材料，可满足石油、化工

公司简介

江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。

展开

产品说明

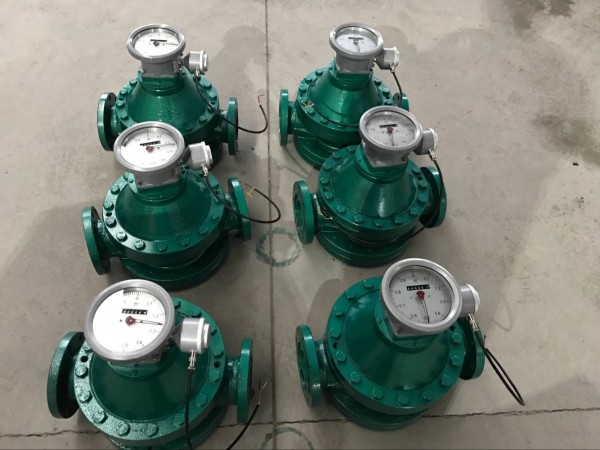

回零型椭圆齿轮流量计

回零型椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等.仪表具有较高的精度，具有量程大，精度高，使用和维修方便等特点。受液体黏度和压力的变化影响较小。选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

回零型椭圆齿轮流量计主要技术指标：

表头显示：		指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：	LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质：	液体、各种油品
口径规格：	10---200
流量测量范围：	0.04-340 m3/h
测量精度：	0.5级 0.2级
被测介质温度：	-20℃-100℃ ，zui高+200℃
工作压力：	1.6MPa 2.5MPa 6.4MPa
输出信号：	脉冲、4--20mA、RS485
通讯类型：	RS485
电源：	DC12V ---DC24V
安装方式：	法兰连接、螺纹连接
防爆等级：	ExiaIIBT4
防护等级：	IP65

回零型椭圆齿轮流量计流量范围

型号项目	LC-A铸铁			LC-E铸钢			LC-B不锈钢
公称压力MPa	1.6			2.54.06.4			1.01.64.0
被测液体粘度	2-8mPa.s
被测液体温度	-20℃-+100℃
流量范围m³/h
型号精度等级公称口径DNmm	LC-A铸铁			LC-E铸钢			LC-B不锈钢
	0.5级	0.2级	0.5级		0.2级	0.5级		0.2级
10	0.04-0.4	0.1-0.4	0.04-0.4		0.1-0.4	0.04-0.5		0.1-0.5
15	0.15-1.5	0.3-1.5	0.15-1.5		0.3-1.5	0.15-1.5		0.3-1.5
20	0.3-3	0.6-3	0.3-3		0.6-3	0.3-3		0.6-3
25	0.6-6	1.2-6	0.6-6		1.2-6	1.6-6		1.2-6
40	1.5-15	3-15	1.5-15		3-15	1.5-15		3-15
50	2.4-24	4.8-24	2.4-24		4.8-24	2.4-24		4.8-24
80	6-60	12-60	6-60		12-60	6-60		12-60
100	10-100	20-100	10-100		20-100	10-100		20-100
150	19-190	38-190	19-190		38-190	19-190		38-190
200	34-340	68-340	34-340		68-340	34-340		68-340

回零型椭圆齿轮流量计的安装与使用注意

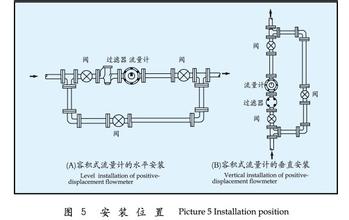

椭圆齿轮流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。相关安装尺寸参见对应章节。

按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许定期进行标定。
