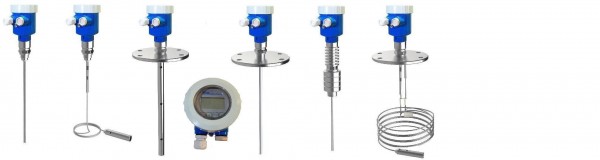

产品简介
导波雷达柴油液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。特别适用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。
公司简介
江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。
展开
产品说明
导波雷达柴油液位计的应用：
导波雷达柴油液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
导波雷达柴油液位计的原理:
是基于时间行程原理的测量仪表,雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
导波雷达柴油液位计的特点：
1.可以测量介电常数大于等于1.4的任何介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达zui大量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
导波雷达柴油液位计的技术参数:
量程：6m
测量精度：±0.1% ±0.2% ±0.3% ±0.5%
过程连接：法兰
组件材料：不锈钢316L /PTFE
过程温度：-40－－250 °C
过程压力：-1.0－－40bar
信号输出：两线制4－－20mA/HART
导波雷达柴油液位计的安装:
确定测量范围：
1. 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。
2. 底部盲区是指缆绳底部附近无法测量的一段距离。
3. 顶部盲区和底部盲区之间是有效测量距离。
注意：导波雷达物位计只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

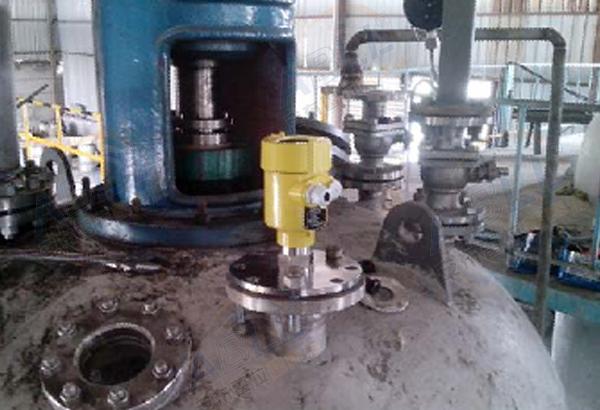

安装方式：
导波雷达物位计可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。
DN200或DN250的安装于短管内安装

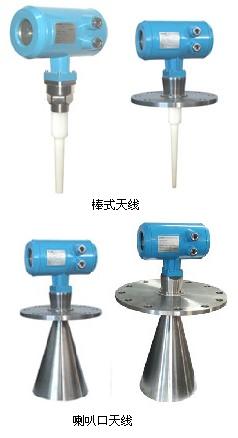

当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。
在塑料罐上安装注意事项
导波雷达物位计无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
导波雷达柴油液位计订货需知:
1.测量范围是几米，要求盲区是多少。
2.被测量的介质类型(液体还是固体，具体的名称如：清水、污水、泥浆、汽油、柴油、、二化、矿石、煤炭、 水泥、黄豆、小麦、玉米、面粉等) 如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物； 如果是固体：是否有粉尘，介质是状还是粉末状。
3.介质的zui低～zui高温度，zui小～zui大压力。
4.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。 5.是否需要防腐、防爆，要分体式还是一体式。
6.工作环境：敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7.工作电源：是直流24VDC还是交流220VAC。
8.输出：4～20mA电流
