FESTO比例调压阀VPPL,FESTO比例阀应用
VPPL适用于高压任务，VPPL 只能通过型号代码订购。比例调压阀 VPPL 的法兰安装版本和配备外部先导气源的法兰安装版本只能与调压阀 PREL 配合使用。 为此请您仔细阅读调压阀 PREL 的操作指南。调压阀 PREL 的输出压力存在于比例调压阀 VPPL 的工作接口上。 通过一个集成的压力传感器可以确定输出压力并与应有值进行对比。 当存在偏差时 VPPL将控制调压阀 PREL 的调节器，直至输出压力达到应有值。
比例调压阀 VPPL 具有三种款式：
三组控制器默认预设参数，便于快速调试
该设备仅用于工业领域。 若在住宅区使用，则需要采取抗无线电干扰的措施。
– 法兰安装版本 (VPPL-3Q)
– 配备外部先导气源的法兰安装版本 (VPPL-3Q-Z)
– 螺纹管接头版本 (VPPL-3L)
• 请您在原装状态下使用本产品，不得擅自进行改动。 只允许进行本操作指南中描述的安装及调试工作。
• 请您遵守允许的限值和规格说明 ( 技术参数)。
• 仅在技术状态完好的情况下使用本产品。
• 请您仅使用符合规格说明、经过正确过滤的压缩空气作为工作介质( 技术参数)。
• 不允许使用液体或气体工作。
• 请您按照标记的流通方向使用本比例调压阀。
• 遵守所有现行的所在国和规定。

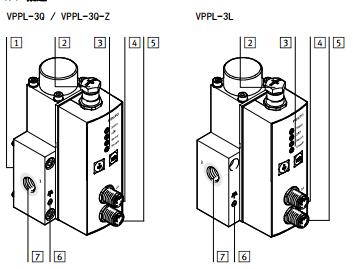

1 法兰（图中被遮住了）
2 服务接口（插口 M12）
3 显示和控制元件
4 实际值输出接口（插头M12）
5 应有值输入接口/电源
（插头 M12）
6 接地螺丝的螺纹 M5（功能接地 - FE）
7 螺纹管接头（螺纹接口 G1/4）
FESTO比例调压阀VPPL,FESTO比例阀应用
1.2 显示和控制元件
1 LED 状态（红色/绿色）
状态显示
2 LED Stiff（蓝色）
快速调节模式
3 LED Normal（蓝色）
正常调节模式
4 LED Smooth（蓝色）
调节模式
5 DOWN 按键
6 EDIT 按键
型号 VPPL 比例调压阀
公称通径 3 2.5 mm
阀类型 Q 法兰
L 螺纹管接头型
阀功能 3 三位三通阀型，常开1)
气动接口 – 法兰
Z 螺纹接口 ¼" 和配备外先导气源的法兰
G14 螺纹接口 ¼"
调节范围 0L 0 bar 下压力值
2L 2 bar 下压力值
20H 20 bar 上压力值
40H 40 bar 上压力值
应有值预设 V1 电压型，0 … 10 V DC
A4 电流型，4 … 20 mA
实际值（输出） V 0 … 10 V
A 4 … 20 mA
精度 S1 1 %
阀派生型 1 … 20 编号值
1635984 VPPL-3Q-3-0L20H-V1-A-S1-2
1635987 VPPL-3Q-3-0L20H-V1-V-S1-2
1635990 VPPL-3Q-3-0L20H-A4-A-S1-2
1635973 VPPL-3Q-3-0L40H-V1-A-S1-1
1635978 VPPL-3Q-3-0L40H-V1-V-S1-1
1635981 VPPL-3Q-3-0L40H-A4-A-S1-1
1635975 VPPL-3Q-3-Z-0L20H-V1-A-S1-4
1635988 VPPL-3Q-3-Z-0L20H-V1-V-S1-4
1635991 VPPL-3Q-3-Z-0L20H-A4-A-S1-4
1910709 VPPL-3Q-3-Z-0L40H-V1-A-S1-8
1635982 VPPL-3Q-3-Z-2L40H-V1-A-S1-5
1635986 VPPL-3L-3-G14-0L20H-V1-A-S1-6
1635989 VPPL-3L-3-G14-0L20H-V1-V-S1-6
1635992 VPPL-3L-3-G14-0L20H-A4-A-S1-6
1635977 VPPL-3L-3-G14-0L40H-V1-A-S1-7
1635980 VPPL-3L-3-G14-0L40H-V1-V-S1-7
1635983 VPPL-3L-3-G14-0L40H-A4-A-S1-7
