NALGT 电缆故障测试仪

南澳电气NALGT电缆故障测试仪是用了智能软件系统及次的微机硬件，使其具有强大的高速数据采集与大规模数据处理能力，屏幕的彩色液晶显示，使采集的波形正规、线条细、拐点明显，更加提高了测试的准确性。功能键少、智能化程度zui高、操作简单、可扩充性强、真正便携可靠等六大特点

 南澳电气（武汉）有限公司（简称“南澳电气”)，是国电网武汉高压研究所改制后成立的高电压输变电检测设备的高新骨干企业，主要从事电力仪器仪表、交直流分压器、互感器类测试设备、高压耐压设备、峰值电压表、超声局放定位系统、工频信号发生器、冲击电压电流发生器 、变压器类试验设备、继电保护测试仪、SF6及开关类检测设备、局部放电超声检测系统、避雷器测试设备、环境人工气候模拟实验装置、电能表校验设备、蓄电池检测仪等产品的研发。

NALGT Cable fault detector

南澳电气NALGT电缆故障测试仪

产品简介



南澳电气NALGT电缆故障测试仪是新高科技的产物，它采用了当今的计算机技术，是本公司博采外众多智能型电缆故障测试仪之特长，新研制开发的的超级智能型电缆故障测试仪。本测试仪采用了智能软件系统及次的微机硬件，使其具有强大的高速数据采集与大规模数据处理能力，屏幕的彩色液晶显示，使采集的波形正规、线条细、拐点明显，更加提高了测试的准确性。正因为如此才使本测试仪具备了当今市场上功能全，功能键少、智能化程度zui高、操作简单、可扩充性强、真正便携可靠等六大特点。NALGT电缆故障测试仪的推出，了一个智能电缆测试仪的新时代。

NALGT型电缆故障测试仪，采用现代经典的冲击高压电流取样法、低压脉冲法等多种测试方法，对各种类型动力电缆的短路故障、断路故障、高阻闪络故障、高阻泄漏故障等多种故障进行故障分析、检测、定点。同时也可对控制电缆、市话电缆以及同轴通讯电缆出现的短路、断路故障进行初测，也可对电缆全长进行校对。



南澳电气NALGT电缆故障测试仪产品别名

电缆故障检测仪，高压电缆故障测试仪，电缆故障仪，定点仪，路径仪，电缆故障寻径仪，电缆故障寻踪仪，便携式电缆故障定位系统 ，电缆故障闪测仪，电缆故障定点仪，电缆路径仪



南澳电气NALGT电缆故障测试仪产品特性

1.可测试各种型号不同电压等级的铜、铝芯电力电缆和市话电缆的各种故障。常见的油侵纸电缆、交联乙烯电缆、不滴流电缆和塑料电缆四种常用电力电缆的电波传播速度已经在仪器中预置，一些特殊电缆的电波传播速度可在现场利用键盘临时预置，电缆长度及故障距离无须人工换算，由仪器自动换算并显示故障距离。

2.南澳电气NALGT电缆故障测试仪可测试各种型号电缆的开路、低阻故障及电力电缆的高阻闪络性故障和高阻泄漏性故障。

3.对于简单的开路、短路故障波形仪器能自动分析自动由双游标标出故障点，并显示故障距离无须人工干预。

4.一屏可同时显示两幅波形（故障波形、全貌波形），给用户分析波形带来大方便。

5.屏幕显示波形可任意扩展、压缩、左移、右移。

6.仪器配有面板式微型打印机，可随时打印测试波形、数据及其它有关内容。

7.仪器的操作过程均由汉字提示，就是初次使用也可以操作自如。

8.仪器内存有操作使用说明，可随时调用显示学习。

9.可同时显示两次测试波形或同屏比较显示一次测试波形与一个标准波形。

10.可现场存储近千个测试波形，不怕掉电并可保存于仪器内。

11.南澳电气NALGT电缆故障测试仪软件完全标准化设计，可将仪器软件拷贝与任意一台PC机。

12.具有测速（电波在电缆中的传播速度）及测时（故障点回波时间）功能。

13.仪器内存有多种测试标准波形，用户可随时调出学习参考。

14.可直接采用多种测试方法，无须对仪器本身进行调整。

产品参数

测试距离		单端测试距离≥20千米
短测试距（盲区）		小于V/15（米）其中：V电波在被测电缆中的传播速度
测试误差	相对误差	≤±2%
	误差	故障点在千米以内≤15米;故障点在千米以上≤20米
	故障定点误差	≤±0.5米
读数分辨率		V/60米 其中：V电波在被测电缆中的传播速度。如：“油浸纸电缆”，电波传播速度为160m/us仪器的读数zui小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。
电源		AC 220V   ±10%  50HZ
环境条件	温度	-10℃~50℃
	相对湿度	80%   ±5%
主机体积		350mm×250mm×200mm
主机重量		5kg

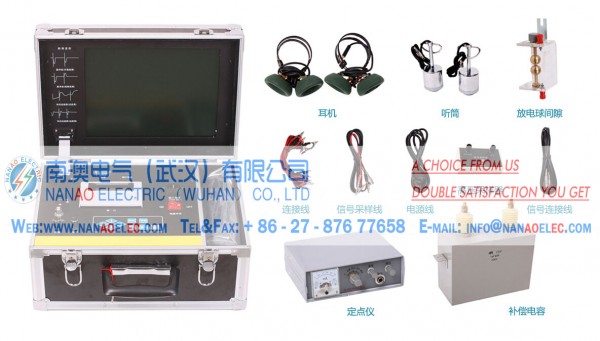

测试仪的组成		1.NALGT电缆故障测试仪 主机 2.NALGT多功能同步定点仪 3.NALGT高压取样器 4.NALGT放电球间隙
