概述

在生活热水供应、空调采暖系统中，水温控制是十分关键的一环，它直接影响到系统能否正常并合理节能运行。潺林公司积多年水暖行业之经验，深谙温控产品的不足，即控制精度不高、控制仪表事故频繁、阀体易泄漏。通过多年的悉心研究，并引进国外技术，潺林推出了新一代CLW型水温智能控制仪，其突出优点是控制精度高、安全可靠、无泄漏，常适用于以蒸气或高温热水作热泵的系统温度控制，当系统设计合理时，出水温度波动可控制在±1℃，节能效果十分明显。

结构及工作原理

1、结构

CLW型水温智能控制仪，由以下部分组成：

1)温度传感器（铂热电阻，向控制部分输送温度信号）。

2)控制仪表箱（CLW型智能控制箱，设定所需水温，显示实际水温，均为数值显示）。

3)执行机构（电动调节阀，根据控制器指令开大或关小阀门）。

控制仪表箱

1、组成部分

控制仪表箱由以下几部分组成：控制仪表、变压器、指示灯、接线端子、箱体等。

2、技术参数

1)设定温度范围：-29～104℃

2)调节精度：±1℃

3)比例带：0.6～19℃

4)电源：220V、50HZ

5)环境：-40～60℃，湿度﹤85%，无腐蚀性气体；

6)功率：﹤100W（含电动调节阀）

注：Ⅰ、本系统电气设计时，仅需预留220V、50HZ单相插座即可；

Ⅱ、传感器距离长可达300m；

Ⅲ、本系统具有温度越限报警功能，温度越限范围可根据需要设定。

温度传感器

度传感又称温包、铂电阻等，其功用是向智能控制仪输送温度信号。

度传感器安装时需使其处于能代表介质温度的容器中心位置，并需采用专用套管（规格为：M27×2，长200mm）。

水箱、热交换器等设备中，传感器有效长度根据实际需要确定（本公司备有任意尺寸的温度传感器）。

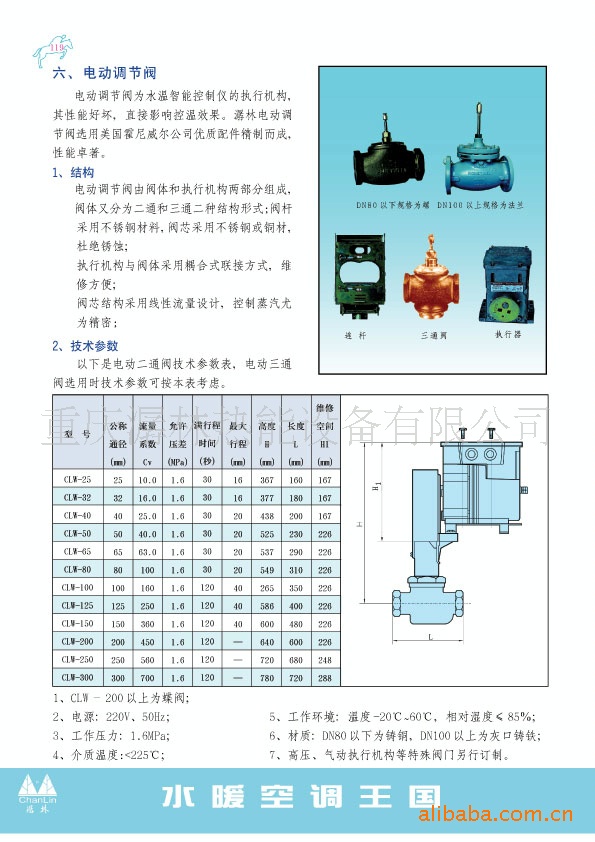

电动调节阀

电动调节阀为水温智能控制仪的执行机构，其性能好坏，直接影响控温效果。潺林电动调节阀选用知名厂家优质配件精制而成，性能卓著。

1、结构

电动调节阀由阀体和执行机构两部分组成，阀体又分为二通和三通二种结构形式，阀杆采用不锈钢材料，阀芯采用不锈钢或铜材，杜锈蚀；

执行机构与阀体采用耦合式联接方式，维修方便；

阀芯结构采用线性流量设计，控制蒸汽尤为；

2、技术参数

以下是电动二通阀技术参数表，电动三通阀选用时技术参数可按本表考虑。
