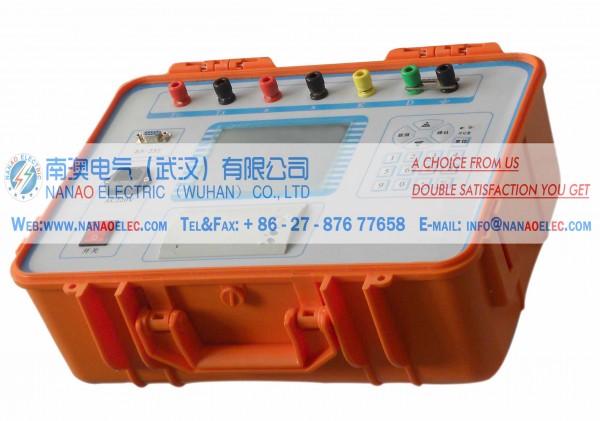

NAEF-H 互感器现场校验仪

南澳电气NAEF-H全自动仿真型互感器现场校验仪采用独特电路和DSP技术结合，彻底解除阻容移相电路不稳定的问题，用于PT、CT的误差及阻抗、导纳测试。满足JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。

 南澳电气（武汉）有限公司（简称“南澳电气”)，是国电网武汉高压研究所改制后成立的高电压输变电检测设备的高新骨干企业，主要从事电力仪器仪表、交直流分压器、互感器类测试设备、高压耐压设备、峰值电压表、超声局放定位系统、工频信号发生器、冲击电压电流发生器 、变压器类试验设备、继电保护测试仪、SF6及开关类检测设备、局部放电超声检测系统、避雷器测试设备、环境人工气候模拟实验装置、电能表校验设备、蓄电池检测仪等产品的研发。

NAEF-H Automatic Simulator Transformer Test Equipment  南澳电气NAEF-H全自动仿真型互感器现场校验仪

产品简介

南澳电气NAEF-H全自动仿真型互感器现场校验仪用于PT、CT的误差及阻抗、导纳测试。满足JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。

南澳电气NAEF-H全自动仿真型互感器现场校验仪产品别名

互感器校验仪，互感器检定装置

南澳电气NAEF-H全自动仿真型互感器现场校验仪产品特性

1、南澳电气NAEF-H全自动仿真型互感器现场校验仪

采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用

2、中英文操作界面，界面美观

3、百分表、比差、角差采用特大字体显示，方便用户观测

4、本公司生产的仿真型互感器现场校验仪完全满足JJG314-1993和JJG314-1994要求，自动采样

5、自动判断性错误，变比错误

6、上位机软件具有虚拟仪器开放功能

7、彻底解决S级测量问题

8、自动切换量程

9、南澳电气NAEF-H全自动仿真型互感器现场校验仪

采用独特电路和DSP技术结合，彻底解除阻容移相电路不稳定的问题

10、功耗：＜15VA(不带微型打印机)

          ＜25VA(带微型打印机)

11、谐波抑制比：＞40db

12、外形尺寸(长×宽×高)：260×350×150mm3

13、重量：6kg

南澳电气NAEF-H全自动仿真型互感器现场校验仪产品参数

1、设备使用环境

  1)温度：5℃～40℃；相对湿度：<80%(25℃时)

    海拔高度：<2500m

    电源频率：50Hz±0.5Hz；电源电压：220V±5V

  2)测量范围：

    同相分量(%)：0.0001～200.0；分辨率：0.0001

    正交分量(分)：0.001～700.0；分辨率：0.001

    阻抗(Ω)：0.0001～20.0；分辨率：0.0001

    导纳(ms)：0.0001～20.0；分辨率：0.0001

  3)基本误差：

    同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1级可选)

    正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1级可选)

              “X”、“Y”——仪器的显示值

              “Dx,Dy”——仪器的量化误差

               Dx=2，Dy=5

  4)百分表：2级(有1级可选)

2、工作范围：

  1)电流：(1%～149%)In (In =)

          (5%～149%)In (In =1A)

  2)电压：(5%～149%)Un (Un =100V，150V，100V/)

          (5%～149%)Un (Un =100V/3)

3、工作负荷：

  1)电流：TO对TX＜0.12Ω cosΦ=1

  2)电压：a对x＜0.25VA (100V)

4、性错误指示

当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有性指示。

注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的性指示，说明有故障，请不要再增加电流(电压)，以免烧坏仪器。

5、变比错误指示：

当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。

6、缘和耐压试验及说明：

  电源插座对外壳能承受1.5kV，一分钟耐压。



Product introduction

NAEF-H Simulator Transformer Test Equipment specilized for testing PT, CT error and the impedance, admittance test. Meet national JJG313-94 "Measuring Current Transformer test procedures" and JJG314-94 "Measuring voltage transformer test procedures" requirements.

Also called name

Transformer calibrator, transformer test equipment

The Characteristics of the products

1, Uses 320 x 240 dot matrix LCD, visible range, with a long-life backlight, easy to use

2, Entire English operation interface, attractive interface

3, Dial indicator, ratio difference, angle difference using large font display, easy to observation

4, Company's simulation-type transformer field calibrator fully meet JJG314-1993 and JJG314-1994 requirements, automatic sampling

5, Automatically determine the polarity of the error, the error ratio

6, PC software with virtual instruments open function7, S-Class solve measurement problem

8, Automatic switching range

9, Using unique circuitry and advanced DSP technology combine to completely remove the RC phase shifter circuit instability

10, Power consumption: <15VA (without micro-printer); <25VA (with micro-printer)

11, Harmonic rejection ratio:> 40db

12, Dimensions (L × W × H): 260 × 350 × 150mm3

13, Weight: 6kg

The parameters of the products

1 , Working environment

  1 ) Temperature : 5 ℃ ~ 40 ℃; Relative humidity : <80% (25 ℃ when )

    Altitude : <2500m

    Power frequency : 50Hz ± 0.5Hz; Supply voltage : 220V ± 5V

 2 ) Measuring range:

    Phase component ( % ) : 0.0001 ~ 200.0 ; Resolution : 0.0001

    Quadrature component ( stars ) : 0.001 ~ 700.0 ; resolution: 0.001

    Impedance (Ω): 0.0001 ~ 20.0; Resolution : 0.0001

    Admittance (ms): 0.0001 ~ 20.0; resolution: 0.0001

 3 ) Basic error:

    Phase component : ΔX = ± (X × 2% + Y × 2%) ± Dx ( with an optional )

    Orthogonal components : ΔY = ± (X × 2% + Y × 2%) ± Dy ( with an optional )

              "X", "Y" - the instrument display

              "Dx, Dy" - the quantization error of the instrument

               Dx = 2, Dy = 5

  4 ) dial indicator : level 2 ( level 1 available )

2, Scope of work:

 1 ) Current : (1% ~ 149%) In (In = )

          (5% ~ 149%) In (In = 1A)

  2 ) Voltage : (5% ~ 149%) Un (Un = 100V, 150V, 100V /)

          (5% ~ 149%) Un (Un = 100V / 3)

3, Working load:

  1 ) Current : TO right TX <0.12Ω cosΦ = 1

  2 ) Voltage : a pair of x <0.25VA (100V)

4 , Wrong polarity indication

When the operating current ( voltage ) reaches the rated current ( voltage ) of more than 5% error for more than 180 %, the proper polarity indication .

Note: If greater than the rated operating current ( voltage ) more than 10% , should not appear polarity indication , there is a fault , please do not increase the current( Voltage ) , so not to start the instrument .

5 , Ratio error indication :

When the operating current ( voltage ) reaches the rated current ( voltage ) of more than 5% error of more than 30% but less than 180% , the proper ratio error indication.

6 , Insulation and pressure test and description:

  Terminal TX () terminals connected

  Power outlet on the casing can withstand 1.5kV, 1 minute pressure
