3051LT 江苏先达仪表单法兰液位变送器

江苏先达仪表有限公司多年来始终坚持走“自主研发，优化创新，市场为导向”的革新之路。经过不懈的努力和发展，企业技术力量雄厚，拥有比较完善的生产工艺，在产品开发和设计方面都具有较强的能力。企业以优良极高的性能价格比和良好的售后服务与信誉，向用户提供各种质量可靠、性能优良的热工仪表、液位仪表、流量仪表、物位仪表、智能IC卡燃气表和远传表集抄系统、特种电线、电缆等系列产品。产品种类齐全，能够满足用户在不同介质、不同环境条件下的测量选择，为客户提供选型、设计、生产、调试等服务，同时提供现场改造的全面技术支持。

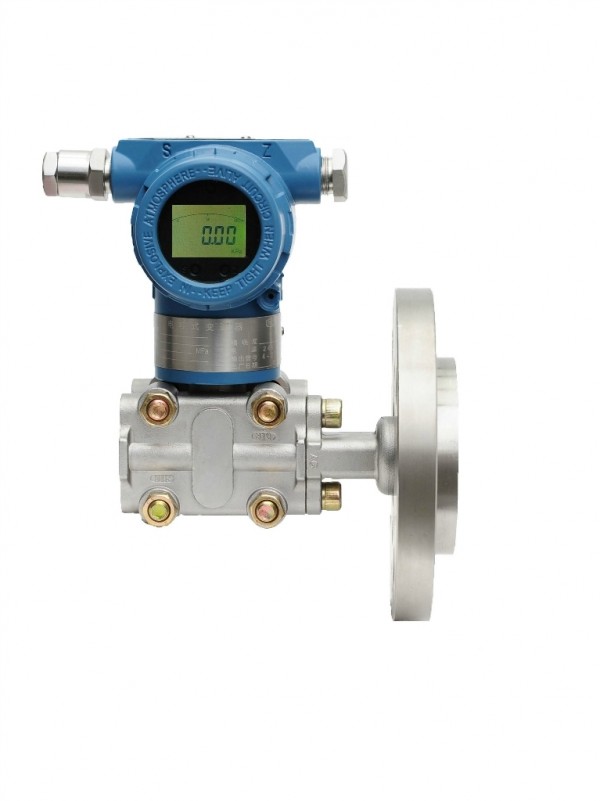

江苏先达仪表单法兰液位变送器

3051LT型单法兰液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液相介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA。

  
江苏先达仪表单法兰液位变送器的种类：
压力变送器有LT型法兰式变送器和ST型卫生式压力变送器两种。
LT型压力变送器采用标准的法兰进行安装联接；ST型卫生式压力变送器采用卡箍的形式，进行快速联接，它与介质接触的表面，经过精细加工和处理，光洁度和清洁度皆符合卫生标准，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药、化工厂等工业部门。

江苏先达仪表单法兰液位变送器技术参数：
测量范围:0~1.3~7.5/0~6.2~37.4/0~31.1~186.8/0~117~689.5KPa
精度:0.5%
输出信号: 4～20mA(二线制)
供电电压: 24DCV(9～36DCV)
介质温度: -30℃～200℃
机械连接:法兰联接,卡箍快速联接

江苏先达仪表单法兰液位变送器外型尺寸图

江苏先达仪表单法兰液位变送器型号命名方式

江苏先达仪表单法兰液位变送器特点:
结构简单：无任何可动或弹性元件，因此呆靠性高，维护量少。

安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
单法兰液位变送器技术指标

输出信号：4～20MA.DC 二线制（模拟）

二线制 4～20mA 直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

供电电源：12～45V.DC(详见负载特性图)

负载特性：

量 程 比：10：1 或 100 比 1

电源影响：<0.005%输出量程/V

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的?.1%，?.2（标配精度为?.2%，若选择其他精度请在订货选型

时注明。）

阻 尼：通常可在 0.1～16 秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2 秒，不需预热

工作环境：环境温度 -29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度 0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II BT4-6

本安型 Exia II CT5

静压影响：DP 类零位误差：对于 14MPa,

江苏先达仪表单法兰液位变送器选型标准

XD-1151/3351LT法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。

●测量范围

差压：0-6.2-690KPa

静压：2.5MPa

●选型表
