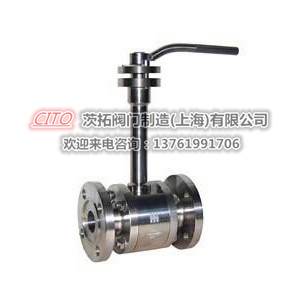

DQ41F-40P 低温球阀

上海DQ41F-40P锻钢低温球阀，不锈钢低温法兰球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，***低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

  茨拓阀门制造（上海）有限公司坐落于交通便利、信息发达的世界经济大都市——上海市，是一家集工业阀门研发、设计、制造及销售为一体的科技型制造企业，公司拥有简洁有效的公司结构，优良的职工队伍，快速的市场反应能力。
公司主要产品有：闸阀、截止阀、止回阀、节流阀、球阀、旋塞阀、蝶阀、疏水阀、仪表阀、调节阀、波纹管阀、平板闸阀、真空阀、低温/超低温阀、抗硫阀、Y型阀、核级阀门、军工阀门、特种阀门以及管路法兰、阀门操作机构等共20大类、500多个型号、4 000多个规格。产品的适用介质为水、蒸汽、油品、天然气、临氢等腐蚀性介质和放射性等特殊介质。产品被广泛地应用在石油、化工、船舶、电力、冶金、机械、轻纺、军工和核电系统等工业装置上。
一直以来，公司本着全面服务用户的宗旨，同用户进行紧密的合作和联系，以合理的价格，最优的质量，努力使用户得到最好的产品和服务！“重合同，守信用”“质量第一，用户至上”是公司的宗旨。我们将竭诚为您服务，您的满意就是我们的要求！

上海DQ41F-40P锻钢低温球阀，不锈钢低温法兰球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，***低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。
低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

公称通径	DN15-200mm
公称压力	PN4.0MPa
适用介质	液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-196℃～+80℃

阀体	0Cr18Ni9
球体	0Cr18Ni9
阀杆	0Cr18Ni9
填料、密封圈	PTFE

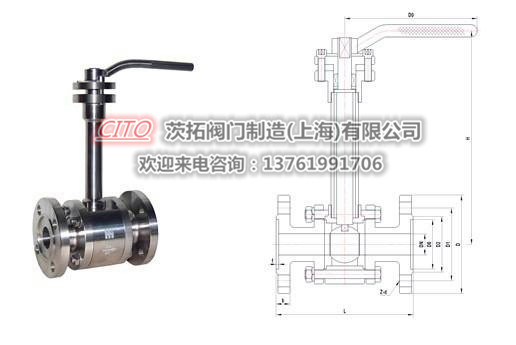

公称通径 DN(mm)	DQ41F-40P 低温球阀
	尺 寸(mm)
	L	H	D	D1	D2	D6	Z-d	b	D0
15	130	180	95	65	45	40	4-14	16	140
20	150	220	105	75	55	51	4-14	16	160
25	160	230	115	85	65	58	4-14	16	180
32	180	310	135	100	78	66	4-18	18	200
40	200	320	145	110	85	76	4-18	18	200
50	230	400	160	125	100	88	4-18	20	250
65	290	420	180	145	120	110	8-18	22	320
80	310	500	195	160	135	121	8-18	22	320
100	350	520	230	190	160	150	8-23	24	360
125	400	600	270	220	188	176	8-25	28	500
150	480	620	300	250	218	204	8-25	30	700
200	600	720	375	320	282	260	12-30	38	900

阀门类。共有六种类型。
1. 安装在能介箱内各进气总管和分路管道上的球阀。其总管所用型号为Q11F-16TG2；分管所用型号为Q11F-16TG3/4。
2. 安装在燃气总管上的止回阀。型号为MF，其功能一是防止燃气回火，二是过滤气体种的杂质。
3. 安装在氧气和燃气分管上的减压阀。切割氧减压阀型号为MD200；预热氧减压阀型号为RE25-HG；燃气减压阀型号为RE4PM-G。
4. 安装在氧气和燃气分管上，控制每一路气源开、关的二位二通电磁阀（德国进口件）。
5. 安装在预热氧管和燃气管旁路上的气体调节阀。其型号为DP5。
6. 安装在压缩空气管路上的三联件气源处理装置。其型号为399．293。
（3）管路。分为进气总管和各供气分管。
各种介质的进气总管各一根。其中在氧气和燃气总管上装有过滤器和压力表。
氧气总管在箱体内分成预热氧和切割氧两路然后根据该箱体控制切割枪的数量再分成相应的十路分管。
在每一路预热氧分管上，装有Q11F-16TG3/4球阀、MD200氧气减压阀和二位二通电磁阀。
在每一路预热氧分管上，装有Q11F-16TG3/4球阀、RE25-HG预热氧减压阀和二位二通电磁阀，在电磁阀的下部配有一旁路，上装有DP5气体调节阀，供调节割枪点火火焰之用。
燃气总管在箱体内根据该箱体控制切割枪的数量分成相应的五路分管。
在每一路燃气分管上，装有Q11F-16TG3/4球阀，RE4PM-G燃气减压阀和二位二通电磁阀，在电磁阀的下部也配有一旁路，上装有DP5气体调节阀，供调节割枪点火火焰之用。
订货须知：（标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师会专心为您审核与分析。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的，为您提供新的阀门知识、的服务、的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为的阀门制造商。
茨拓阀门制造（上海）有限公司坐落于交通便利、信息发达的经济大都市——上海市，是一家集工业阀门研发、设计、制造及销售为一体的科技型制造企业，公司拥有简洁有效的公司结构，优良的职工队伍，快速的市场反应能力。
公司主要产品有：闸阀、截止阀、止回阀、节流阀、球阀、旋塞阀、蝶阀、疏水阀、仪表阀、调节阀、波纹管阀、平板闸阀、真空阀、低温/超低温阀、抗硫阀、Y型阀、核级阀门、军工阀门、特种阀门以及管路法兰、阀门操作机构等共20大类、500多个型号、4 000多个规格。产品的适用介质为水、蒸汽、油品、天然气、临氢等腐蚀性介质和放射性等特殊介质。产品被广泛地应用在石油、化工、船舶、电力、冶金、机械、轻纺、军工和核电系统等工业装置上。
一直以来，公司本着服务用户的宗旨，同用户进行紧密的合作和联系，以合理的价格，优的质量，努力使用户得到的产品和服务！“重合同，守信用”“质量一，用户至上”是公司的宗旨。我们将竭诚为您服务，您的满意就是我们的要求！
