302Q 燃气报警器

壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器（以下简称探测器）采用的微处理器技术结合品质优良的长寿命气敏元件开发而成，用于检测可燃气体，对由于可燃气体的扩散引发的火灾、爆炸、中毒事故可进行安全检测和提早报警，探测器具有灵敏度高、可靠性好、抗烟、抗酒精和自动温度补偿功能，广泛应用于厂房、

深圳市博达创电子有限公司是专门从事燃气泄漏报警器系列产品的研发、生产、销售为一体的专业化安防公司，拥有多条具备国际先进水平的生产线，精良检测设备以及优秀的员工，完善的售后服务队伍，为众多的城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等领域提供了优质的产品。
2009年公司成立了小林国际科技有限公司，专门负责国际市场的推广与销售，产品远销东南亚、欧洲、美洲、非洲、澳洲及中东地区。
公司不断吸取来自国际方面的先进管理经验，坚持一流的的管理方式，生产一流的产品，提供一流的服务；遵循“以人为本，追求卓越”的企业文化，营造开放，友善的沟通和学习环境；秉承“诚信至上，服务第一”的服务理念，承担“持续发展，承担责任，主动规划，回报社会”的企业责任，为社会提供高品质低价位优服务的产品，改善大家生活质量。    公司的经营理念是：品质第一，互利共赢。建立积极的销售系统，致力于扩展区域和完善成熟市场，与广大工程商、经销商建立了良好的合作伙伴关系。以优越的产品性能、价格比，以及应用解决方案和技术支持与广大工程商、经销商建立了良好的合作伙伴关系。
公司格灵牌的家用燃气报警器、家用一氧化碳报警器、光电式烟雾报警器、可燃气体报警器等系列探测器，实现国家质量技术监督的质量信得过产品，实现中国能源协会绿色环保产品，产品通过CE认证， 国家燃气用具监督检测中心的认证，第三方权威冠测检验机构质检证书，又有中国平安保险公司为每个用户承保100万的产品责任险。深受广大客户好评。
产品创新，持续的创新，自立于行业高端向消费者提供最满意的产品。

壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器产品实拍：



一、概述
壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器（以下简称探测器）采用的微处理器技术结合品质优良的长寿命气敏元件开发而成，用于检测可燃气体，对由于可燃气体的扩散引发的火灾、爆炸、中毒事故可进行安全检测和提早报警，探测器具有灵敏度高、可靠性好、抗烟、抗酒精和自动温度补偿功能，广泛应用于厂房、家庭、宾馆、公寓等需要可燃气体进行安全监测的场所。

二、壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器特点：
1.气敏元件
可燃气体：催化燃烧式，线性好，工作稳定；
2.体积小，安装简单，使用方便；
3 具有一组继电器无源常开和常闭输出接点和一组电磁阀控制信号输出。（选配，控制型）
3.无线315MHZ（或433MHZ）信号，可方便与安等系统配接。 (选配，无线型)

三、技术指标
1.工作电压：AC220V/50HZ
2.功耗：正常监视≤1.5W，报警状态≤3.0W。
3报警音响:大于80dB。
4 报警浓度设定：
天然气（LNG）报警浓度：5000ppm（10%LEL）；
5 继电器输出触点容量：2A/24V
6.传感器寿命：大于3年
7.使用环境： 温 度：-10℃～ +50℃, 相对湿度≤90%，不凝露
8.外形尺寸：122mm×76mm×38mm
9.壳体材料和颜色：ABS 象牙白

四、结构特征
1. 探测器外形示意图如图1所示。


图1：探测器外形示意图

五、安装与接线
1. 安装位置的选择：

探测器应安装在距天花板约0.3米，距一氧化碳的气源半径1.５米范围内，并且通风良好处。

2. 禁止安装位置：

墙角、柜内等空气不易流通的位置；易被油烟等直接熏着的位置。

3. 禁止安装时间：
A：房屋未粉刷装修完的。
B：装修完房屋，通风不足5天的。
C：在房屋内打造木家具，或购置新木家具，其通风不足3天的。
D：使用或喷雾：灭虫剂（蚊虫、蟑螂等）、空气清洁剂、胶水、发胶等，通风不足4小时间的。
以上禁止安装探测器，若已安装的，请断开探测器电源，用塑料袋之类的东西将探测器
罩上，通风有足够时间后，才能开启探测器。否则有可能造成误报警现象。
为了正确使用探测器防止探测器故障的发生，请不要安装在以下位置：
（1）直接受灶具等产生的排气、蒸汽、油烟影响的地方；
（2）靠近给气口、排风扇、房门等风量流动大的地方；
（3）水气多的地方；
（4）热水房及夜间断电的地方；
（5）有物体将探测器和用气设备隔离开的地方。

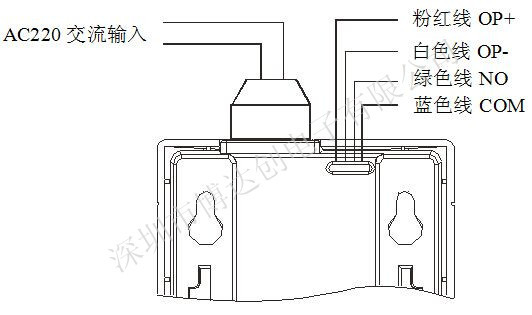

4. 壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器接线探测器的接线方式：
AC控制型： 粉红色线接---OP+,白色线接---OP-:用于控制电磁阀或机械手。（控制电磁阀为脉冲信号，机械手为持续信号，通过探测器的PCB板上JP1跳线器设定；DCF—控制电磁阀；JXS—控制机械手；）出厂默认为电磁阀控制方式。
绿色线---继电器输出常开点NO；
蓝色线---继电器输出公共点COM；
探测器的信号线可根据用户实际要求连接，多余的线可以剪除。

5.壁挂式家用燃气报警器,式煤气液化气天然气泄露报警器安装方法
（1）根据安装尺寸在墙上打孔两个约6mm的固定孔；（安装尺寸见图5）；
（2）在打好的固定孔内塞入胀塞管，拧入自攻螺钉，预留大约2-3mm的间隙；
（3）联网型和控制型探测器先连接好信号线，多余的信号根据实际要求可以剪除；
（4）将探测器通过两个葫芦孔插入螺钉，往下拉紧，挂在螺钉上，安装好后给探测器供电。

六、使用及操作
1. 上电预热：探测器通电后，会发出“嘀”的一声，同时绿色“POWER”指示灯点亮，表示探测器通电正常，同时黄色（FAULT）故障灯闪亮，表示进入预热阶段，探测器的预热持续时间约为60秒，预热结束后，探测器黄色故障LED熄灭，同时发出“滴、滴”两声，表示探测器进入正常检测工作状态。探测器的气敏元件刚开始加电时很不稳定，为确保探测器的准确探测工作，实施对气敏元件的预热很重要，在预热期间禁止对探测器进行加气测试，同时探测器对按键处理、报警事件不响应。

2. 指示灯及蜂鸣器：
正常状态：绿色指示灯点亮，黄色、红色指示灯熄灭，蜂鸣器无声。
故障状态：黄色故障LED点亮，并发出短促“嘀-”一声，表示传感器失效。
报警状态：红色指示灯点亮，蜂鸣器急促鸣叫。同时输出打阀信号，并且打阀信号每10S打阀一次。

3. 自检键：
按自检键，LED点亮，并伴有蜂鸣器鸣叫。同时输出打阀信号，并且打阀信号每10S打阀一次。

4. 气体检测：探测器不停地对使用环境中的空气进行采集、分析和判断，当空气中的可燃气体浓度达到报警阈值时，由探测器中的MCU对气体的浓度和气体的扩散趋势进行分析，当确认是真实的气体泄漏事件时，探测器立即点亮红色灯和启动蜂鸣器。

5. 报警处理：当探测器报警时，立即打开窗户使室内空气流通，熄灭所有火源，不要制造火源，避免开关各种电器，检查气体泄露原因，并及时请专业人员修理。

6. 消音：在探测器的报警状态下，按一下自检键，探测器可消音；消音状态下，红色LED快速闪亮，消音状态可维持10分钟，时间到可自行退出。或再次按一下消音键退出消音状态。

7. 复位：在报警状态下，按自检键不放，持续大约5S，探测器进行复位。

8.检测方法：

1、接通报警器，绿色闪烁，3-5分钟后预热完成，常亮进入工作状态。
按测试按钮发出警报声（正常）
2、警报器进入正常监测状态后，用熄灭的打火机放进气口，1-5秒
后报警器发出报警声（正常）

七、故障分析与排除
故障分析与排除见下表。
序号 故障现象 原因分析 排除方法
1. 指示灯不亮 没有电源或电源线没插好 检查电源线
2.故障灯点亮 气敏元件失效 更换气敏元件
3.探测器误报 通风不好或气敏元件失效 通风/更换气敏元件

八、保养及维修
1.请避免在探测器附近大量使用发胶、摩丝、杀虫剂、油漆、酒精、稀释剂等物品，
以免影响传感器的正常监测；
2. 如发生故障，请不要私自拆卸探测器进行维修，用户可通知本公司或本公司设在当
地的办事机构，我们会尽快为您处理。
3.探测器禁止使用打火机测试，以免影响气敏元件寿命。
4.探测器在工作时稍热属于正常现象。

九、特别声明
当本产品传感器超过使用寿命(3年)时请及时检测并确认是否需要更换。在发生下列情况之一时本公司不承担保修责任：
1.未按本说明的要求安装、使用造成产品损坏。
2.因电网电压过高或自行改动本机所配的外接电源或自行打开机壳而造成的损坏。
3.因受潮、摔、碰、压、砸行为造成的损坏。
4.其它原因使用不当造成的人为损坏。

十、售后服务：

1、本公司承诺，凡本公司产品如确因质量问题，均可享受三个月包换，一年保修，终身维修的售后服务。
2、为减少人为问题，安装使用时请详细阅读本说明书，有下列情况之一，为有偿维修或更换：
◆没有按照本说明书安装、使用，而造成的故障或损坏。
◆因异常电压、异常温度、进水、火烧、其它天灾等不可抗力造成的故障或损坏。
◆对本产品人为分解、拆装、改造、机械损伤引起的故障或损坏。
