SR-20 电缆定位仪

里奇SR-20电缆定位仪-定位管线位置

管线定位仪SR-20适应城区及野外的埋地电缆及管道探测，多种探测频率，可同时探测多种管线（多达3根），操作简单，容易上手，8根天线，可以任何方向搜索信号，提升效率。

主要特点：

增益的自动连续调节：

仪器根据需要可以自动调节，使操作者操作更简单，特别对于检测经验不是很丰富的

操作人员非常有必要。

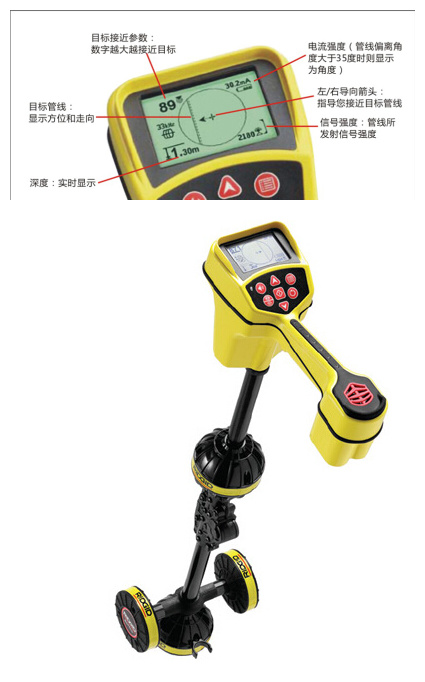

所有信息一屏全显示：

以上所有信息全部直接显示在同一屏幕上；这对管线检测人员操作更简单、判断更直观、即使对干扰情况特别复杂的区域也能在屏幕上显示出管线的实际信息。

抗干扰更强，定位更准确：

全多的8个信号处理天线，使得该仪器增加了前所未有的功能外，也大大增强了仪器定位和测深以及防腐层检测的精度；

重量轻，便于携带：

接收机只有1.8公斤，几乎是市面上轻的管线仪，同时可折叠式设计也保证了操作人员更容易携带；

更适合野外使用：

机器整个外观采用醒目的黄色，同时机器外壳采用一体的工程塑料注模结构，发射机采用背带和手提式设计，重量仅6公斤（含电池），整个机器1个人就可轻松携带作业。

阴保护管道的专用频率：

接收机自带CPS信号接受频率（100HZ），对于具有阴保护管道使用就更容易，可以不使用发射机就可以进行轻松的管线检测；

无源探测能够强：

接收机因为采用了8个多立体天线设计和超宽范围（0HZ-36HZ）多频率（50 HZ、60HZ、100HZ、120HZ、4KHZ、4KHZ—15KHZ、15KHZ—36KHZ 共7种无源探测频率---当前多）设计使得该款仪器拥有当前上强的无源探测能力，很大多数的管道可以不用发射机直接进行检测出管线的位置、深度和走向等内容。

防腐层评估和破损点定位：

因为该仪器可以在屏幕上连续直接显示观中电流值，根据通用，我国也广泛采用的多频管中电流法（又称剃度电流）可以完成防腐层的检测并进行破损点的顶点，因为采用9个测绘频率和精度高达0.01MA,，理论上可以将破损点定位在10厘米之内，（实际操作中因为管道埋深和土壤因素，一般定位的精度在管道的深度范围左右），详细内容见下文SR-20（PCM）的介绍。

人性化的设计：

接收机的可折叠式设计、重量轻便、黄色醒目的颜色，发射机接地棒藏在底部，32米长的连线有专用的放线盒、即可以手提又可以侧背等外观设计。仪器自动背景光、可调的对比度、强大的信息同一个屏幕显示、仪器天线电子垂直管道平面设计（保证更准确的获取检测数据）、大屏幕显示、自动放大的数字、远距离遥测功能都充分考虑到了用户的操作简单、快捷和获取的信息更自信等等这些设计，无不充分体现了更人性和一切为用户着想的设计。这一点获得了很多人士的赞成。

 里奇SR-20电缆定位仪-定位管线位置

核心技术参数：

SR接收机

信号处理天线：8个立体天线 重量：1.8公斤

有源探测频率：128HZ  1KHZ  8KHZ  33KHZ

无源探测频率：50HZ  60HZ   100HZ（CPS信号）120HZ

                      4KHZ  4KHZ—15KHZ  15KHZ—36KHZ

信号发生器频率：16HZ  512HZ  6Khz  8KHZ  33KHZ等

定 位 精 度：深度值的±3%       无强干扰情况下

测 深 精 度：0-3米深度值的±4%无强干扰情况下

                3-5米深度值的±5%无强干扰情况下

                5-9米深度值的±8%无强干扰情况下

方向测量精度：15°以内弯点/三通点2米内

              5°以内 弯点/三通点2米外

管道防腐层破损点定位精度：倍深度以内无强干扰情况下

 里奇SR-20电缆定位仪-定位管线位置

发射机（10瓦）

频   率：128HZ  1KHZ   8KHZ    33KHZ   262KHZ

显示内容：显示输出电流大小，同时显示输出功率、

输出电压和回路缘电阻大小

电   源：8节D-型电池或外接12V充电电池

重   量：4.0公斤
