油浸式变压器型号

扬州冠丰电力设备有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏扬州市

型号：

更新时间：2017-12-27

浏览次数：1017

公司地址：江苏省扬州市柳堡工业园8号

18012323060 夏永康(先生) 职员

点击查看联系电话在线询价

产品简介

油浸式变压器型号价格油浸式变压器型号，油浸式变压器壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特

公司简介

扬州冠丰电力设备有限公司是生产电气测试设备、变压器检测设备、高压试验设备、电力计量设备、二次回路检测设备、管状电加热器,护套式管状电加热器,配电室高压绝缘垫,防静电高压绝缘垫电力系统综合自动化及智能仪器仪表的高新技术企业。主要产品有：直流试送仪，高压无线核相器，单相继电保护测试仪，三相继电保护测试仪，六相继电保护测试仪等，广泛应用于电力系统、科研教学机构、水利、石油、铁路、矿山、化工等行业。

公司拥有一支强大的研发团队和科学的管理体系。坚持“以专业铸就精品,以诚信赢得市场,重质量,重科学"的企业发展理念，培养和吸进了一大批集电力电子，高压、计算机测控，软件技术，电子技术等高、新、尖技术的电气工程高端技术人才，随时为用户提供设计、供应、调试、维修方便快捷的服务理念，提供优质、完善的产品，打造专业电气精品企业!

"精准仪器、优质优量、科学创新、服务周到、用户至上、诚信为本"是冠丰电力的经营理念。冠丰电力真诚欢迎各界同仁全面合作，携手共进。

展开

产品说明

油浸式变压器型号价格

油浸式变压器型号价格油浸式变压器型号

油浸式变压器工作原理：
油浸式变压器型号价格1、交流、交直流高压试验变压器：>额定容量：1～300KVA
>单台额定输出电压：
（AC） 50、100、150、200、300KV
（DC） 70、140、210、280KV
>额定输入电压：200V、400V
>变比：500/1、1000/1、1500/1、2000/1、3000/1
>变比误差：≤±1.5%
>阻抗电压：＜10%

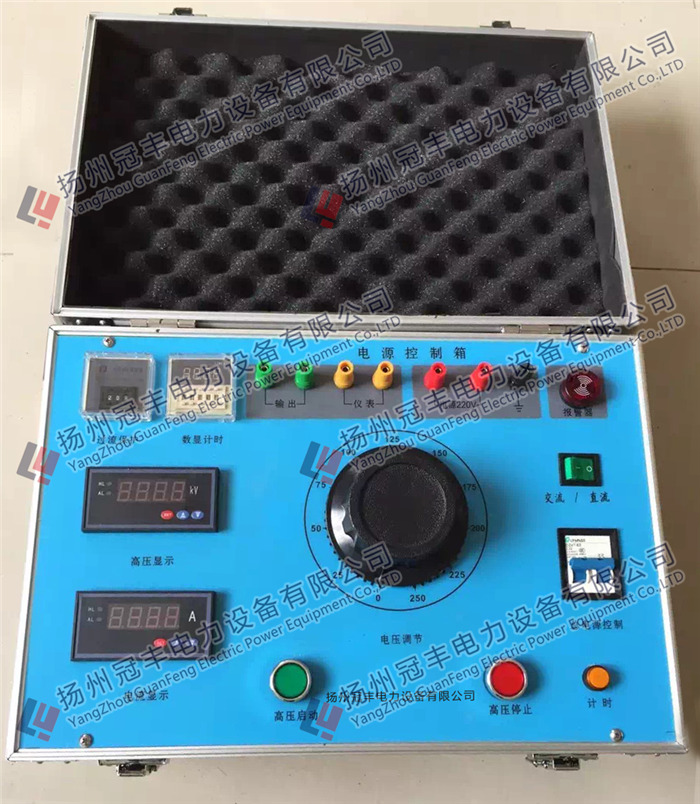

　　将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。油浸式变压器在此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

　　2、带抽头油浸式变压器：

　　为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。
3、油浸式变压器：
为了得到更高电压的试验变压器，油浸式变压器也可采用串级的方法获得更高的电压。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。　

油浸式高压试验变压器规格参数

容量（kVA）	油浸式变压器低压输入		油浸式变压器交流高压输出		直流高压输出（kV）	测量变比
容量（kVA）	电压（V）	电流（A）	电压（kV）	电流（mA）	直流高压输出（kV）	测量变比
5	200	25	50	100	70	500
10	200	50	50	200	70	500
20	400	28	50	400	70	500
30	400	43	50	600	70	500
50	400	72	50	1000	70	500
10	200	50	100	100	140	1000
20	400	28	100	200	140	1000
30	400	43	100	300	140	1000
50	400	72	100	500	140	1000
100	400	144	100	1000	140	1000
20	400	28	150	133	210	1000
25	400	35	150	155	210	1000
30	400	43	150	200	210	1000
50	400	72	150	333	210	1000
