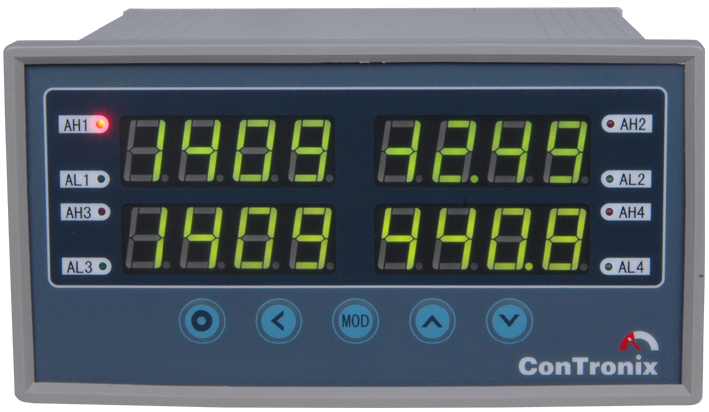

XSDAL-AH4IIIIT4B1V1 多通道控制表

XSDAL-AH4IIIIT4B1V1多通道控制表铝合金外壳，进口优质端子 报警输出多8点，变送输出多8路 2~4个测量通道，显示。加、减、平均、乘、除运算功能和zui大值、zui小值判断功能 ， 基本误差优于±0.2%F·S。16位A/D转换器。测量速度0.2秒/每通道

XSDAL-AH4IIIIT4B1V1多通道控制表

【产品名称】：XSDAL系列仪表

此系列仪表有多种可选，例如：XSDAL/A-H4EEEET0B0S0V0四通道显示仪...

(具体请参照下面的选型表）   XSDAL/A-H2RRT1A1B0S0V0双显示仪表....

详细介绍：

铝合金外壳，进口优质端子
报警输出多8点，变送输出多8路
① 2~4个测量通道，显示。加、减、平均、乘、除运算功能和zui大值、zui小值判断功能
② 基本误差优于±0.2%F·S。16位A/D转换器。测量速度0.2秒/每通道
③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
④ 输入信号包括：热电阻，热电偶，直流电流，直流电压
⑤ 外形尺寸：160×80 （横/竖）
⑥ 仪表电源220V AC，（9~30）V DC
XSDAL-AH4IIIIT4B1V1多通道控制表基本配置
2通道输入，双显示
扩展功能
① 增加1个测量通道及显示
② 报警输出：多8点
③ 变送输出：多2路（隔离）
④ 外供普通电源：24V或12V，电流大于60mA
⑤ 通讯接口：RS 485或RS 232
⑥ 打印机接口（不含打印机单元）

选型表XSDAL-AH4IIIIT4B1V1多通道控制表

内容

代码说明

XSDAL/A-H

2通道输入，双显示

通道数

2

2通道仪表

3

3通道仪表

4

4通道仪表

顺序表示1，2，3，4通道的输入信号（其它输入信号，订货时说明）

E

E

E

E

热电偶K、S、R、B、N、E、J、T

R

R

R

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

I

I

I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

V

V

V

V

直流电压（0~5）V、（1~5）V

M

M

M

M

直流mV（订货注明范围）

报警点数量

T□

T0:无报警  T1~T8：1~8点报警

变送输出数量(供电，全隔离)

A□

A1~A4:1~4路变送

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，50mA

B2

外供 12V DC，误差小于±5%，50mA

B3

外供电压源

B4

外供恒流源

B5

其它（订货时需注明）

通讯接口 （供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

打印功能（限A型仪表）（带硬件时钟）

P

P表示打印功能

非标准功能

N

N表示非标功能
