智能型电动执行器 DY-60Z

一、产品用途
一体化智能电动执行机构采用的智能数字控制技术，无需另外配置反馈单元和伺服放大器，可直接接受工业控制仪表或计算机输出的4~20mA（或者1—5V；0~10mA ） DC信号。可对各种工业球阀、蝶阀、风门、档板、偶合器等实现准确位置控制。该产品不仅提高了电动执行机构位置控制的精度，而且实现了小型化、智能化、一体化（控制器与执行机构合为一体）。与传统的电动执行机构相比，具有体积小、重量轻、精度高、功能强、性能可靠、运转成本低、不需维护保养等特点，可广泛应用于电站、石油、化工、冶金、医药、轻工等行业。

 智能型电动执行器DY-60Z   二、型号规格

 智能型电动执行器DY-60Z   三、功能特点
1、DY型智能电动执行器采用集成化、模块化技术，具有性能可靠、功能齐全的特点。集位置反馈、伺服放大于一体，且调整使用格外方便，接线尤为简洁，并可扩展通讯接口。
有现场数字显示和手操功能：执行器控制模块带有数字显示屏，能够显示执行器开度；并且能够通过控制模块上的按键，进行现场操作。
有菜单设置功能：智能控制模块具有菜单设置键，通过菜单键可随意设置执行器控制方式、控制精度、保护措施等。
有自调整功能：执行器电气行程（电气零位、满位）确定后，执行器能够自动标定电气零位、满位输出，无须人工调整。
有程序设定上下限功能：可通过按键设定执行器上下限行程。
有断信号设定执行器动作方式功能：执行器可选择在断信号情况下，执行器全开、停止、全闭三种状态。
有执行器堵转检测控制功能：执行器发生堵转，控制模块则断开控制输出，反复检测控制，至堵转排除。
有电子刹车功能：执行器需停止运转时，控制模块输出一个反转信号，实现电子刹车。
有超温保护功能：控制模块环境温度≥70℃，执行器停止运转。
10、有执行器控制精度自调功能：执行器运转过程中，连续出现3次以上振荡，控制模块便自动将定位精度降低1/1000。
11、电机有热敏开关保护功能：执行器定子线圈中串接热敏保护开关，电机温度超过110℃，热敏保护开关动作，电机停转。
12、防误操作功能：执行器带有密码锁，防止误操作。
13、有错误代码指示故障功能：执行器出现故障时，控制模块显示屏显示错误代码，指示故障原因。

四、主要技术参数
电源：        交流220V±10%，50Hz/60Hz
控制精度：    0.3%~3.1%可调
输入信号：    4~20mA DC或1~5V DC
输入阻抗：    200Ω
回差：        ≤1%
位置反馈信号：光电隔离输出4~20mA DC  或0～10mA DC   或1~5V DC
位置反馈电阻：500Ω~1KΩ
定位方式选择：手动/自动
作用方式选择：正作用/反作用
开关输出容量：交流600V，10A
安全位置选择：输入信号故障时电动执行机构所处位置可选为全开/停止/全闭
保护功能：    内置过热保护器，同时具有软件、电气和机械三重限位保护
防护性能：    相当于IP67

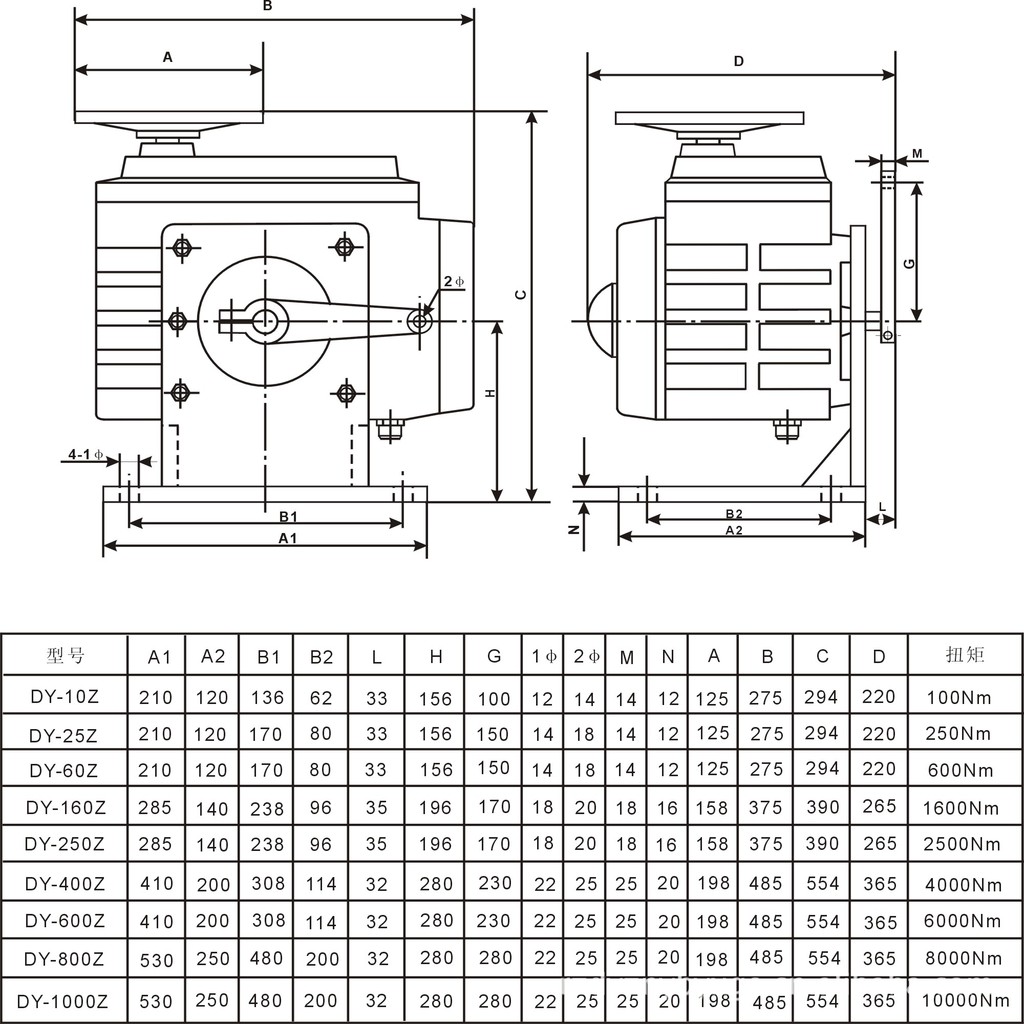

五、外形及安装尺寸

六、电气接线图
