价格：电议
所在地：广东 深圳市
型号：YJBOXN2800HX
更新时间：2020-07-23
浏览次数：2485
公司地址：广东深圳龙华新区大浪华达路兴强工业园B栋4楼
赵启珊(女士)

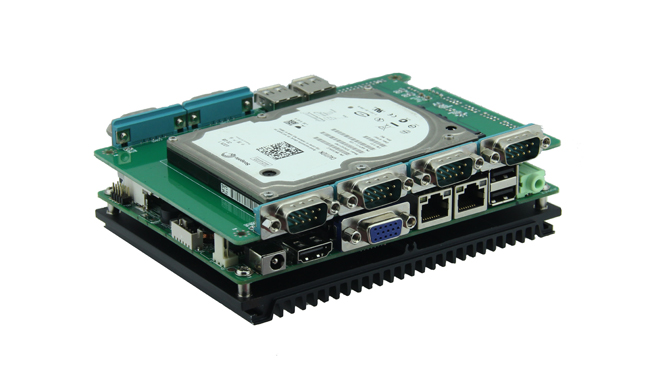

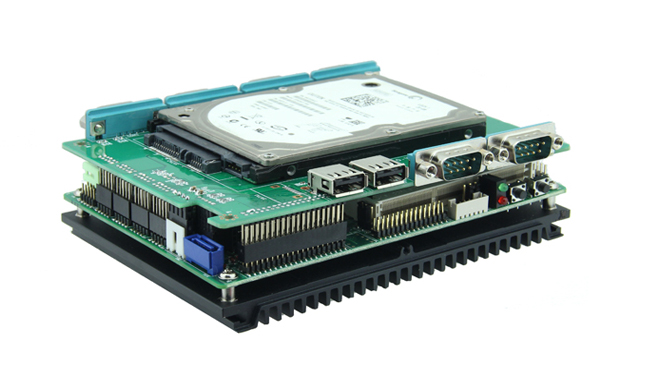

YJBOXN2800HX是一款低功耗、高可靠、无风扇、无线缆设计的工业电脑产品，全铝合金板面板成形。
本产品基于 Intel® ATOM N2800 + NM10 高速芯片组，板载 Intel® ATOM N2800双核处理器（主频 1.86GHz）， zui大可扩展 4GB DDR3 内存，整机具有丰富的 I/O 接口，采用无风扇散热设计。支持 Windows XP 、Windows 7/8、Linux 等操作系统。
本产品适用于楼宇自动化、智能交通系统、车载控制以及普通工业自动化（如数字标牌、纺织机械等）行业。
特点：
Intel® ATOM N2800 双核处理器，主频 1.86GHz
标配 2GB DDR3 内存，zui大支持 4GB
6*USB/6*串口/2*显示接口 2*Lan（RTL 8111E 千兆网卡）
标配12V/ 适配器
无风扇散热设计
面板颜色： 黑色
规格：
|
颜色 |
黑色 |
|
|
尺寸 |
192mm*107mm*54mm(长*宽*高) |
|
|
机箱 |
结构 |
全铝无风扇散热结构 |
|
材质 |
全铝合金 |
|
|
主板型号 |
YJPC35N2800HX |
|
|
处理器 |
集成Intel®ATOM N2800/1.86GHz 双核处理器 |
|
|
主板 |
显卡 |
集成Intel®3600 Graphics核心显卡 |
|
内存 |
1条DDR3/1.5V内存/2GB内存 |
|
|
存储 |
标配SSD 32G （可选） |
|
|
标配12V/ 适配器 |
||
|
电源 |
电源特性 |
30W（待机状态） |
|
35W（额定功率） |
||
|
操作系统 |
操作系统 |
WindowsXP、Windows 7/8、 Linux |
|
USB |
6*USB2.0 接口 |
|
|
串口 |
6*COM口，其中COM2支持RS485功能 |
|
|
系统特性 |
网口 |
2* Lan (RTL8111E千兆网卡) |
|
音频 |
1*Line-out/1*Line-in |
|
|
显示 |
1*VGA/1*HDMI显示输出 |
|
|
扩展插槽 |
2*MINIPCIE(一个为MSATA，一个为WIFI接口) |
|
|
指示灯 |
电源指示灯和硬盘指示灯 |
|
|
系统控制 |
电源开关 |
|
|
无线 |
2*WIFI/3G SMA天线（可选） |
|
|
抗振动 |
5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度 |
|
|
抗冲击 |
10g 加速度，11ms 周期 |
|
|
环境测试 |
可靠性 |
MTBF≥50000h; MTTR≤0.5h |
|
工作温度 |
-20℃～70℃ 表面空气流动 |
|
|
存储温度 |
-30℃ ～80℃ |
|
|
工作湿度 |
95% @40℃, 无凝露 |
|
