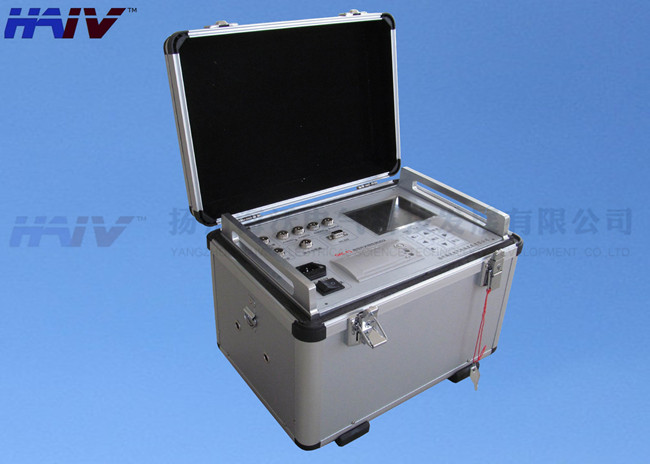

GKC-F2 高压断路器开关特性测试仪

      本公司专业生产高压试验成套设备及其它电力测试仪器仪表、滑触线、母线槽、电缆桥架、低压配电成套设备的企业。公司成立以来，产品深受各大电网公司、大型工矿企业青睐。
企业在立足于现代科技理论与生产实践相结合的基础上，坚持“以人为本、科技创新”的原则，注重人才质量，研究开发，聚集了一批具有高水平的研究人员和应用技术人才，不断研制、开发出新颖、优质、完善的仪器仪表产品。产品经国家权威部门检测，各项技术指标均达到行业标准要求。
企业拥有完整的质量体系认证和质量管理制度，严格按照ISO9001:2008标准模式进行内部质量管理。企业始终按照“实施技术创新、严格质量管理、坚持优质服务、争创一流品牌”的质量方针，以“以人为本、以质量为根本、以科技为力量、以品牌为目标、以市场为导向、以资本为手段”的经营理念，以“国内行业领先、国际行业知名”为追求目标，坚持“质量第一、信誉第一、服务第一”的服务宗旨，热忱为广大新老客户服务。

高压断路器开关特性测试仪性能特点 1、GKC-F2产品性能
1.1、时    间：12个断口的固有分、合闸时间，同相同期、相间同期。
1.2、重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
1.3、弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
1.4、速    度：刚分、刚合速度，zui大速度，时间－行程特性曲线。
1.5、行    程：总行程，开距，超行程，过冲行程，反弹幅值。
1.6、电    流：分、合闸线圈的分、合闸电流值、电流波形图。
1.7、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完    成断路器的低电压动作试验，测量断路器的动作电压值。
2、GKC-F2产品特点
2.1、适用于外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。开关特性测试仪，高压断路器开关特性测试仪，断路器测试仪
2.2、的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，测量。
2.3、直线直线传感器，旋转传感器，安装为方便、简捷。
2.4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
2.5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
2.6、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
2.7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
2.8、仪器配有RS-232接口，可与PC机联机操作，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
GKC-F1高压断路器开关特性测试仪术语定义 1、分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
2、同相同期：同相之中，分（合）闸时间zui大与zui小之差。
3、相间同期：三相之中，分（合）闸时间zui大与zui小之差。
4、平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。
5、zui大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中zui大的单元速度值即为分（合）闸zui大速度。
6、刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
GKC-F1高压断路器开关特性测试仪技术参数 1、使用环境
输入电源  220V±10%  50Hz ±10%         大气压力  86～106kpa
温    度  －10～40℃                   湿    度  ≦80%RH
2、安全性能
缘电阻  ＞2MΩ介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3、基本参数
时    间：量程  4000.0ms           分辩率0.1ms
    误差  ①100ms以内        0.1ms ±1个字
                  ②100ms以上        0.1% ± 1个字
   ③同期
速　  度：量程　20.00m/s           分辩率0.01m/s
            误差　①0-2m/s以内       ±0.1m/s±1个字
                  ②100ms以上       ±0.2m/s±1个字

行    程：

	量 程	分辩率	误 差
真空断路器	50.0mm	0.1mm	1%±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm

电    流： 量程20.00A               分辩率0.01A
输出电源：DC30～250V数字可调/20A（瞬时工作）
外形尺寸：360mm(L)×280mm(W)×300mm(H)
