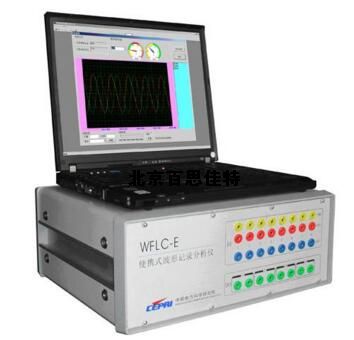

xt24983 便携式电量分析仪

xt24983便携式电量分析仪概述：

便携式电量分析仪是电力科学研究院继之后基于虚拟仪器的概念开发出的新一代波形记录分析仪。该产品具有更高的采样频率、采样精度以及更快的传输速度，能够实时显示并捕捉到现场中各种电气量的变化；后台分析功能更加强大，人机界面更加灵活方便。

本电量分析仪可以被广泛应用到变电站、发电厂、实验室等场所，可以对各种类电气量的动态及静态数据予以记录及分析，可以被广泛应用于继电器校核试验、继电保护装置试验、发电机组试验、开关断路器试验、变压器特性试验、PT、CT特性试验、电力系统动态模拟试验、电力系统数字仿真试验、故障录波及波形回放、输变电工程投产调试、电气产品的调试和检验等。

本电量分析仪还特别针对发电厂的发电机及其励磁系统的实验数据进行处理，分析计算出励磁系统的各项技术、性能指标。

xt24983便携式电量分析仪技术特点：

* 集数据采集、记录、计算、分析处理及图形、表格的生成于一体，体积小、重量轻。

* 具有GPS对时功能，方便两地的数据进行对比。

* 采用插卡式结构，可以根据用户的需求配置不同的信号调理卡，方便实用。

* 同步采样，模拟量、开关量均实现同步采集；采集速率高，zui高采样频率可以达到50Kps；存储容量大，数据记录长度取决于上位机的内存容量。

* 上位机软件可以运行在Windows98/2000/XP下

* 虚拟示波器功能，可以实时的显示采集通道的波形，及时将现场的电气变化量直观的反馈给用户。

* 多种录波启动方式：手动启动、开关量启动、模拟量启动及定时启动。

* 具有预录功能。

* 两种录波方式：连续录波和单组纪录。

* 提供各种试验模板，并可自定义用户模板，使用方便、简单。

* 灵活的图形处理能力：可以对波形进行曲线进行各种缩放、拖动、漫游、裁取变化量及读取所有波形曲线任一时刻的对应值。

* 多种分析计算功能：包括正序、负序、零序、有效值、有功、无功、初始稳态值、zui大值、zui小值、终了稳态值、超调量、调节时间、上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、高次谐波量、相位关系等。

* 具有谐波分析功能

* 录波数据可以转换为标准COMTRADE格式数据

* 用户可添加各种附加的文字说明及注解的图形编辑方式。

xt24983便携式电量分析仪技术指标：

* 采样频率zui高达到50Kps多通道同步采样。

* 具有GPS对时功能，对时精度优于0.1ms。

* 记录容量不再受下位机的限制，而是将数据直接通过高速USB口上送至上位机进行数据存储。

* 后面板采用插卡式结构，目前有如下几种信号调理卡：

l 交流电压电流卡，隔离电压3000V，具有4路交流电压和4路交流电流，全部电气隔离，可接成Y型或△型。电压量程为150V和300V可调，电流量程为1A、可调或2、50A、100A可调，精度优于0.5%。

l 交直流高压隔离卡，隔离电压3000V，通道1量程（峰值）为±5V、±500V、±1000V、±2000V；通道2量程（峰值）为±100mV，精度优于0.5%。

l 变送器信号卡，隔离电压3000V，量程（峰值）为±20V，精度优于0.5%。

l 4-20mA信号卡，隔离电压5000V,测量现场4-20mA信号，精度优于0.2%。

l 开关量卡，16路开关量空接点输入，隔离电压3000V。

* 前面板为开关量的输入输出通道：

l 开关量的输入通道共八路，可以为有源或无源接点，有源接点输入zui高电压可以达到240V。各离电压为3000V。

l 开关量的输出通道共四路，全部为空接点，触点容量AC：125V 0.3A；DC：30V 1A，110V 0.3A。

* 外形尺寸：340mm（宽）×140mm（高）×300mm（深）。

* 重量：5Kg。

* 电源：220V±20%，交直流通用；功耗不大于50W。

* 工作温度：-10℃ ～ +50℃，相对湿度5% ～ 95%。
