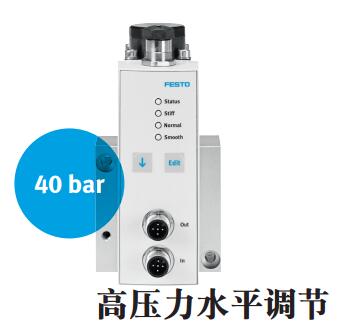

FESTO比例压力阀VPPL,FESTO气动有限公司
FESTO比例压力阀 VPPL专用于 10 ... 40 bar 的高压范围。作为带螺纹接口
的单个设备，该阀可用于多种应用场合，例如食品行业中的 PET 瓶吹塑或汽车行业的轮胎或刹车测试台。
特点：
功能强大，始终保证安
全：输入压力zui高可达
50 bar – 为确保输出压力达到 40 bar
• 3 组预编程控制特性，易于调节
• 采用标准化 M12 接口，易于安装
• 只需一根 M12 的连接电缆就可连接 CPX 模拟量模块
灵活的驱动方式
该阀可通过标准 M12 插头（接入）用电流或电压驱动。调节压力读数还可作为电流或电压信号，通过第二个标准 M12 接头传输（输出）。
流量更大
法兰式安装的比例压力阀 VPPL可带或不带外先导气源，可直接
连接增压阀 PREL，这有助于提高流量。借助这种公称通径分别为 25 和 45 的组合，流量可从约 300 l/min (18 m³/h) 提升至多 6000 m³/h。
压力调节更
用于高阶控制回路时，PREL 系列中的比例压力阀 VPPL 具备第二个压力传感器，可监控和控制PREL 输出压力和先导压力。这
进一步提高了整个调压阀的控制精度。
压力调节简单
简化控制：您可使用操作面板来
选择三种预编程控制特性（快速、常规、安静）。
功能：
• 输入压力范围：0 ... 50 bar。
在 45 ... 50 bar 之间的安全裕度足以确保出现压力波动时，输出压力达到 40 bar
• 输出压力范围：0.2 ... 20 bar和 0.4 ... 40 bar
• 通过操作面板可选三种控制特性：快速、常规、安静
• 双通道压力切断结合双通道排气模块 PAHL
应用场合
• 调节测试台的压力，zui高可达40 bar
• 结合 PREL 系列，用于大流量
压力控制
• 结合气源处理装置 MS9-LR ...
-PO，用于大流量压力控制，zui大压力 16 bar
• 先导阀，用于气室减压阀：
1) 用作流量放大器，2) 用作压力放大器
FESTO比例压力阀VPPL,FESTO气动有限公司
技术参数
阀功能 三通比例压力阀
流量 (从 1 Æ 2) ~300 l/min，bar (公称通径 2.5)
压力范围 (位于气口 2) 0.2 … 20 bar 0.4 … 40 bar
气接口 G1/4"
结构特点 直接控制压力调节阀
驱动方式 通过比例电磁线圈电驱动
“电压型”:
0 … 10 V
“电流型”:
4 … 20 mA
工作介质 过滤压缩空气，未润滑，中性气体，过滤精度 40 μm
电接口 2 x M12 插头，均为 5 针，A 编码
与其它系统的接口 通过模拟量模块 CPX 上的 1:1 延长电缆
连接电缆 预装配尺寸：
2.5 m, 5 m, 10 m（直列式插座）
2.5 m, 5 m（直角式插座）
定制电缆，zui大长度 30 m
防护等级 IP65
重量 1100 g
1635984 VPPL-3Q-3-0L20H-V1-A-S1-2
1635987 VPPL-3Q-3-0L20H-V1-V-S1-2
1635990 VPPL-3Q-3-0L20H-A4-A-S1-2
1635973 VPPL-3Q-3-0L40H-V1-A-S1-1
1635978 VPPL-3Q-3-0L40H-V1-V-S1-1
1635981 VPPL-3Q-3-0L40H-A4-A-S1-1
1635975 VPPL-3Q-3-Z-0L20H-V1-A-S1-4
1635988 VPPL-3Q-3-Z-0L20H-V1-V-S1-4
1635991 VPPL-3Q-3-Z-0L20H-A4-A-S1-4
1910709 VPPL-3Q-3-Z-0L40H-V1-A-S1-8
1635982 VPPL-3Q-3-Z-2L40H-V1-A-S1-5
1635986 VPPL-3L-3-G14-0L20H-V1-A-S1-6
1635989 VPPL-3L-3-G14-0L20H-V1-V-S1-6
1635992 VPPL-3L-3-G14-0L20H-A4-A-S1-6
1635977 VPPL-3L-3-G14-0L40H-V1-A-S1-7
1635980 VPPL-3L-3-G14-0L40H-V1-V-S1-7
1635983 VPPL-3L-3-G14-0L40H-A4-A-S1-7
