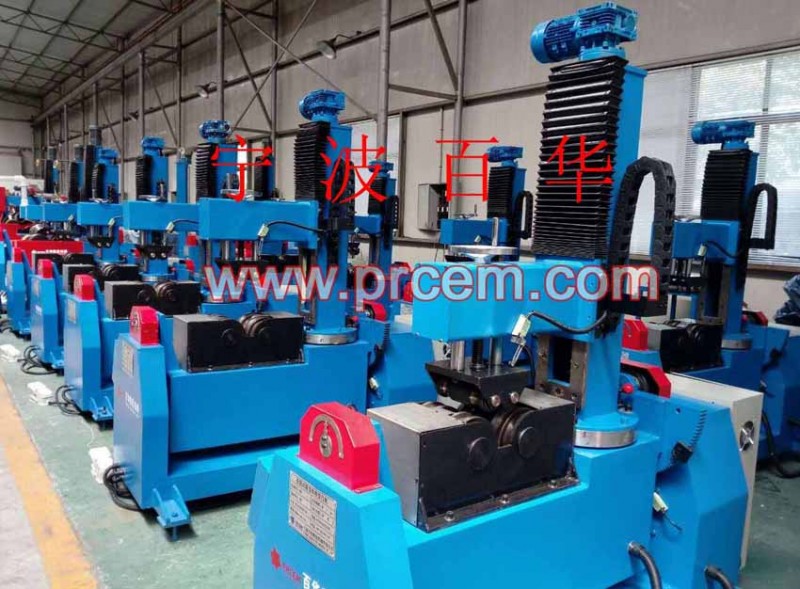

BH-426/630 管道焊接变位机

管道焊接机、数控管道变位机、全自动焊接变位机、直管焊接变位机、数控自动变位机直管预制自动焊机、直管对接焊接机、直管对接自动焊、管道全自动焊机、数控直管焊机管道预制自动焊机，工艺管道预制自动焊机，管道法兰自动焊接机，管道自动组焊一体机，管道弯头自动焊接机，弯管自动焊机，不锈钢管自动氩弧焊机，管管焊接机，管道环缝自动焊机，管道自动打底焊机，管道内壁堆焊机，管道内孔堆焊机，管道外圆堆焊，管道内圆堆焊，管内壁耐腐蚀堆焊，钢管耐磨堆焊机，钢管耐腐蚀堆焊设备，管法兰焊接机，不锈钢自动氩弧焊机，管法兰组对焊接一体机，钢管法兰组焊一体机，管道全自动焊机，管道预制自动焊机，铁塔高颈法兰钢管自动焊，管子环缝焊接机，钢管环缝焊接机，钢管环缝自动焊机，直管法兰焊接机，管法兰自动焊机，钢管法兰自动焊机，弯管自动焊接机，管道自动焊机，管道自动氩弧焊机，管道自动气保焊机，管子对接自动焊，管道打底自动成型机，管道打底单面焊双面成型，管法兰焊接机，直管法兰焊接机，管法兰焊接变位机，管子管件焊接中心，管道悬臂自动焊机，悬臂式管道自动焊机，平焊法兰自动焊机

一、 设备用途

压辊式管道焊接变位机是一种管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接的多用途焊接机械设备。该设备能装夹管子或法兰并按需要使工件旋转或倾翻到合理位置进行焊接，该机主要有机架、滚轮旋转机构、夹紧臂升降机构、倾翻机构、电气控制等部分组成。

压辊式管道焊接变位机还能与小型焊接操作机（操作机上配置焊接摇摆器、焊接电源等）组合成管道自动焊接加工中心。

二、 主要性能概述

        1. 机架：采用钢件焊接结构，四只地脚螺栓固定整台设备。

        2. 滚轮旋转机构：由变频调速电机驱动减速机构变速，由齿轮传动使两只主动滚轮旋转。

        3. 夹紧升降机构：由电机驱动减速箱减速后使丝杆旋转带动夹紧臂（及臂上的被动压紧滚轮）作上下移动。传动链中装有压紧过载保护装置，以防电机驱动过载。被动压紧滚上装有焊接导电电刷。

        4. 倾翻机构：由带制动的电机驱动，经减速箱、扇形齿轮等减速传动，使滚轮箱座以两端轴承座为中心作双向0～45°倾翻。

        5. 电器控制：由电控箱、手控器、脚踏控制器等组成，电控箱上装有自动焊接电控接口，可与焊接操作机连接，进行自动焊接。

三、 设备参数
