LFX 分流旋翼式蒸汽流量计的特点

分流旋翼式蒸汽流量计的特点

江苏先达仪表有限公司生产的LFX分流旋翼式蒸汽流量计主要用来计量工业生产过程中饱和蒸汽和微过热蒸汽（过热度不超过20℃）流量，它能现场直接显示蒸汽实际质量的累积量，也能实现远传累积显示，在管道蒸汽压力变动时通过简便调整压力装置即可保证准确计量，具有测量范围广、精度高、寿命长、结构简单、工作可靠、操作方便等特点，适用于石油、化工、轻工、机械等使用蒸汽的各部门的蒸汽流量计量。

XD-LFX分流旋翼式蒸汽流量计流量计具有以下特点：

1、 字轮式累积显示，直接以公斤为单位显示蒸汽消耗量。

2、 有压力调节装置，在管道蒸汽压力变动时可手动调整。

LFX分流旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，流量测量范围宽，可测量过热蒸汽和饱和蒸汽的累积流量，通过计数器表盘可直接读出通过此表的全部重量，亦可输出脉冲讯号，连接二次仪表实施远传，有DN25、DN50、DN80、DN100四种口径，12种规格，由于该流量计的位，可实现低成本的蒸汽流量计量及管理。

分流旋翼式蒸汽流量计的特点

LFX旋翼式蒸汽流量计工作原理和结构:

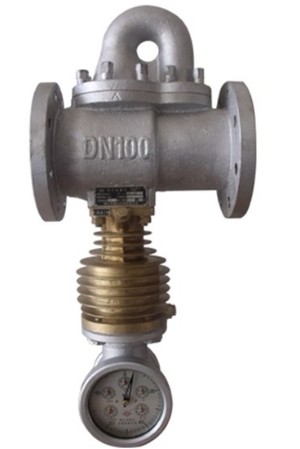

流量计主要由主体、散热器（阻尼室）和计数器三部分组成。

当蒸汽进入主体时，一部分蒸汽直接进入节流元件（喷嘴或孔板）产生了节流作用而形成差压，另一部分蒸汽直接通过喷嘴进入分流管道，喷射到叶轮，叶轮转动形成转矩。叶轮的转轴下部装有阻尼叶片，阻尼叶片在注满水的散热器内旋转，水使叶轮的旋转受到阻尼作用。这样叶轮就能有效地吸收射流的动能，使叶轮轴在叶轮的转矩和阻尼片的制动转矩相平衡的转速下旋转。进入本体的蒸汽是按一定比例分流到分流管道中的，而叶轮的转速和分流量大小成正比关系，所以叶轮的转速和通过的全部蒸汽流量也是成正比关系。叶轮轴的旋转借助减速齿轮改变至合适的速度，再通过磁性联轴器传至计数器的指针，指针旋转一周，累积字轮进一个字，在表头上即可直接读出蒸汽的流量数值。

LFX分流旋翼式蒸汽流量计的优点:

1.能准确计量管道中过热蒸汽和饱和蒸汽的流量；

2.流量测量范围宽，每台流量设计设有3种不同口径的孔板，可通过更换孔板扩大和缩小流量范围，设有压力补偿调节机构，在蒸汽压力变动时能保证准确计量；

3.可抗拒突然流过流量上限200%的蒸汽流量，其测量准确性不受影响；

4.直接读数，不用换算（指DN100、DN80、DN50 ），在低温环境工作，其性能不变；

5.结构严谨、、寿命长，使用维护方便，各项性能指标均达到同类产品的水平。

LFX型分流旋翼式蒸汽流量计主要技术性能指标及流量范围:

1.仪表型号：XD-LFX25    XD-LFX50   XD-LFX80   XD-LFX100

2.公称通径：DN25       DN50      DN80      DN100

3.允许压力：0.05~1.0     MPa#      0.05~1.6MPa；

4.流量上限：27~266kg/h#            133~835kg/h；

5.流量范围：流量上限的30%—150%（严禁超过流量上限的150%）；常用范围为流量上限的50%—；

6.允许温度：220℃#         240℃；

7.精度等级：2.5级（试验孔板），4级（更换孔板或压力调整后）；

8.流量上限：   注：标有#的数据均为LFX25流量计的数据。

LFX分流旋翼式蒸汽流量计的选型:


LFX分流旋翼式蒸汽流量计的安装方式：

1.流量计必须安装在一段水平直管线上，其前管段线长度不得小于公称通径的10DN，后段直管线长度不得小于公称通径的5DN。管道内径必须与流量计的公称通径相同（见图）。切不可把流量计安装在管线的处，流量计的指示器必须垂直于管线下方。

2.蒸汽流量向必须按流量计本壳体凸出箭头指方向，不得反向。用户为读数方便，需改变表盘方向时，可旋下紧固指示器的两只M10×28螺栓，将整个指示器旋转90°或180°，再将螺栓紧固于其它两孔即可。但不得逆向拨动磁钢，以免松动造成积算失误。

3．整机在安装之前，必须将两侧管道清洗净，以免污物进入流量计体内造成堵塞。

4．流量计运转之前，必须打开阻尼室体顶端的两个注水丝堵，将阻尼室内注满清水后紧固，否则转子转速过高会造成整机损坏和积算失误。

5．一切准备工作完毕之后，缓缓开启前后阀门，待工作正常后，在将阀门开到需要的开度。严禁开启太快，以免转子受到突然冲击后受损。

6．流量计在环境温度低于零度停止工作时，为防止阻尼室内水结冰，必须将阻尼室内水从排水口放出。若在严寒条件下工作时为防止阻尼水冻结，可在阻尼室体外包上足够的保温层，或在阻尼室内注满防冻液（含甘醇50%的水溶液）。

LFX型分流旋翼式蒸汽流量计的使用和维护:
1,流量计运行使用前,必须向阻尼室内注满干净清水.先将两个注水螺丝拧下来(避免内腔气体排不净,水装不满),然后向阻尼室内注满干净清水.否则,将导致仪表损坏或降低仪表精度和寿命.
2,流量计停止运行时,必须将阻尼室内的水从排水口放净,以防冬季水结冰冻坏仪表和防止水对仪表的腐蚀.
3,流量计在环境温度0℃以下使用时,应在阻尼室内的水中加入适当的防冻液(阻尼液为浓度为50%的乙二醇溶液).
4,安装流量计前,应将管路冲洗干净,防止脏物随蒸汽进入仪表造成仪表损坏.蒸汽流量计投入运行时,应逐渐打开阀门,不要突然开大阀门,以免损坏零件.
5,分流旋翼式蒸汽流量计投入使用时,应根据蒸汽工作压力,调整补偿刻度,使补偿刻度值与实际工作下的工作压力一致,以保证流量计的使用精度.
