G46E-7-01M-C 压力表

SMC压力表选型,北京smc气动元件厂家 由于SMC压力表是通过测量元件的变形,通过放大机构来带动指针的转动,从而显示压力值,我们在选测量范围的时候也要注意,一般测量的zui大的压力为SMC压力表的量程的3/4或2/3是理想的,如果选大了,指针的变化小,读取出的压力值就不准确了,如选小了,SMC压力表会由于过载而损坏.

东莞市粤拓工业自动化设备有限公司是众多国际知名品牌：气动元件、工控元件、液压元件、工控仪表、执行器、电磁阀、仪器仪表、机械设备、五金工具，生产厂家在中国的合作伙伴，公司为广大客户提供原装正厂的性能卓越、物超所值的产品，可以满足不同用户的各种需求，是您身边的工业自动化设备超市！

优势产品有：德国FESTO气缸，德国FESTO电磁阀，日本SMC气缸，SMC电磁阀，SMC增压阀，德国BURKERT电磁阀，BURKERT角座阀，FESTO气缸，费斯托电磁阀，BURKERT过程控制阀，宝德BURKERT传感器。

主营品牌产品如下：

德国FESTO费斯托：德国FESTO气缸，德国FESTO电磁阀，FESTO气缸，费斯托电磁阀，FESTO节流阀，FESTO比例阀，FESTO气爪，德国FESTO液压缓冲器，费斯托接头，德国FESTO过滤器，德国FESTO真空吸盘，德国FESTO减压阀，FESTO油雾器，费斯托/FESTO传感器，费斯托真空发生器，费斯托压力开关，FESTO压力控制阀。

日本SMC：日本SMC气缸，SMC电磁阀，SMC增压阀，SMC三联件，SMC油雾器，SMC气源处理器，SMC过滤器，SMC空气过滤器，SMC减压阀，SMC过滤减压阀，SMC油雾器，SMC油雾分离器，SMC接头，SMC气管，SMC快插接头，SMC通用接头，SMC日本SMC增压阀，SMC气体增压泵，SMC气体增压阀，SMC气体增压器。

德国BURKERT宝德：德国BURKERT电磁阀，BURKERT角座阀，宝德BURKERT控制阀，宝德BURKERT角座阀，宝德BURKERT球阀，宝德BURKERT流量计，宝德BURKERT变送器，宝德BURKERT电磁阀，宝德BURKERT膜片阀，宝德BURKERT截止阀，宝德BURKERT开关，宝德BURKERT调节阀，BURKERT蝶阀。

公司经销品牌产品众多，如有以上或者其他未列出品牌产品需求，请致电、QQ或者面谈。

本公司以“优质产品，高效服务，以客为先”的宗旨，欢迎各位客户询价比价，我司在价格和货期上均有绝对优势！我们真诚的欢迎给位新老客户前来洽谈业务，交流技术增进友谊，竭诚为您服务！

SMC压力表选型,北京smc气动元件厂家

SMC压力表选型几个参数：

一,表盘直径

表盘直径就是我们可以默认为是SMC压力表的外壳的直径,一般比较常用的是50毫米,63毫米,100毫米和160毫米(我都是以欧洲的标准列出的,以及其他的一些会有点不一样)

第二,外壳材质

一般SMC压力表的外壳的材质会有ABS(工程塑料),碳钢,304不锈钢以及铜合金,这个我们要根据具体的环境来选择SMC压力表的外壳材质.通常使用的是ABS和304不锈钢两种.

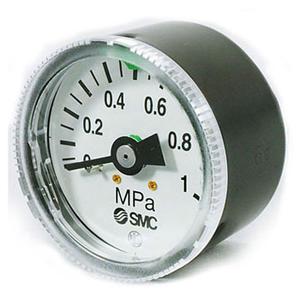

SMC压力表样品（图）
第三,连接方式

SMC压力表的连接方式分为轴向(背部连接)和径向(底部连接)两种,但是在现实中,客户可以根据具体的情况选一些选项,如果是面板安装的,轴向的可以选前法兰边或后带固定支架,径向的可以选前法兰边或后固定边等等.

第四,测量介质

SMC压力表的接液材质一般只有两种(标准),即铜合金和316不锈钢,如果你所测量的介质对这两种不适用或腐蚀,那就可以选用SMC压力表与化学密封共同使用(化学密封的作用是不影响压力测量元件对介质压力的测量的情况下有效的阻止测量介质与测量元件接触,从而起到保护测量元件,也起到延长测量元件的寿面)

第五,液体填充

我们在一些机械震动比较大的环境中发现,有很多SMC压力表表盘里面都填充了液体,其实这些液体的主要作用就是增加阻力,有效的阻止SMC压力表的指针不停的震动,这样我们就可以很准确的读取压力值.一般在泵附近或震动比较厉害的环境中比较常用.

第六,介质温度

一般铜合金的测量元件的测量介质温度zui高为+80度,不锈钢的为+200度;但是如果你选用的SMC压力表为充液耐震的SMC压力表,此时的介质zui高温度只能达到+100度;如果温度过高,但是又要耐震,我们采用的办法就是冷凝弯.

第七,量程范围

由于SMC压力表是通过测量元件的变形,通过放大机构来带动指针的转动,从而显示压力值,我们在选测量范围的时候也要注意,一般测量的zui大的压力为SMC压力表的量程的3/4或2/3是理想的,如果选大了,指针的变化小,读取出的压力值就不准确了,如选小了,SMC压力表会由于过载而损坏.

第八,连接尺寸

现在由于各个的螺纹标准不一样,主要常用的有M(公制),G(英制),NPT(美制),R(日本和韩国用的比较多)等等.
SMC压力表选型,北京smc气动元件厂家

SMC压力表型号：

G46-4-02-X3

G46-4-02-X30

G46-4-02-X7

G46-7-01

G46-7-01-C

G46-7-01-C-X3

G46-7-01M-C

G46-7-01M-SRB-C

G46-7-01-SRB

G46-7-02

G46-7-02-C

G46-7-02M

G46-7-02M-C

G46-7-02M-C-X4

G46-7-02M-X4

G46-7-02-SR

G46-7-02-SRA

G46-7-02-SRA-C

G46-7-02-SRB

G46-B10-01M-C

G46E-10-01

G46E-10-01M

G46E-10-01M-C

G46E-10-02M

G46E-10-02M-C

G46E-2-01M

G46E-2-01M-C

G46E-2-02

G46E-2-02M

G46E-2-02M-C

G46E-4-01

G46E-4-02M-C
SMC压力表类型SMC压力表测量范围0 ~ 0.98（kPa）精度等级1联接型式111公称直径111（mm）环境温度111（℃） SMC压力表内置开关，（安装方便，简单），设定压力及实际操作在同一刻度上适合用于气源的检测与确认指示灯显示，容易查看。一般用SMC压力表G * 系列大小((外径)) (O.D.)连接螺纹G *(EN) φ15, φ26, φ37.5, φ42.5, φ43, φ441/16, 1/8, 1/4 禁油/外部铜系不可用的SMC压力表G46E 系列大小(外径) (O.D.)连接螺纹G46E(EN) φ42.51/8, 1/4 洁净室用SMC压力表G49 系列大小(外径) (O.D.)连接螺纹G49(EN) φ441/4 洁净减压阀用SMC压力表G46- * - * -SRA,B 系列大小(外径) (O.D.)连接螺纹G46- * - * -SRA,B(EN) φ42.51/8, 1/4 带限位开关的SMC压力表GP46 系列大小(外径) (O.D.)连接螺纹GP46(EN) φ42.51/8, 1/4 数字式压力传感器GS40 系列设定压力 (MPa)GS400 ~ 0.98特点把压力开关功能加到数字显示的压力计上 小型压力计PPA 系列设定压力适合管子(外径)类型PPA100-0.1 ~ 1MPa φ4, φ6高压用PPA101-101 ~ 10kPa真空压用PPA102-10 ~ 100kPa低压用特点携带性优良的压力计。

G46E-7-01M-C

G46E-7-02

G46E-7-02M

G46E-7-02M-C

G46E-P10-02

G46E-P4-02

G46-K10-01-C

G46-K10-02

G46-P10-01

G46-P10-01M-C-X

G46-P10-01MCX30

G46-P10-01-X30

G46-P10-02-CX30

G46-P10-02MCX30

G46-P10-02M-X30

G46-P10-02-X30

G46-P10-N01

G46-P15-N01

G46-P2-02M-CX30

G46-P4-01M-CX30

G46-P4-01-X30

G46-P4-02M-CX30

G46-P4-02-X30

G46-P4-N02

G46-S10-02

G46-S10-02M-C

G46-S4-02M-C

G49-10-01

G49-10-02

G49-4-02

G50

G50-15-02

G50-P2-02

G51-2-01

G51-2-02

G51-4-01

G51-4-02

G51-7-01

G51-7-02

G52-10-02

G55

G55(CS1)

G55F

G-58
SMC压力表选型,北京smc气动元件厂家

订购流程：

1、客户确认所需采购产品型号发询价单到或0 韦生；

2、我方会根据询价单型号查询价格以及交货期，拟一份详细正规报价单；

3，客户收到报价单并确认型号无误后订购产品；

4、报价单负责人根据客户提供型号以及数量拟份销售合同；

5、客户收到合同查阅同意后盖章回传并按照合同销售金额汇款到公司开户行， 现货：全款 期货：50%货到我司余款结清（广东内余款也可快递代收）；

6、我公司财务查到款后，业务员安排发货并通知客户跟踪运单。
