概 述
科里奥利力质量流量计是一种的质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
测量原理
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
产品技术参数
技术指标参数表（表一）
|
指标名称 |
技术参数 |
|
质量流量测量准确度 |
±[0.2% + （零点稳定度/瞬时质量流量×）] |
|
质量流量测量重复性 |
±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×）] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.002g/cm3 |
|
温度测量范围 |
-60℃～+200℃ |
|
温度测量准确度 |
±1℃ |
|
电流输出 |
4mA～20mA |
|
频率输出 |
0Hz～10kHz |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开（用户订货时说明，可改为常闭） |
工作环境参数表（表二）
|
名 称 |
参 数 |
|
流体介质温度 |
-40℃～+200℃ |
|
工作环境温度 |
0℃～+40℃ |
|
工作环境湿度 |
≤90% RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
本安型电源电压: AC(220±10%)V，（50±5%）Hz 复合型电源电压: (24±10%)V |
|
整机功率 |
＜ 15W |
规格型号及基本参数表（表三）
|
规格型号 |
公称通径 （mm） |
流量范围 （t/h） |
计量范围 （t/h） |
工作压力上限 （MPa） |
零点稳定度 （t） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.000008 |
353.7 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.000067 |
39.3 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.65 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.912 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.183 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.902 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.334 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.197 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
4.产品的结构组成

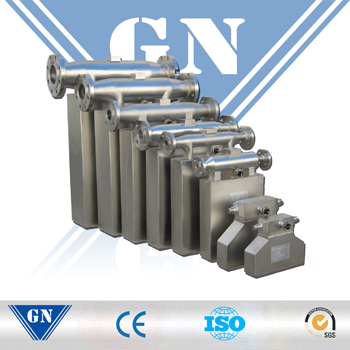

根据管道公称直径，产品规格可分为：DN1、DN3、DN6、DN10、DN15、DN25、DN40、DN50、DN80、DN100（单位：mm）十种。
图一 传感器（一次表）

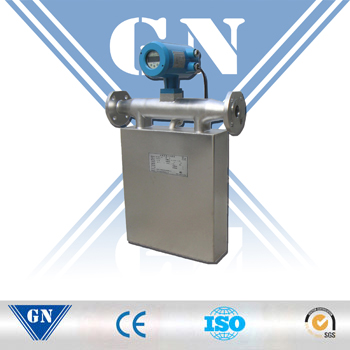

| 图二 本安型变送器（二次表） 图三 复合型变送器及传感器 |
安装尺寸（表五）
|
型号 |
公称通径DN(mm) |
外形尺寸及相关尺寸(mm) |
法兰连接孔数及直径或螺纹接嘴 |
重量(kg) |
|||
|
A |
B |
C |
D |
||||
|
DN1 |
1 |
193 |
200 |
75 |
(234) |
M12×1.5内螺纹 |
4 |
|
DN3 |
3 |
193 |
225 |
75 |
(288) |
M12×1.5内螺纹 |
4.5 |
|
DN6 |
6 |
221 |
282 |
87 |
(370) |
M16×1.5内螺纹 |
7.5 |
|
DN10 |
10 |
256 |
291 |
73 |
(370) |
M20×1.5内螺纹 |
9 |
|
DN15 |
15 |
379 |
503 |
90 |
φ65 |
4-φ14 |
15 |
|
DN25 |
25 |
473 |
548 |
96 |
φ85 |
4-φ14 |
18.5 |
|
DN40 |
40 |
522 |
616 |
116 |
Φ110 |
4-φ18 |
25.5 |
|
DN50 |
50 |
597 |
676 |
137 |
φ125 |
4-φ18 |
35 |
|
DN80 |
80 |
650 |
837 |
175 |
φ160 |
8-φ18 |
53.5 |
|
DN100 |
100 |
714 |
934 |
198 |
φ190 |
8-φ22 |
70 |
