价格：电议
所在地：上海
型号：CX-CMFI-DN6-R
更新时间：2017-01-06
浏览次数：823
公司地址：上海市松江区九亭镇九新公路76号嘉和阳光大厦612
叶小姐(女士)
上海瓷熙仪器仪表有限公司作为高技术工业产品制造及成套产品销售，集研发、生产、加工、销售为一体且具有自主进出口权的企业。
公司引进欧美技术生产油耗流量计为主，该产品适用于各种船舶、运输车辆、搅拌站等油耗管理，以节能、环保、计量为一体的小流量高精度产品，并为国内外客户提供技术支持。
公司同时与国内数十家优质诚信的仪器仪表公司长期合作，兼营流量计、液位计、压力控制器、温度控制器、分析仪器等各类仪器仪表。以专业技术角度为客户解决各种难题，并提供成套销售服务。
凭藉优质的产品质量，目前我司客户遍及中东、东南亚及欧美各国；公司始终贯彻“以质量求生存 以服务求发展”为理念，为广大国内外客户提供优良的产品、优惠的价格、优质的服务。
http://www.gninstruments.com
概 述
科里奥利力质量流量计是一种的质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
测量原理
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
产品技术参数
技术指标参数表（表一）
|
指标名称 |
技术参数 |
|
质量流量测量准确度 |
±[0.2% + （零点稳定度/瞬时质量流量×）] |
|
质量流量测量重复性 |
±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×）] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.002g/cm3 |
|
温度测量范围 |
-60℃～+200℃ |
|
温度测量准确度 |
±1℃ |
|
电流输出 |
4mA～20mA |
|
频率输出 |
0Hz～10kHz |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开（用户订货时说明，可改为常闭） |
工作环境参数表（表二）
|
名 称 |
参 数 |
|
流体介质温度 |
-40℃～+200℃ |
|
工作环境温度 |
0℃～+40℃ |
|
工作环境湿度 |
≤90% RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
本安型电源电压: AC(220±10%)V，（50±5%）Hz 复合型电源电压: (24±10%)V |
|
整机功率 |
＜ 15W |
规格型号及基本参数表（表三）
|
规格型号 |
公称通径 （mm） |
流量范围 （t/h） |
计量范围 （t/h） |
工作压力上限 （MPa） |
零点稳定度 （t） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.000008 |
353.7 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.000067 |
39.3 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.65 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.912 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.183 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.902 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.334 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.197 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
4.产品的结构组成

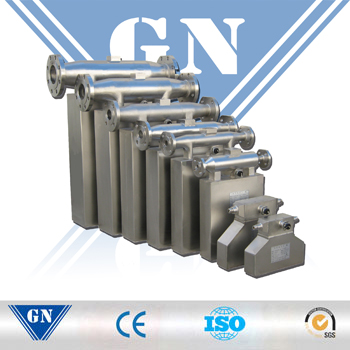

根据管道公称直径，产品规格可分为：DN1、DN3、DN6、DN10、DN15、DN25、DN40、DN50、DN80、DN100（单位：mm）十种。
图一 传感器（一次表）

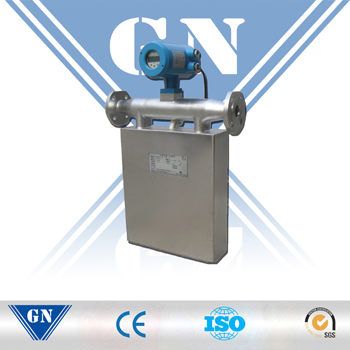

图二 本安型变送器（二次表） 图三 复合型变送器及传感器
安装尺寸（表五）
|
型号 |
公称通径DN(mm) |
外形尺寸及相关尺寸(mm) |
法兰连接孔数及直径或螺纹接嘴 |
重量(kg) |
|||
|
A |
B |
C |
D |
||||
|
DN1 |
1 |
193 |
200 |
75 |
(234) |
M12×1.5内螺纹 |
4 |
|
DN3 |
3 |
193 |
225 |
75 |
(288) |
M12×1.5内螺纹 |
4.5 |
|
DN6 |
6 |
221 |
282 |
87 |
(370) |
M16×1.5内螺纹 |
7.5 |
|
DN10 |
10 |
256 |
291 |
73 |
(370) |
M20×1.5内螺纹 |
9 |
|
DN15 |
15 |
379 |
503 |
90 |
φ65 |
4-φ14 |
15 |
|
DN25 |
25 |
473 |
548 |
96 |
φ85 |
4-φ14 |
18.5 |
|
DN40 |
40 |
522 |
616 |
116 |
Φ110 |
4-φ18 |
25.5 |
|
DN50 |
50 |
597 |
676 |
137 |
φ125 |
4-φ18 |
35 |
|
DN80 |
80 |
650 |
837 |
175 |
φ160 |
8-φ18 |
53.5 |
|
DN100 |
100 |
714 |
934 |
198 |
φ190 |
8-φ22 |
70 |
