QJ44 直流双臂电桥

扬州能华电气有限公司   13605256119   0514-88776370  马经理

扬州能华电气有限公司   13605256119   0514-88776370  马经理

扬州能华电气有限公司   13605256119   0514-88776370  马经理

扬州能华电气有限公司 ，是一家专业生产经营系列高压测试仪器、电力工器具、的高新技术企业。

产品简介：

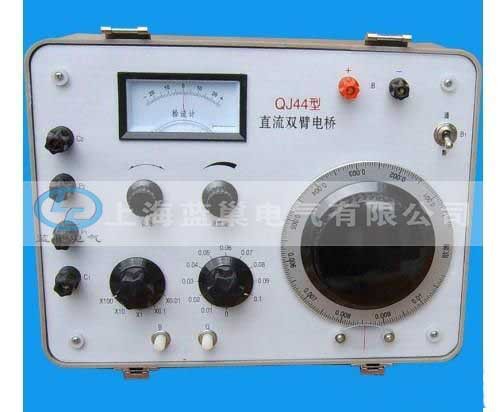

  QJ44型直流双臂电桥，符合GB/T3930-1983标准，是携带型测量0.0001-11Ω电阻的双臂电桥。全量程由五个量限和步进读数盘及滑线读数盘组成；内附晶体检流计和内附工作电源，故不需任何其它附件即可投入测量工作。适合工矿企业实验室、车间现场或野外工地，对直流低值电阻作准确测量。体积小，测量迅速，使用方便，为配合外接高灵敏度指零仪表及大容量电源需要，电桥有外接指零仪插座及外接电源接线端钮。开关、接线柱及指零表头等仪器的部件均安装在一块金属板上，表头读数清晰，并有灵敏度调节，抗振强度高，整个仪器装入带盖的金属箱内，携带方便。
产品特性：
  QJ44型直流双臂电桥的主要用途，用来测量（0.0001-11）Ω的直流电阻，金属导体的电阻率、导线电阻、直流分流器电阻、开关、电器的接触电阻及各类型电机、变压器的绕线电阻和升温试验等。
产品参数：
1.总有效量程：（0.001-11）Ω，分五个量程
2.电桥的参考温度为（20±1.5）℃，参考相对湿度为40%-60%。
3.电桥的标称使用温度为（20±1.5）℃，标称使用相对湿度为25%-80%。
4.在参考温度和参考相对湿度的条件下，电桥各量限的允许误差限为。
Elim=±C%（RN/10+X）•••••••••••••（1）
式中：Elim-允许误差限，Ω；
X-标度盘示值，Ω。
5.电桥各量限，有效量程，等级指数和基准值于表1所示。
表1
量程因素 有效量程（Ω） 等级指数（C） 基准值RN（Ω）
×100 1-11 0.2 10
×10 0.1-1.1 0.2 1
×1 0.01-0.11 0.2 0.1
×0.1 0.001-0.011 0.5 0.01
×0.01 0.0001-0.0011 1 0.001
6.相对湿度在参考条件下，温度超过参考温度范围，但在标称使用范围之内，由于温度变化引起的附加差不应超过相应一个等级指数值。
7.温度在参考条件下，湿度超过参考相对湿度范围，但在标称使用相对湿度范围之内，由于湿度变化引起的附加误差不应超过相应一个等级指数值的20%。
8.电桥的工作电源为1.5V（内附电源1.5V一号[R20]电池6节并联），晶体管指放大仪器工作电源为6F22、9V（3节并联）。
9.内附晶体管指零仪，灵敏度可以调节。在测量（0.01-11）Ω范围内，在规定的电压下，当被测量电阻变化允许在一个限误差时，指零仪的偏转大于等于一个分格，就能满足测量准确度的要求。灵敏度不要过高，否则不易平衡，测量电阻时间不易过长。
10.仪器重量：约4.5kg
11.外形尺寸：308mm×260mm×160mm
