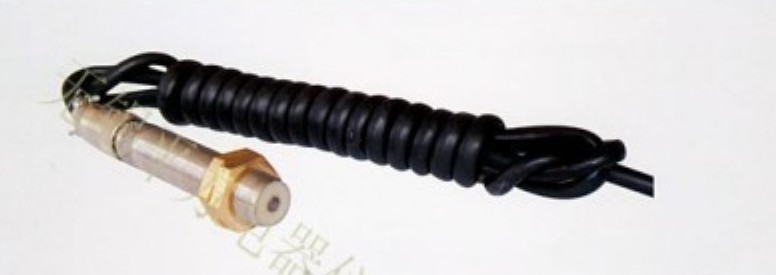

磁电式转速传感器

每只255元,,,磁性转速传感器,采用电磁感应原理实现测速，在传感器前端绕有线圈，当齿轮旋转时，通过传感器线

位于江苏省无锡市扬名高新技术产业园区，长期致力于工业自动化电器产品的创新与发展，是集现场一次表和二次智能仪器仪表，传感器的科研开发，产品制造，市场营销为一体的高科技股份制公司。欢迎囯内外用户参观指导,本公司用户至上

每只255元,,,磁性转速传感器,采用电磁感应原理实现测速，在传感器前端绕有线圈，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。

由于采用了工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与SZC 系列智能转速表配套。

传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁，内装线圈等并由环氧

树脂封装。 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后

与不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。

参数:

线圈电阻：380Ω左右
输出电压：（测量条件：发讯齿轮60 齿，发讯齿轮材料A3 钢，模数2，传感器端面距齿顶小于1mm），

由于安装条件、材质等影响下列表格仅作参考。

转速 : rpm10 20 50 100 2000 5000
输出电压（有效值）≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v

输出电压波形：渐开线齿轮——近似正弦波，若齿轮略有偏芯则为调幅正弦波；孔板、方齿等——正负脉冲。

齿轮材料

齿轮因采用导磁率强的金属材料

齿形

成渐开线齿形是适合的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍测量。安装时要注意磁的中心应处在齿轮的中心位置上

技术参数 1、 输出波形：近似正弦波（≥50r/min时）

2、 输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料 电工钢

　　　　 信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、 测量范围：50～5000Hz

4、 使用时间：连续使用

5、 工作环境：温度 -20～+60?C

6、 输出形式：导线

7、外形尺寸：外径M16×1　总长120mm(总长可根据用户定制)

8、重量：约100g（不计输出导线）

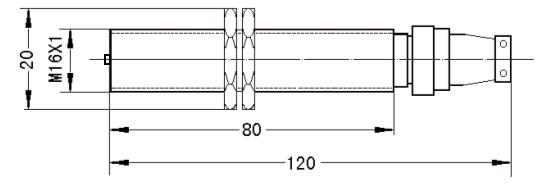

外形图：

使用事项; 　　　１、安装时传感器M16×1螺纹不得损伤起毛,六角螺母并紧后，不得松动。 　　　２、安装时传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm,并希望能尽量减少间隙δ以提高输出信号幅值。
