XD-RD600 6.8G低频雷达液位计现货供应

采用的非接触式测量，其稳定的材料制造;测量液体、固体介质的物位;可以测量所有介电常数＞1.8的介质;测量范围0…20m(可以扩展到35米);采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，4-20mA输出/HART（两线）;

不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响

不受介质密度、粘稠度和温度的变化影响

过程压力可达40bar，过程温度可达250℃， 分辨率1mm，无盲区，。

两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。

6.8G低频雷达液位计现货供应

6.8G低频雷达液位计测量原理

低频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和的测量。

即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。

6.8G低频雷达液位计输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）

因空罐的距离E已知，则物位L为：L=E-D

6.8G低频雷达液位计输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。

6.8G低频雷达液位计技术参数

介质：过程条件简单，腐蚀性的液体。浆料、固体比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐

测量范围：20米

过程连接：G11/2螺纹或11/2NPT

介质温度：-40-150℃

过程压力：-1.0-3bar

重复 性 ：± 3mm

精  度：< 0.1%

频率范围：6.3GHz

防爆/防护等级：Exia II C T6/IP67

信号输出：4-20mA/HART(两线)

6.8G低频雷达液位计现货供应

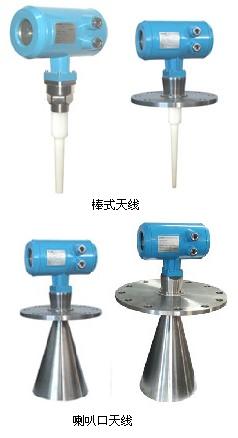

6.8G低频雷达液位计各种安装形式的应用

 一、低频喇叭口雷达液位计雷达料位计应用：
  1、弱酸弱碱性液体，表面平静或者波动很小。
  对于强酸强碱的液体，可以通过喷涂聚四氟乙烯来达到防腐效果。
  ①化工储罐；
  ②生产过程罐；
  ③敞口罐或者水池；
  2、有蒸汽的储罐和过程罐。
  ①化工储罐；
  ②生产过程罐；
  3、高温场合，zui高可到400℃
  ①生产过程罐
  ②高温液体储存罐
  4、块状固体或者颗粒状固体，粉尘较小的环境。
  ①露天堆放区
  ②料仓、粮仓
  ③料斗、建筑机械
  二、低频棒式雷达液位计应用：
  1、强酸强碱液体，比如盐酸、硫酸、硝酸、氢＊酸。
  ①化工储罐，理想高度在4米以上。
  ②生产过程罐，理想高度在4米以上。
  2、现场罐子接管比较细的情况下，接管内径≥40毫米
  ①储罐
  ②生产过程罐
  三、低频导波雷达液位计应用：
  1、安装位置比较靠边的情况，比如离边距离300毫米
  ①储罐
  ②过程罐
  2、低介电常数液体
  ①液化天然气、液化煤气、烃类
  ②丙酮、甲苯等有机溶剂
  3、颗粒状和粉末状固体，这些多数是介电常数比较低的
  ①煤粉、粉煤灰、石灰粉、
  ②面粉、玉米粉、高粱粉、米粉
  ③木片、木屑
  6.8G低频雷达液位计安装位置说明

1：建议距离

罐体内壁至安装短管的外壁应大于罐直径的1/6；

离罐壁zui小距离为300mm；

不能安装在入料口的上方。

不能安装在中心位置

如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。

如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

2：罐内安装

在 信号波束内， 应避免有如下安装物

（1）：例如限位开关，温度传感器等。

对称装置（2），如真空环，加热线圈，

挡板等等。

如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
