SR-20 管线仪

对于初次使用定位仪的用户或经验丰富的用户，都同样可以轻易上手使用SR-20。SR-20提供许多的特性和参数，使得大多数复杂的定位工作变得非常容易。此外，当你在不复杂的环境下完成一些基本的定位工作时，这些特性和参数还可以关闭或隐藏，从而使得显示内容一目了然。

SR-20不但可以追踪信号发射器的频率来进行定位，而且还可以通过的无源探测模式来探测定位地下的金属管线。

该仪器可以在不开挖的情况下，对金属管线的位置,深度和方向直接进行定位和测量，主要应用在石油、天然气、城市自来水、城市天然气/煤气、电力、通信，铁路、军区、厂矿企业、管线探测工程单位、监理公司、政府管线管理和监督部门的日常管线维护、安装和测量等业务工作中。

里奇SR-20核心技术参数:

SR-20接收机

信号处理天线：8个立体天线。

有源探测频率：128HZ 1KHZ 8KHZ 33KHZ

无源探测频率：50HZ 60HZ 100HZ（CPS信号） 120HZ

<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ

信号发生器频率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等

定 位 精 度：深度值的±3% 无强干扰情况下

测 深 精 度：

0-3米 深度值的±4% 无强干扰情况下

3-5米 深度值的±5% 无强干扰情况下

5-9米 深度值的±8% 无强干扰情况下

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

重量：1.8公斤

ST-510发射机（功率10W）

频率：128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ 等大约20个频率

显示内容：显示输出电流大小，同时显示输出功率、

输出电压和回路缘电阻大小。

电源：8节1号 电池 或外接12V充电电池

ST-510发射机 ST-305发射机

ST-305发射机（功率5W）

频率： 1KHZ 8KHZ 33KHZ

电源：6节2号电池
电缆定位仪，光缆定位仪，美国里奇SR-20

里奇SR-20的优点：

SR-20使用全向天线，带来具有革命性的图形显示界面，能够简单、有效的提供丰富的地下管线定位信息给用户。SR-20不但可以追踪信号发射器的频率来进行定位，而且还可以通过的无源探测模式来探测定位地下的金属管线。

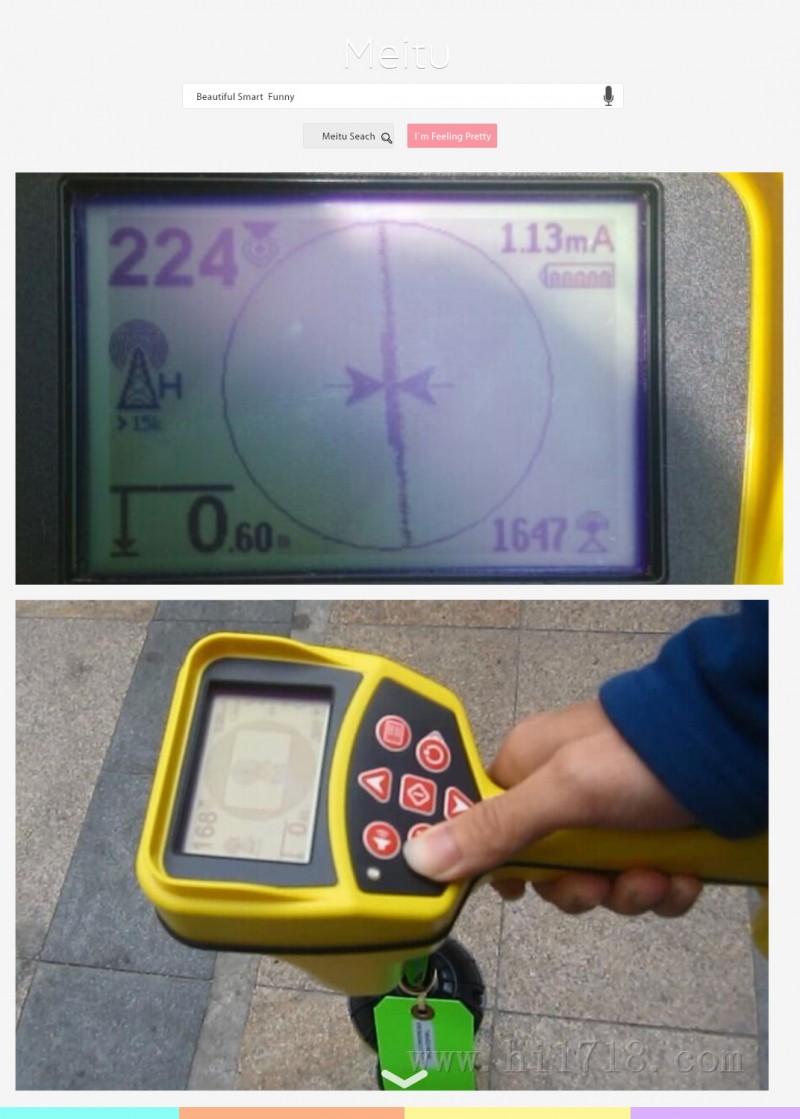

SR-20独特的图形显示功能和声音音调的不同可以帮助用户进行快速定位，通过以下特性可以：

1) 目标管线的显示和方向的改变可以实时指示地下管线的变化情况；

2) 左右导向箭头可以指引用户靠近目标管线；

3) 信号强度和

4) 接近信号强度也可以帮助用户快速靠近目标管线。

​仪器配置：

标准配置

ST-510发射机或ST-305发射机1台

SR-20接收机1台，

4＂感应式信号夹钳

直连导线1条，接地棒1根，仪器箱1个，说明书1套

金属管线定位仪/电缆管线探测仪/光纤探测仪/管线探测仪/：里奇SR-20/里奇SR-60/里奇SR-24

电缆定位仪，光缆定位仪，美国里奇SR-20

代理公司：深圳英飞铭科技有限公司

咨询： 曾小姐.
