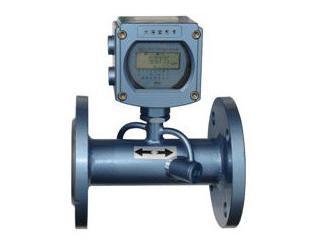

XD-100G 超声波流量计

XD-100G型管道式超声波流量计是以速度差法为原理来工作的，测量圆管内液体流量，本系列仪表采用了数字输出、数字分析、数字发射、数字接收等的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。XD-100G型管道式超声波流量计普遍适用于化工厂、石油机械、炼油、精炼、水及污水处理行业的所有应用。

XD-100G超声波流量计产品特点：

A:XD-100G管道式超声波流量计结构紧凑、坚固,精度高

B:有4～20mA或0～20m输出,可带RS-232通讯或RS-485通讯

C:OTC输出正、负、净累积流量脉冲信号或瞬时流量频率信号
      D:有声音报警提示功能,自动记忆前65日，前65个月，前5年的累积流量
      E:可输入5路模拟电流信号
      F:全中文液晶显示瞬时流量及正、负、净累积流量、流速、时间、模拟输入等数据
      G:继电器可输出近22种源信号

XD-100G管道式超声波流量计产品优点
低的始动流量，zui低可测流速达0.014m/s
超低功耗设计，功耗小于0.000555W
电池供电可连续工作6～10年
采用超声波传感器，无机械转动部分，10年免维护设计
双向流量均可测量
测量管段模具铸造，保证无泄漏
测量精度±0.99%、±1.9%、±3.1%可选



XD-100G管道式超声波流量计技术参数
测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
管径范围：DN15-1000mm全系列不同管径用户可选
管段长度：按普通水表规格尺寸设计
测量周期：默认3秒，1～31秒用户可选。
适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）
度：±1%、±2%、±3%可选
重复性精度：优于±0.5%
传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
防护等级：IP68，压铸铝仪表壳，水下2米正常工作
接口输出：RS232、RS485标准配置
           4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作
          有源4-20mA供电（两线制），无需电池即可正常工作
          RS232输出时主机切电工作，无需电池即可正常工作
          RS485输出时需要外加5V电源，无需电池即可正常工作

XD-100G管道式超声波流量计特点

      1:适用液体介质： 水，酸碱液,油类等单一均匀稳定的流体，浊度小于10000ppm，粒径小于1mm


2:适用介质温度： 温度:0℃～160℃

3:功能：正反向双向计量，可计量正、负、净累积流量；压力：≤1.6MPa


4:环境温/湿度： 主机-30℃～+80℃;传感器-40℃～+160℃，传感器可浸水工作，水深小于3m

5:适用管径：DN10mm～DN1000mm


6:直管段要求： 上游>10D，下游>5D 距泵出口>30D(D:管径)       流速范围： 0～±30m/s


7:精度等级： 优于0.999%                         重 复 性： 优于0.52%
