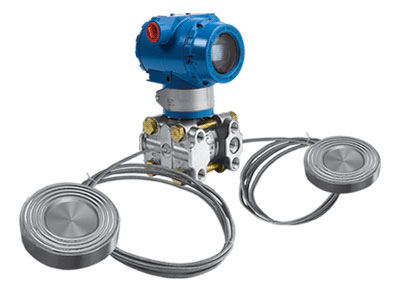

青岛3051DP型双法兰液位变送器

青岛3051DP型双法兰液位变送器远传装置形式

1、扁平式远传装置；

2、螺纹安装式远传装置；

3、法兰安装式远传装置；

4、插入筒式远传装置

青岛3051DP型双法兰液位变送器分析

结构简单：无任何可动或弹性元件，因此呆靠性高，维护量少。

安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

用途广泛；适用于高温高压、强腐蚀等介质的液位测量。

主要技术指标

有效检测范围：0-0.2-20m

精 度：0.5级、1级、1.5级

承压范围：负压、常压、高压(32MPa以下)

工作温度：-50～240℃

环境温度：-20～75℃

适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质

输出信号：4-20mA、二线制

供电电源：负载电阻 0-750Ω DC24V

固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。

现场显示：模拟显示0-、数字显示、现场深度

青岛3051DP型双法兰液位变送器选型注意点

双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。双法兰液位变送器又叫双法兰变送器或双法兰液位计，顾名思义肯定是有两个法兰，跟单法兰液位变送器还是有点区别的。

法兰式液位变送器在生产的时候经常需要进行特殊环境的工艺处理，要求量程小精度高，还要求法兰式液位变送器耐高温、耐腐蚀以及高过载承受能力。 所以在法兰式液位变送器的选型的时候一定要明确适用范围。
选择法兰式液位变送器时主要考虑以下因素：

1、测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等；

2、测量和控制要求，如测量范围、测量度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。

双法兰液位变送器选型的时候尤其要注意一个很重要的因素，就是差压式液位变送器，它是安装在液体容器的底部，通过表压信号来反映液位的高度。在制药、化工行业的液位测量的控制过程中， 盛装液体的容器经常处于有压的情况下，此时常规的静压式液位变送器变不能满足测量要求，由于在传感器电路和结构上的改进，提高了差压液位测量技术在制药和食品行业的实用价值。
