XJDY-1140 小角度检查仪

XJDY-1140型小角度检查仪是一种用于产生标准微小角度的测量仪器，其产生的标准角度范围0′~90′，用来校准框式水平仪、条式水平仪、合象水平仪、电子水平仪、自准直仪等角度示值精度。XJDY-1140型小角度检查仪装置选用进口电感测头和光栅传感器，替代量块，配套公司开发的计量检定软件，装置使用方便。

北京精科智创科技发展有限公司是一家主要是从事精密仪器设备，我们同中国科学院，北京科技大学，清华大学，上海交通大学，北京航空航天大学等建立了合作和研究中心，目前我们主要在安全控制设备，计量检测设备，科学材料研究设备，3D打印及空间技术的研发和销售，我们将同国内的科研机构和高等院校进行更加广泛的合作，服务于国内和国外广大客户，我们将提供优质产品，优质服务，共同开拓进取。

我们为你提供材料表征测量的一系列产品：

--------------------------------------------               ----------------------------------

一表征：压电材料d33测量仪
1、ZJ-3型压电测量仪

2、ZJ-4型d33测量仪

3、ZJ-5型积层压电测试仪

4、ZJ-6型静压电d33/d31/d15测量仪

5、ZJ-7型高温压电测试仪

★压电极化装置

1、PZT-JH10/4压电极化装置（10KV以下压电陶瓷同时极化1-4片）

2、PZT-JH10/8压电极化装置（10KV以下压电陶瓷同时极化1-8片）

3、PZT-JH20/8高压电极化装置（20KV以下压电陶瓷同时极化1-8片）

4、PZT-FJH20  /3高压真空，空气极化装置（20KV以下压电陶瓷及压电薄膜1-3片试样）

★ 压电制样装置

1、ZJ-D33-YP15压电陶瓷压片机（压力范围: 0--15T，0-24T，0-30T，0-40T2

2、ZJ-D33-SYP30电动型压电陶瓷压片机（压力范围: 0--15T，0-24T，0-30T，0-40T）

--------------------------------------------               ----------------------------------

第二表征 铁电材料测量系统及电滞回线测量系统

1、ZT-4C型综合铁电测量系统

2、JKZT-10A铁电材料综合参数测试仪

3、JKGT-G300高温铁电材料测量系统

-------------------------------------------------------------------                ----------

第三表征 热电材料分析测量系统及塞贝克系数测试仪

1、BKTEM-Dx热电性能分析系统

2、BKTEM-Dx热电器件性能分析系统

-----------------------------------------------------------------------------

第四表征 介电材料测试系统

1、 常温介电测量系统，常温介电材料测试仪

2、 高温介电测量系统，高温介电材料测试装置

-----------------------------------------------------------------------------

第四表征磁性材料测试系统

 XJDY-1140型小角度检查仪（计算机型）

关键词：微小角度，、条式水平仪，电子水平仪





一、 概述
  XJDY-1140型小角度检查仪是一种用于产生标准微小角度的测量仪器，其产生的标准角度范围0′~90′，用来校准框式水平仪、条式水平仪、合象水平仪、电子水平仪、自准直仪等角度示值精度。XJDY-1140型小角度检查仪装置选用进口电感测头和光栅传感器，替代量块，配套公司开发的计量检定软件，装置使用方便。

二 、检定规程：
《JJF1084-2002框式水平仪和条式水平仪校准规范》
《JJG191-2002 水平仪检定器检定规程》
《JJG103-2005 合象水平仪检定和电子水平仪检定规程》
《JJG202-2007 自准直仪检定规程》
三 、性能特点：

（1）产生的小角度无需人工计算, 角度值直接在计机上自动显示。检定数据自动保存和处理，报告自动生成

（2）人工调节丝杆使桥尺倾斜产生角度，取消工作量、复杂的垫量块和调零工作。

（3）装置产生的小角度范围：0′～1 o 30′（0～26mm/m）（用指示计）

0′～2 o 50′（0～50mm/m）（用量块）

（4）两传感器之间距离定位：500±0.05mm

（5）工作台平面度：300mm内平面度≤3μm， 测量头用工作台，平面度≤1μm ；

（6）选用小量程测头（示值范围0～2mm，分度值0.1μm），测量角度范围：0～14′（0～4mm/m）

（7） 选用大量程测头（示值范围0～13mm，分度值0.1μm），测量角度范围：0～1 o 30′（0～26mm/m）

(8) 精度：被测角度10′以内，精度是±0.1′′

      被测角度40′以内，精度是±0.2′′

      被测角度40′以外，精度是±0.3′′

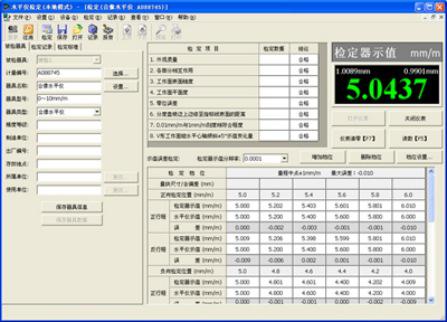

 五、检定软件



（1）软件界面中直接以原始记录方式直观地显示检定数据，检定数据和检定结果一目了然。
（2）自动读取数据，也可手动输入数据，自动计算误差，并判断被检器具是否合格。
（3）具有检定记录存储、预览和管理功能，用户可查阅或打印以前任意一次的报表或证书。
（4）以 Word 或 Excel方式输出检定原始记录和检定证书，方便打印和保存，检定原始记录和检定
    证书格式可根据工厂要求的格式设计。
主要技术指标
测量范围：≥±300″
数显分度值：0.1″,示值变动性：±0.3″
综合示值误差：±(0.3+标称分度值的5％) ″
纵向及横向水准器格值：20″
可测工件zui大尺寸(当有左右挡块时)：250mm
仪器尺寸与重量：384×150×202 mm(长×宽×高) ，约10 kg

包装清单
主机 (包括主机、定位块和测量砧块各一个、电源线一根),说明书一份。
