FESTO比例压力阀,FESTO比例压力阀工作原理
FESTO比例压力阀比例电磁铁是直流电磁铁，但它与普通直流电磁铁不同。普通直流电磁铁的衔铁只有吸合和断开两个工作位置，并且在吸合时磁路中几乎没有气隙.而比例电磁铁要求吸合力或位移与给定电流成比例。并在衔铁的全部工作行程上，磁路中保持一定的气隙‘.其结构主要由靴1、线圈2、壳体5和衔铁10等组成。线圈2中通电后产生磁场，因隔磁环4的存在。使磁力线主要部分通过衔铁10、气隙和靴1，形成回路口靴对衔铁产生吸力门在线圈中电流一定时。吸力的大小因靴1与衔铁间的距离不同而变化。但衔铁在气隙适中的一段行程中，吸力随位置的改变发生的变化很小。
流量350 … 8,800 l/min
-P- 电压18 … 30 V DC
-L- 压力调节范围
0 … 1 bar
0 … 2.5 bar
0 … 6 bar
0 … 10 bar
派生型
• 设定值输入采用模拟电压信号0 … 10 V
• 设定值输入采用模拟电流信号4 … 20 mA
结构特点：先导驱动活塞式压力阀
密封原理：软性密封
驱动方式：电驱动
控制方式：通过两位两通阀实现先导驱动
安装方式：采用通孔安装
安装位置：任意

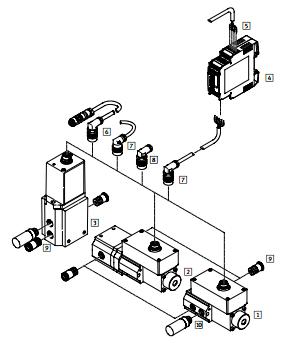

FESTO比例压力阀,FESTO比例压力阀工作原理附件 型号 简要说明
1 比例压力阀 MPPES 直动式
2 比例压力阀 MPPES 先导驱动式
3 比例压力阀 MPPE –
4 设定模块 MPZ MPZ 可产生 6+1 个模拟电压信号
5 数字量输入/输出 – 用于控制设定模块 –
6 连接电缆 KVIA-MPPE –
7 插入式插座，带电缆 KMPE-B –
8 直角式插座 MPPE-3-B –
9 快插接头 QS 用于连接标准外径的气管
aJ 消声器 U 安装在排气口
161160 MPPE-3-1/8-1-010-B
161163 MPPE-3-1/8-1-420-B
164315 MPPE-3-1/8-2,5-010-B
164316 MPPE-3-1/8-2,5-420-B
161161 MPPE-3-1/8-6-010-B
161164 MPPE-3-1/8-6-420-B
161162 MPPE-3-1/8-10-010-B
161165 MPPE-3-1/8-10-420-B
161166 MPPE-3-1/4-1-010-B
161169 MPPE-3-1/4-1-420-B
164317 MPPE-3-1/4-2,5-010-B
164318 MPPE-3-1/4-2,5-420-B
161167 MPPE-3-1/4-6-010-B
161170 MPPE-3-1/4-6-420-B
161168 MPPE-3-1/4-10-010-B
161171 MPPE-3-1/4-10-420-B
161172 MPPE-3-1/2-1-010-B
161175 MPPE-3-1/2-1-420-B
164319 MPPE-3-1/2-2,5-010-B
164320 MPPE-3-1/2-2,5-420-B
161173 MPPE-3-1/2-6-010-B
161176 MPPE-3-1/2-6-420-B
161174 MPPE-3-1/2-10-010-B
161177 MPPE-3-1/2-10-420-B
