LJC-50KV 电压击穿测量仪

符合GB1408-2006标准，采用计算机控制，操作简便，售后完善。

 北京中航鼎力仪器设备有限公司（简称鼎力仪器，DLYQ）于2016年注册成立，注册资金2000万元。是以研究院，大学，,北京工业大学精仪系专家作为公司技术团队。公司致力于各类试验仪器的研发、生产、制造及销售，并有研发软件的团队，公司总部坐落于美丽富饶的政治经济文化交流中心——北京市，物华天宝，人杰地灵。

公司自创建以来，一直保持着健康稳定的发展态势，并以年均增长速度快速持续发展，完善的客户服务体系，确保了鼎力仪器产品的设计先进，质量稳定，供货及时和服务周到。公司拥有自主的设计资质，已获得十余项国家产品。公司拥有一批专业从事设计、制造、安装、调试及售后服务的员工队伍：在软件设计和技术研发上，公司拥有工业大学高级工程师的团队和精湛、勇于创新的中青年技术人员和项目人员；鼎力仪器本着“铸造辉煌，质量”的坚定信念。

鼎力仪器立志打造精深，通过不断与用户的深入合作持续改进产品，保证用户对品牌的长期信任。我们对品牌成功的定义或许与众不同，我们的目标是成为国内用户二次购买率Z高的试验仪机品牌，即用户流失率低的企业。

展望未来，鼎力仪器正在以打造基业长青企业的发展目标为指导，全面提升内部管控，按照专业化、规模化、品牌化、资本化的发展策略，持续领先。同时，鼎力仪器不断致力于与知名企业集团强强合作。

 产品名称：中航鼎力LJC-50KV计算机控制电压击穿试验仪

符合国标：GB/T1408-2006、ASTM D149

试验方式：直流/交流：击穿试验、耐压试验、阶梯试验

显示方式：曲线/数据显示，数据打印。

试验空间：缘油/空气

升压速率：0.1KV/S-3KV/S

电压精度：1.5%

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

4、型号可选：LJC-20KV电压击穿试验仪；LJC-50KV电压击穿试验仪；LJC-100KV电压击穿试验仪；LJC-150KV电压击穿试验仪。

一、满足标准：

     满足GB1408.1-2006《缘材料电气强度试验方法，第1部分；工频下试验》 第2部分：对应用直流电压试验的附加要求》、GB/T1695-2005《 硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149、ASTM D 3755标准要求设计制造。

二、适用材料：

    主要适用于固体缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、缘漆、硫化橡胶、电缆纸、缘漆漆膜、硬质橡胶、纸板等缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。

三、基本功能：

    由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

四、结构特点：

    采用立式箱体结构，大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了新标准里面关于慢速试验和快速试验的新要求，保证用户可以自由选择升压速率。

五、主要技术要求：

1、设备输入电压： 220V (普通试验室电源均可兼容)；

2、试验电压方式： 交流 0--50 KV；

                  直流 0--50 KV；

3、电器容量：5KVA；

4、试验方法：0-50KV全量程可调(采用电压采样器件)；

5、击穿及耐压试验升压速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

  2 KV/S

2.5 KV/S

3.0 KV/S(此项满足新标准里面快速升压试验要求)；

6、试验方式：

           直流试验：1、匀速升压  2、阶梯升压  3、耐压试验

           交流试验：1、匀速升压  2、阶梯升压  3、耐压试验

注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。

8、本仪器采用无触点原件匀速调压方式

09、支持短时间内短路试验要求。

10、电压测量误差： 1.5%。

11、试验电压连续可调：0-50 KV

12、耐压时间设定：0-6小时(可通过软件连续设定)。

13、主机尺寸：约1500mm*1000mm*1600mm（长宽高）。

14、主机重量：约100KG。

15、九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)保护接地

(9)试验完成后电磁放电

六、试验方式：

1、缘试样空气中击穿、耐压试验或阶梯试验；

2、缘试样浸油中击穿、耐压试验或阶梯试验；

注：根据用户要求，可定制其他试验方式。

七、试验软件：

1、试验软件是我公司新研发的功能强大、操作简单、显示直观的试验软件系统；

2、采用计算机控制通过人机对话方式，完成对缘介质工频电压击穿，工频耐压试验；

3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定；

10、试验结果数据可导入EXECL,WORD文档编辑；

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

注：其它未尽事宜请联系我们，我们将竭诚为您服务。

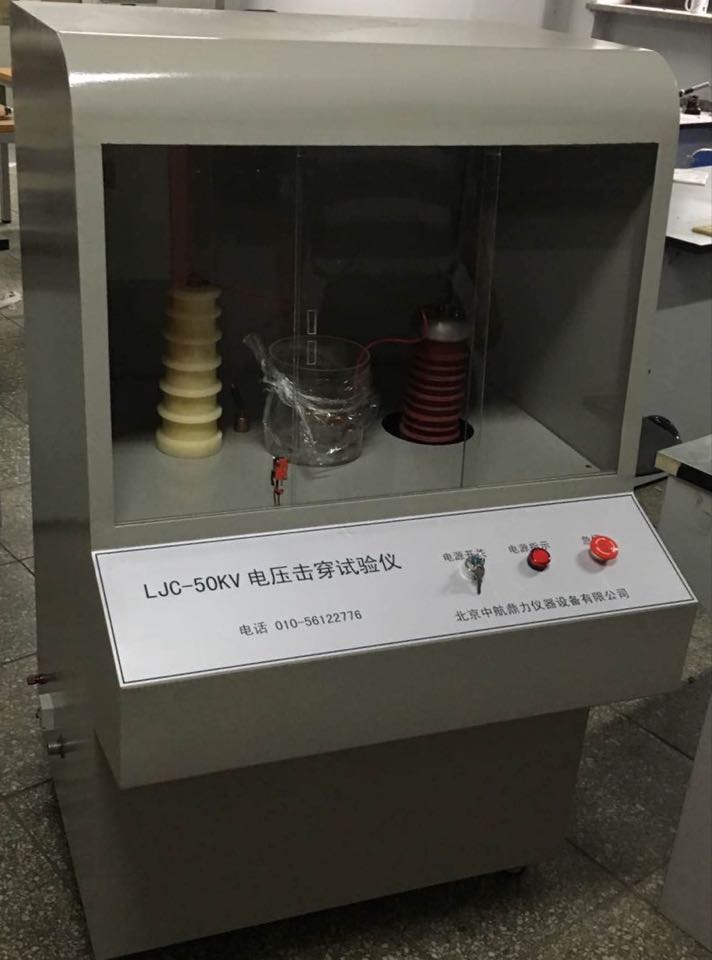

主机：仅供参考





  电压击穿试验仪性能解析

击穿电压试验仪仪器的实验原理是由高压试验变压器产生高电压，

通过电机改变调压器的输出给高压试验变压器原边，

从而得到连续可调的交流电压。即可得到连续可调的高电压。

由于交流调压通常是通过自耦调压器来完成调压的精度受自耦调压器的总匝数有关，

理论上有△U=U0/n。式中△U表示调压可得到zui小调压增量值

；U0是调压器的输入电压；n是自耦调压器线圈匝数

例如：自耦调压器线圈匝数为1500匝，输入电压220V，若高压变压器输出为100KV。

用此调压器可得到的zui小高压调压增量为220*100*1000/1500/200=73（v）。既在此时的实验条件下调压

的zui小电压增量要达到73V之多。

若高压变压器输出为50KV时，其它条件还是上述，则调压的zui小电压增量也要有73/2=36.5V。从以上分析可看出，

若想较小增量间隔就要增大n的数值，但增大n会迅速增大设备体积和成本。

若想满足GB1408中的第10.3条之规定，仅能通过电子式调压实现。此时会有另一个问题，通过电子式调压进行材料的工频试验时会引起较大的高次谐波，

高次谐波对材料电气强度产生影响还有待商榷。
