SMC集装型比例阀,福建SMC办事处
主要规格：
供给压力 注 1） 设定压力+ 0.1MPa,但zui大为 1MPa
0.005～0.1MPa (ITV101-1，ITV201-1，ITV301-1)
设定压力 0.005～0.5MPa (ITV103-1，ITV203-1，ITV303-1)
0.005～0.9MPa (ITV105-1，ITV205-1，ITV305-1)
约 200L/min (ANR) {ITV1000}(供给压力：0.7MPa)
zui大流量 约 1500L/min (ANR) {ITV2000}(供给压力：0.7MPa)
约 5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)
24VDC±10% (ITV100-1，ITV200-1，ITV300-1)
电源电压 注 2）
12～15VDC (ITV101-1，ITV201-1，ITV301-1)
电源电压 DC24V 型：0.12A 以下
消费电流
电源电压 DC12～15V 型：0.18A 以下
4～20mADC （ITV10-01，ITV20-01，ITV30-01）
电流型
0～20mADC （ITV10-11，ITV20-11，ITV30-11）
0～5VDC （ITV10-21，ITV20-21，ITV30-21）
输入信号 注 2）
电压型
0～10VDC （ITV10-31，ITV20-31，ITV30-31）
电流型 250 以下
输入阻抗
电压型 约 6.5K
直线性 ±1.0% F.S.以下
延滞性 0.5% F.S.以下
重复精度 ±0.5% F.S.以下
zui小压力调整 ：调整范围 额定值的 0～50%
附加机能 zui大压力调整 ：调整范围 额定值的 10～
键锁定机能 ：持续摁住 UP 键 2 秒以上，再摁住 SET 键，可实现对操作键的锁定。
表示精度 ±3% F.S.
模拟输出 1～5VDC （负载阻抗：1 KΩ 以上）
监视输出
输出精度 ±6% F.S.
使用温度 0～50℃（无结露）
温度特性 ±0.12% F.S. / ℃以下
输入信号的保护机能
输入信号超过额定值的 150%时，显示 LED 上表示为出错（ ），机能停止。
电流输入型时，输入信号达到 40mADC 以上 ，保 回路 始 作。 时 护 开动
耐电压 外部端子和壳体间加载 AC1500V 50/60Hz 1 分钟
缘阻抗 外部端子和壳体间 100M 以上(用 DC500V 兆欧表测量)
耐振动 频率 10～50Hz 振幅 1.5mm 加速度 10G X，Y，Z 各方向 2 小时
耐冲击 30G，X，Y，Z 三方向各 3 回
保护构造 本体：IP65 相当 电缆接线端子：IP67
质量 约 250g(无附属品){ITV1000} 约 350g(无附属品){ITV2000} 约 620g(无附属品){ITV3000}
SMC集装型比例阀,福建SMC办事处

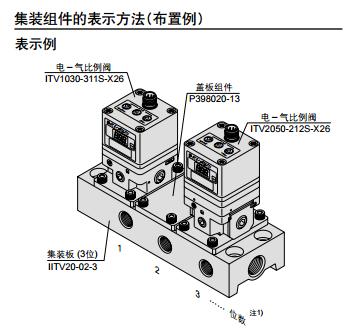

注1) 电－气比例阀的排列，以OUT通口作为正面，从左侧算起为第1位、
第2位…。
注2) 所装电－气比例阀的连接口径为RC1/8(ITV1000)、RC1/4(ITV2000)。
注3) 位数多的场合，供给侧的配管使用钢管等，尽可能使用大内径的配管。
注4) 电缆插头推荐使用直线型。安装直角型有可能出现干涉。
注5) 盖板及不同设定压力混装的场合，应说明其情况及集装位置的顺序。
IITV00-03
IITV00-04
IITV00-05
IITV00-06
IITV00-08
IITV00-10
IITV20-02-5
IITV00-03
IITV00-04
IITV00-05
IITV00-06
IITV00-08
IITV00-10
IITV20-02-5
IITV00-03
IITV00-04
IITV00-05
IITV00-06
IITV00-08
IITV00-10
IITV20-02-5
