产品简介

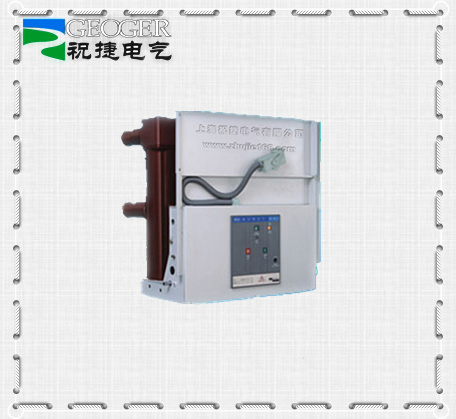

VS1-40.5户内高压真空断路器是樊高电气有限公司新开发产品，主要用于额定电压40.5kV,三相交流50Hz电力系统中,可供工矿企业,发电厂及变电站做保护和控制之用,尤其适用于各种频繁操作场所。
公司简介
上海祝捷电气科技有限公司是一家专业从事电力设备制造生产的企业。企业创办以来，以拼搏奋发的精神，积极引进人才和科技，致力于冲压件的设计与开发，并将电力设备质量列为企业生存和发展为目标。经过多年生产的技术累积和沉淀，打造出了一支团队，凝聚了多位模具工程师，他们正用丰富的技术和对产品质量的负责精神，对细节到每一件产品和服务之中。几年来，不断提电力设备生产工艺。
展开
产品说明
产品概述 VS1-40.5户内高压真空断路器是樊高电气有限公司新开发产品，主要用于额定电压40.5kV,三相交流50Hz电力系统中,可供工矿企业,发电厂及变电站做保护和控制之用,尤其适用于各种频繁操作场所。本产品符合GB11022《高压开关设备和控制设备标准的共用技术要求》、GB1984《交流高压断路器》及IEC56《高压交流断路器》等标准要求。
·主要技术参数
(户内高压真空断路器VS-40.5型)
序号
|
项目 |
单位 |
技术参数 |
1
|
触头开距 |
mm |
18~20 |
2
|
超行程 |
3~5 |
3
|
触头允许磨损厚度 |
3 |
4
|
平均分闸速度(触头分离后8mm) |
m/s |
1.0~1.5 |
5
|
平均合闸速度(触头闭合前12mm) |
0.5~0.9 |
6
|
触头合闸弹跳时间 |
≤3 |
7
|
三相分闸不同期性 |
≤2 |
8
|
三相合闸不同期性 |
ms |
≤2 |
9
|
合闸时间 |
≤90 |
10
|
分闸时间 |
≤60 |
11
|
各相导电回路直流电阻(上下梅花触头之间) |
μΩ |
1250A |
1600A，2000A |
| ≤50 |
≤40 |
12
|
相间中心距 |
mm |
300±2 |
序号
|
项目 |
单位 |
技术参数 |
1
|
额定电压 |
kV |
40.5 |
| 2 |
额定缘水平 |
1min工频耐压 |
95 |
| 雷电冲击耐压(峰值) |
185 |
3
|
额定电流 |
A |
630，1250，1600，2000 |
4
|
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
5
|
额定短路关合电流(峰值) |
50 |
63 |
80 |
6
|
额定操作顺序 |
|
0-0.3s-Co-180s-Co |
7
|
额定失步开断电流 |
kA |
5 |
6.25 |
8 |
8
|
额定异相短路开断流 |
17.4 |
21.7 |
27.4 |
9
|
额定短路开断电流直流分量平均值 |
|
≤48% |
10
|
额定电容器组开断电流 |
A |
400 |
11
|
额定短路持续时间 |
S |
4 |
12
|
额定短路开断电流开断次数 |
次 |
20 |
13
|
开断时间 |
ms |
≤80 |
14
|
机械寿命 |
次 |
20000 |
15
|
断路器质量 |
Kg |
260 |
外形及安装尺寸：
