价格：电议
所在地：北京
型号： 2.5P13*13 K0.8
更新时间：2019-12-03
浏览次数：1244
公司地址：北京市通州区土桥中街140号金隅自由筑1-1-1706
张文庆(先生)
进行斜射探伤用的探头，主要用于横波探伤。斜探头由斜块、压电晶片、吸声材料、外壳、插座等组成。超声波的发射/接收由压电晶片完成；斜块的作用是实现波型的转换，当入射角（á）在一临界角和第二临界角之间时，根据超声波在不同声阻
抗界面的折射定律，工件中只有横波的存在；吸声材料用来吸收晶片背面、斜块四周发散的噪声；外壳起到支撑、保护、电磁屏蔽等作用；插座为电信号接口，通过探头线连接到仪器。
斜探头折射角的大小通过K 值来标明。在探头的型号上标明检测钢工件时的K 值，K=tg(Θ)，即折射角度的正切值。常用的K 值有0.8、1.0、1.5、2.0、2.5、3.0 等几种。采用K 值标称探头，缺陷的定位计算比较方便。
斜探头的声束与探头表面倾斜，因此可用于检测直声束无法到达的部位、或者缺陷的方向与检测面之间存在夹角的区域。进行斜射探伤用的探头，主要用于横波探伤。斜探头由斜块、压电晶片、吸声材料、外壳、插座等组成。
单晶斜探头应用领域：
单晶斜探头简介：
进行斜射探伤用的探头，主要用于横波探伤。斜探头由斜块、压电晶片、吸声材料、外壳、插座等组成。
单晶斜探头功能特点：
超声波的发射/接收由压电晶片完成。
斜块的作用是实现波型的转换，当入射角（α）在一临界角和第二临界角之间时，根据超声波在不同声阻抗界面的折射定律，工件中只有横波的存在。
吸声材料用来吸收晶片背面、斜块四周发散的噪声。
外壳起到支撑、保护、电磁屏蔽等作用。
插座为电信号接口，通过探头线连接到仪器。
斜探头折射角的大小通过 K值来标明。
斜探头的声束与探头表面倾斜，因此可用于检测直声束无法到达的部位、或者缺陷的方向与检测面之间存在夹角的区域。
单晶斜探头型号规格：
斜探头（大尺寸晶片）
|
频率(MHz) |
晶片尺寸(mm) |
型号 |
外壳 |
插座 |
|
1 |
13*13 |
1P13*13 K1 |
B2 |
Q9 |
|
1P13*13 K1.5 |
||||
|
1P13*13 K2 |
||||
|
1.25 |
13*13 |
1.25P13*13 K0.8 |
B2 |
|
|
1.25P13*13 K1 |
||||
|
1.25P13*13 K1.5 |
||||
|
1.25P13*13 K2 |
||||
|
1.25P13*13 K2.5 |
||||
|
1.25P13*13 K3 |
||||
|
13*13 |
1.25P18*18 K0.8 |
B1 |
||
|
1.25P18*18 K1 |
||||
|
1.25P18*18 K1.5 |
||||
|
1.25P18*18 K2.0 |
||||
|
1.25P18*18 K2.5 |
||||
|
1.25P18*18 K3 |
||||
|
2.5 |
10*16 |
2.5P10*16 K0.8 |
B2 |
|
|
2.5P10*16 K1 |
||||
|
2.5P10*16 K1.5 |
||||
|
2.5P10*16 K2 |
||||
|
2.5P10*16 K2.5 |
||||
|
2.5P10*16 K3 |
||||
|
13*13 |
2.5P13*13 K0.8 |
B2 |
||
|
2.5P13*13 K1 |
||||
|
2.5P13*13 K1.5 |
||||
|
2.5P13*13 K2 |
||||
|
2.5P13*13 K2.5 |
||||
|
2.5P13*13 K3 |
||||
|
18*18 |
2.5P18*18 K0.8 |
B1 |
||
|
2.5P18*18 K1 |
||||
|
2.5P18*18 K1.5 |
||||
|
2.5P18*18 K2 |
||||
|
2.5P18*18 K2.5 |
||||
|
2.5P18*18 K3 |
||||
|
5 |
10*16 |
5P10*16 K1 |
B2 |
|
|
5P10*16 K0.8 |
||||
|
5P10*16 K1.5 |
||||
|
5P10*16 K2 |
||||
|
5P10*16 K2.5 |
||||
|
5P10*16 K3 |
||||
|
13*13 |
5P13*13 K0.8 |
B2 |
||
|
5P13*13 K1 |
||||
|
5P13*13 K1.5 |
||||
|
5P13*13 K2 |
||||
|
5P13*13 K2.5 |
||||
|
5P13*13 K3 |
*分普通前沿和短前沿两种。
*可根据客户需要定做其他规格的探头，详情请联系。
单晶斜探头
小型斜探头
|
频率(MHz) |
晶片尺寸(mm) |
型号 |
外壳 |
插座 |
|
2.5 |
8*12 |
2.5P8*12 K0.8 |
B3 |
Q9 |
|
2.5P8*12 K1 |
||||
|
2.5P8*12 K1.5 |
||||
|
2.5P8*12 K2 |
||||
|
2.5P8*12 K2.5 |
||||
|
2.5P8*12 K3 |
||||
|
9*9 |
2.5P9*9 K0.8 |
|||
|
2.5P9*9 K1 |
||||
|
2.5P9*9 K1.5 |
||||
|
2.5P9*9 K2 |
||||
|
2.5P9*9 K2.5 |
||||
|
2.5P9*9 K3 |
||||
|
5 |
8*12 |
5P8*12 K0.8 |
||
|
5P8*12 K1 |
||||
|
5P8*12 K1.5 |
||||
|
5P8*12 K2 |
||||
|
5P8*12 K2.5 |
||||
|
5P8*12 K3 |
||||
|
9*9 |
5P9*9 K0.8 |
|||
|
5P9*9 K1 |
||||
|
5P9*9 K1.5 |
||||
|
5P9*9 K2 |
||||
|
5P9*9 K2.5 |
||||
|
5P9*9 K3 |
单晶斜探头
微型斜探头
|
频率(MHz) |
晶片尺寸(mm) |
型号 |
外壳 |
插座 |
|
2.5 |
6*8 |
2.5P6*8 K0.8 |
B4 |
Q9 |
|
2.5P6*8 K1 |
||||
|
2.5P6*8 K1.5 |
||||
|
2.5P6*8 K2 |
||||
|
2.5P6*8 K2.5 |
||||
|
2.5P6*8 K3 |
||||
|
5 |
6*6 |
5P6*6 K0.8 |
B5 |
Q6 |
|
5P6*6 K1 |
||||
|
5P6*6 K1.5 |
||||
|
5P6*6 K2 |
||||
|
5P6*6 K2.5 |
||||
|
5P6*6 K3 |
||||
|
6*8 |
5P6*8 K0.8 |
B4 |
Q9 |
|
|
5P6*8 K1 |
||||
|
5P6*8 K1.5 |
||||
|
5P6*8 K2 |
||||
|
5P6*8 K2.5 |
||||
|
5P6*8 K3 |
单晶斜探头
小径管探头
|
频率(MHz) |
晶片尺寸(mm) |
型号 |
K值对应的 |
插座 |
|
5 |
6*6 |
5P6*6 K2 |
38.7° |
Q6 |
|
5P6*6 K2 |
45.0° |
|||
|
5P6*6 K2 |
50.2° |
|||
|
5P6*6 K2 |
56.3° |
|||
|
5P6*6 K2 |
60.9° |
|||
|
5P6*6 K2 |
63.4° |
|||
|
5P6*6 K2 |
65.6° |
|||
|
5P6*6 K2 |
68.2° |
|||
|
5P6*6 K2 |
70.3° |
|||
|
5P6*6 K2 |
71.6° |
单晶斜探头使用方法：
单晶斜探头销售区域：
单晶斜探头参考价格：

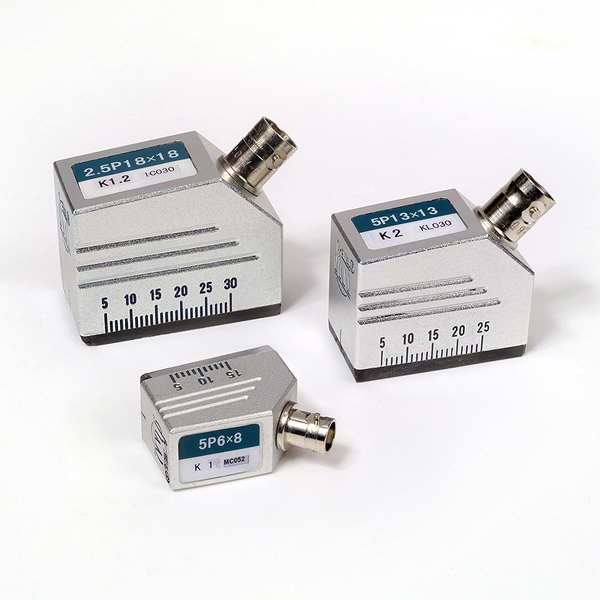

单晶斜探头参考图片：
