SMC气缸对于接近行程末端时速度较高的SMC气缸，不采取必要措施，活塞就会以很大的力(能量)撞击端盖，引起振动和损坏机件。为了使活塞在行程末端运动平稳，不产生冲击现象。在SMC气缸两端加设缓冲装置，一般称为缓冲SMC气缸。缓冲SMC气缸见图42.2-4，主要由活塞杆1、活塞2、缓冲柱塞3、单向阀5、节流阀6、端盖7等组成。其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。在活塞运动接近行程末端时，活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时，封在SMC气缸右腔内的剩余气体被压缩，缓慢地通过节流阀6及气孔8排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。调节节流阀6阀口开度的大小，即可控制排气量的多少，从而决定了被压缩容积(称缓冲室)内压力的大小，以调节缓冲效果。若令活塞反向运动时，从气孔8输入压缩空气，可直接顶开单向阀5，推动活塞向左运动。SMCSMC气缸主要用于机床夹具和线材卷曲等装置上。双作用SMC气缸指两腔可以分别输入压缩空气，实现双向运动的SMC气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类SMC气缸使用为广泛。双活塞杆双作用SMC气缸双活塞杆SMC气缸有缸体固定和活塞杆固定两种。其工作原理见图42.2-3。缸体固定时，其所带载荷(如工作台)与SMC气缸两活塞杆连成一体，压缩空气依次进入SMC气缸两腔(一腔进气另一腔排气)，活塞杆带动工作台左右运动，工作台运动范围等于其有效行程s的3倍。安装所占空间大，一般用于小型设备上。塞杆固定时，为管路连接方便，活塞杆制成空心，缸体与载荷(工作台)连成一体，压缩空气从空心活塞杆的左端或右端进入SMC气缸两腔，使缸体带动工作台向左或向左运动，工作台的运动范围为其有效行程s的2倍。适用于中、大型设备。

1.SMC气缸的选型步骤SMC气缸的选型应根据工作要求和条件,正确选择SMC气缸的类型.下面以单活塞杆双作用缸为例介绍SMC气缸的选型步骤.

(1)SMC气缸缸径.根据SMC气缸负载力的大小来确定SMC气缸的输出力,由此计算出SMC气缸的缸径.

(2)SMC气缸的行程.SMC气缸的行程与使用的场合和机构的行程有关,但一般不选用满行程.

(3)SMC气缸的强度和稳定性计算

(4)SMC气缸的安装形式.SMC气缸的安装形式根据安装位置和使用目的等因素决定.一般情况下,采用固定式SMC气缸.在需要随工作机构连续回转时(如车床,磨床等),应选用回转SMC气缸.在活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式SMC气缸.有特殊要求时,应选用相应的特种SMC气缸.

(5)SMC气缸的缓冲装置.根据活塞的速度决定是否应采用缓冲装置. 南宁smcSMC气缸

(6)磁性开关.当气动系统采用电气控制方式时,可选用带磁性开关的SMC气缸.

(7)其它要求.如SMC气缸工作在有灰尘等恶劣环境下,需在活塞杆伸出端安装防尘罩.要求无污染时需选用无给油或无油润滑SMC气缸.

2.SMC气缸直径计算SMC气缸直径的设计计算需根据其负载大小,运行速度和系统工作压力来决定.先,根据SMC气缸安装及驱动负载的实际工况,分析计算出SMC气缸轴向实际负载f,再由SMC气缸平均运行速度来选定SMC气缸的负载率θ,初步选定SMC气缸工作压力(一般为0.4mpa～0.6mpa),再由f/θ,计算出SMC气缸理论出力ft,后计算出缸径及杆径,并按标准圆整得到实际所需的缸径和杆径.例题SMC气缸推动工件在水平导轨上运动.已知工件等运动件质量为m=250kg,工件与导轨间的摩擦系数=0.25,SMC气缸行程s为400mm,经1.5s时间工件运动到位,系统工作压力p=0.4mpa,试选定SMC气缸直径.解:SMC气缸实际轴向负载f=mg=0.25×250×9.81=613.13nSMC气缸平均速度s400v==≈267mm/st1.5选定负载率θ=0.5则SMC气缸理论输出力f1=f双作用SMC气缸理论推力θ=613.13=1226.6n0.51f1=πd2p4SMC气缸直径按标准选定SMC气缸缸径为63mm.d=4ft4×1226.3=≈62.48mmπp3.14。

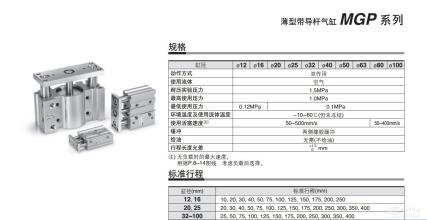

SMC气缸选型手册下载如下图：
