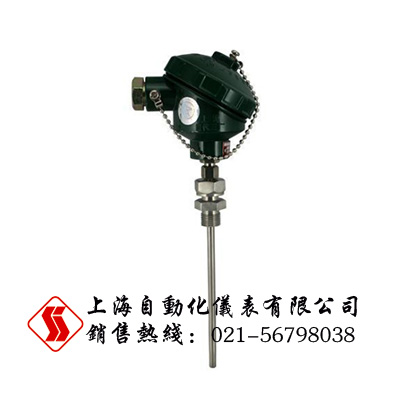

WZPK-236 铠装铂电阻

WZPK-236铠装铂电阻（上海自动化仪表三厂）是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有

上海士业自动化设备有限公司创建于2008年，本企业是国家二级企业、上海市高新技术企业，并是国内历史悠久、规模较大的温度仪表专业生产厂之一。现生产接触式仪表(热电偶、热电阻、双金属温度计及温度补偿导线）;非接触式仪表（光学高温计、辐射高温计、红外测温仪、光导纤维温度仪）;智能数显记录调节仪表;计量标准校验装置等四大系列,以及与其配套使用的仪表产品。广泛用于火电、核电、石油、化工、轻工、纺织、冶金、机械制造、医药、食品以及国防科研行业和自动化控制系统，产品符合IEC标准，并通过了大亚湾核电站合格供应商的资格上海士业自动化仪表有限公司将以人为本。凭借一流的技术、一流的产品、一流的售前售后服务。在各个领域进行实质性的双赢合作，推动仪器仪表产业的共同发展。



WZPK-236铠装铂电阻（上海自动化仪表三厂）

（一）WZPK-236铠装铂电阻产品简介

铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护套采用不锈钢，内充满高密度氧化物质缘体，因此，它具有很强的抗污染性能和优良的机械强度，适 合安装在环境恶劣的场合。

铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性 ，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供的温度变化输入信号，应符合JB/T8622-1997标准。

（二）WZPK-236铠装铂电阻工作原理

铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的 温度值。

（三）WZPK-236铠装铂电阻主要技术指标

分度号Pt100：A级R0=100±0.06Ω

             B级 R0=100±0.12Ω

◆量程规格

型号	分度号	测温范围℃	精度等级	允许偏差Δt℃
WZPK	Pt100	-200～500	A级	±(0.15+0.002ㄧtㄧ)
			B级	±(0.30+0.005ㄧtㄧ)

注：式中“t”为感温元件实测温度值

◆公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上， 允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间， 用T0.5表示。

◆热电阻缘电阻：常温缘电阻的实验电压可取直流10-100V任意值，环境温度在15～35℃范围内，相对湿度应不大于 80%，常温缘电阻值应不小于100 MΩ。

◆热电阻允许通过电流：通过铠装铂电阻的测量电流zui大不超过5mA。

（四）WZPK-236铠装铂电阻型号表示



（五）WZPK-236铠装铂电阻型号规格

◆简易端子

型号	分度号	测温范围℃	精度等级	热响应时间T0.5S	直径mm	长度Lmm	安装固定装置
WZPK-103S	Pt100	-200~500	A级 或 B级	≤3	￠3	单支长度 100 150 200 250 300 400 500 750 1000 双支长度 100 150 200 250 300 400 500	无固定装置
WZPK-104S				≤5	￠4
WZPK-105S				≤8	￠5
WZPK-106S				≤12	￠6
WZPK2-105SA				≤8	￠5
WZPK2-106SA				≤12	￠6
WZPK-203S				≤3	￠3		固定卡套螺栓
WZPK-204S				≤5	￠4
WZPK-205S				≤8	￠5
WZPK-206S				≤12	￠6
WZPK2-205SA				≤8	￠5
WZPK2-206SA				≤12	￠6
WZPK-303S				≤3	￠3		可动卡套螺栓
WZPK-304S				≤5	￠4
WZPK-305S				≤8	￠5
WZPK-306S				≤12	￠6
WZPK2-305SA				≤8	￠5
WZPK2-306SA				≤12	￠6
WZPK-403S				≤3	￠3		固定卡套法兰
WZPK-404S				≤5	￠4
WZPK-405S				≤8	￠5
WZPK-406S				≤12	￠6
WZPK2-405SA				≤8	￠5
WZPK2-406SA				≤12	￠6
WZPK-503S				≤3	￠3		可动卡套法兰
WZPK-504S				≤5	￠4
WZPK-505S				≤8	￠5
WZPK-506S				≤12	￠6
WZPK2-505SA				≤8	￠5
WZPK2-506SA				≤12	￠6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

2）双支为三线制引线

◆防溅式接线盒

型号	分度号	测温范围℃	精度等级	热响应时间T0.5S	直径mm	长度Lmm	安装固定装置
WZPK-123S	Pt100	-200~500	A级 或 B级	≤3	￠3	单支长度 100 150 200 250 300 400 500 750 1000 双支长度 100 150 200 250 300 400 500	无固定装置
WZPK-124S				≤5	￠4
WZPK-125S				≤8	￠5
WZPK-126S				≤12	￠6
WZPK2-125SA				≤8	￠5
WZPK2-126SA				≤12	￠6
WZPK-223S				≤3	￠3		固定卡套螺栓
WZPK-224S				≤5	￠4
WZPK-225S				≤8	￠5
WZPK-226S				≤12	￠6
WZPK2-225SA				≤8	￠5
WZPK2-226SA				≤12	￠6
WZPK-323S				≤3	￠3		可动卡套螺栓
WZPK-324S				≤5	￠4
WZPK-325S				≤8	￠5
WZPK-326S				≤12	￠6
WZPK2-325SA				≤8	￠5
WZPK2326SA				≤12	￠6
WZPK-423S				≤3	￠3		固定卡套法兰
WZPK-424S				≤5	￠4
WZPK-425S				≤8	￠5
WZPK-426S				≤12	￠6
WZPK2-425SA				≤8	￠5
WZPK2-426SA				≤12	￠6
WZPK-523S				≤3	￠3		可动卡套法兰
WZPK-524S				≤5	￠4
WZPK-525S				≤8	￠5
WZPK-526S				≤12	￠6
WZPK2-525SA				≤8	￠5
WZPK2-526SA				≤12	￠6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

2）双支为三线制引线

◆防水式接线盒

型号	分度号	测温范围℃	精度等级	热响应时间T0.5S	直径mm	长度Lmm	安装固定装置
WZPK-133S	Pt100	-200~500	A级 或 B级	≤3	￠3	单支长度 100 150 200 250 300 400 500 750 1000 双支长度 100 150 200 250 300 400 500	无固定装置
WZPK-134S				≤5	￠4
WZPK-135S				≤8	￠5
WZPK-136S				≤12	￠6
WZPK2-135SA				≤8	￠5
WZPK2-136SA				≤12	￠6
WZPK-233S				≤3	￠3		固定卡套螺栓
WZPK-234S				≤5	￠4
WZPK-235S				≤8	￠5
WZPK-236S				≤12	￠6
WZPK2-235SA				≤8	￠5
WZPK2-236SA				≤12	￠6
WZPK-333S				≤3	￠3		可动卡套螺栓
WZPK-334S				≤5	￠4
WZPK-335S				≤8	￠5
WZPK-336S				≤12	￠6
WZPK2-335SA				≤8	￠5
WZPK2-336SA				≤12	￠6
WZPK-433S				≤3	￠3		固定卡套法兰
WZPK-434S				≤5	￠4
WZPK-435S				≤8	￠5
WZPK-436S				≤12	￠6
WZPK2-435SA				≤8	￠5
WZPK2-436SA				≤12	￠6
WZPK-533S				≤3	￠3		可动卡套法兰
WZPK-534S				≤5	￠4
WZPK-535S				≤8	￠5
WZPK-536S				≤12	￠6
WZPK2-535SA				≤8	￠5
WZPK2-536SA				≤12	￠6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

2）双支为三线制引线

◆插座式端子

型号	分度号	测温范围℃	精度等级	热响应时间T0.5S	直径mm	长度Lmm	安装固定装置
WZPK-163S	Pt100	-200~500	A级 或 B级	≤3	￠3	单支长度 100 150 200 250 300 400 500 750 1000 双支长度 100 150 200 250 300 400 500	无固定装置
WZPK-164S				≤5	￠4
WZPK-165S				≤8	￠5
WZPK-166S				≤12	￠6
WZPK2-165SA				≤8	￠5
WZPK2-166SA				≤12	￠6
WZPK-263S				≤3	￠3		固定卡套螺栓
WZPK-264S				≤5	￠4
WZPK-265S				≤8	￠5
WZPK-266S				≤12	￠6
WZPK2-265SA				≤8	￠5
WZPK2-266SA				≤12	￠6
WZPK-363S				≤3	￠3		可动卡套螺栓
WZPK-364S				≤5	￠4
WZPK-365S				≤8	￠5
WZPK-366S				≤12	￠6
WZPK2-365SA				≤8	￠5
WZPK2366SA				≤12	￠6
WZPK-463S				≤3	￠3		固定卡套法兰
WZPK-464S				≤5	￠4
WZPK-465S				≤8	￠5
WZPK-466S				≤12	￠6
WZPK2-465SA				≤8	￠5
WZPK2-466SA				≤12	￠6
WZPK-563S				≤3	￠3		可动卡套法兰
WZPK-564S				≤5	￠4
WZPK-565S				≤8	￠5
WZPK-566S				≤12	￠6
WZPK2-565SA				≤8	￠5
WZPK2-566SA				≤12	￠6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

2）双支为三线制引线

◆带延长导线

型号	分度号	测温范围℃	精度等级	热响应时间T0.5S	直径mm	长度Lmm	安装固定装置
WZPK-173S	Pt100	-200~500	A级或B级	≤3	￠3	单支长度 100 150 200 250 300 400 500 750 1000 双支长度 100 150 200 250 300 400 500	无固定装置
WZPK-174S				≤5	￠4
WZPK-175S				≤8	￠5
WZPK-176S				≤12	￠6
WZPK2-175SA				≤8	￠5
WZPK2-176SA				≤12	￠6
WZPK-273S				≤3	￠3		固定卡套螺栓
WZPK-274S				≤5	￠4
WZPK-275S				≤8	￠5
WZPK-276S				≤12	￠6
WZPK2-275SA				≤8	￠5
WZPK2-276SA				≤12	￠6
WZPK-373S				≤3	￠3		可动卡套螺栓
WZPK-374S				≤5	￠4
WZPK-375S				≤8	￠5
WZPK-376S				≤12	￠6
WZPK2-375SA				≤8	￠5
WZPK2-376SA				≤12	￠6
WZPK-473S				≤3	￠3		固定卡套法兰
WZPK-474S				≤5	￠4
WZPK-475S				≤8	￠5
WZPK-476S				≤12	￠6
WZPK2-475SA				≤8	￠5
WZPK2-476SA				≤12	￠6
WZPK-573S				≤3	￠3		可动卡套法兰
WZPK-574S				≤5	￠4
WZPK-575S				≤8	￠5
WZPK-576S				≤12	￠6
WZPK2-575SA				≤8	￠5
WZPK2-576SA				≤12	￠6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

2）双支为三线制引线
