JKM-LDE DN150电磁流量计

手机： 电话： QQ：

 123

一 DN150电磁流量计概述

金湖凯铭仪表有限公司 售前售后服务技术支持（24小时提供支持）

：1586-172-7050 ：

产品出厂都经过严格的老化、检验、标定工作层层把关，质量可靠，请广大朋友们放心购买。

我们的产品保证：质保一年。

J-KM-LDE系列一体式DN150电磁流量计由LDG-S型电磁流量传感器和转换器配套组成一组，口径从10mm至1200mm，其结构紧凑，安装方便，测量精度高，抗干扰性好。

JKM-LDE系列DN150电磁流量计口径从10mm到1200mm。主要用于化工，钢铁，煤炭，给排水，造纸，食品，纺织印染等工业领域。测量酸，碱，盐等强腐蚀性及液固两相流体的体积流量，可与显示，记录仪表积算器或调节器配套，对流量进行检测，积算，调节和控制，并可实现信号的远距离传送。仪表的安装形式有一体式和分体式。

　 JKM-LDE系列一体式DN150电磁流量计由LDG-S型电磁流量传感器和转换器配套组成一组，口径从10mm至1200mm，其结构紧凑，安装方便，测量精度高，抗干扰性好。

　 高压DN150电磁流量计专门用于石油勘查，地质或油田系统测量高压条件下泥浆高压注水等介质的流量。

潜水型DN150电磁流量计是环保局推荐使用的污水排放用明渠流量仪表。

　我公司本着“关注客户，开阔进取”的质量方针。选用的人才贯彻ISO9000标准采用，技术，配备精良设备，提高和改进产品质量和完善的售后服务，把我们的产品和服务奉献给广大客户，满足顾客的要求。

二 工作原理

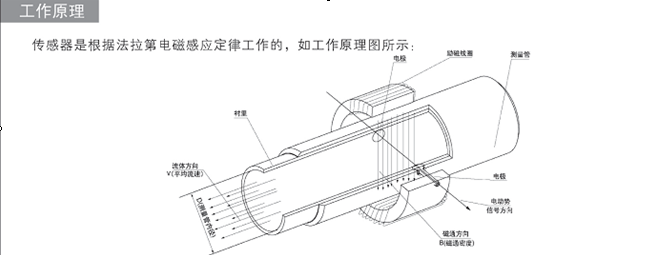

　DN150电磁流量计传感器是根据法拉第电磁感应原理工作的，如图一所示。在测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电，当导电液体沿测量管在交变磁场中磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由测量管上两个检测电机检出，数值大小如下所示：

E=KBVD

式中： E—感应电势； D—测量管内径；

B—磁感应轻度； V—平均流速；

K—与磁场分布及轴向长度有关系的系数；

三、DN150电磁流量计性能简介

口径 ：DN10-1200

电材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等

内衬材料：聚四氟乙烯 氯丁橡胶 /// 聚氨酯橡胶

介质：导电性液体（含固液二相） 　　　

介质导电率 ：＞20μ s/cm

配套度等级：0.5 1.0

流速范围：0.5m/s~10m/s

工作温度：-25℃~150℃（橡胶衬里≤80℃）///（聚氨酯衬里≤45℃） 　　

工作压力：4.0Mpa~0.6 Mpa（按口径分）

工作电流：≤0.配LDZ-4B,4B(S)型 /// ≤0.2配LDZ-5型 LDZ-6型 　

防护等级：标准型IP65（防喷水）///特殊型IP67（防浸水）/// IP68（防潜水)

配　套：LDZ-4B,4B(S)型 　

转换器型号：LDZ-5型 LDZ-6型

输出型号：0~10mA DC或4~20mA DC ///1~5000Hz(配LDZ-6型) 　　

通讯接口：RS485,RS232C(配LDZ-6型)

防爆等级：Exdmia II BT4

适用电源：传感器由转换器供电 /// 传换器电源 220V 50Hz ///*24V DC(配LDZ-6型) 　　　　

应　用：酸碱等腐蚀液；矿浆，泥浆 /// 纸浆等两相液；给排水系统 　　　

法兰连接：机标JB/T81-94(口径250-1200) ///GB9119-88（口径10-200）///或按用户需要

安装形式：分体式

*长度A是不包括端部衬里在内的测量管长度。衬里厚度δ，安装长度应为A+2Δmm（氯丁橡胶衬里厚δ约6MM，聚四氟乙烯衬里厚约2.5mm，接地环厚度另计）

五 DN150电磁流量计口径的选择

5.1选择传感器的口径与连接的工艺管道口径相同

传感器通常选用与工艺管道相同的口径，这样安装方便。但它的前提是管内流体的流速应在常用范围内。一般工业用DN150电磁流量计的满量程流速范围为1~4m/s。可按不同的测量对象选择。

列如：对于带有颗粒的易造成磨损的流体，常用流速≤3m/s；对于易粘附管壁的流体，常用流速≥2m/s。流量，流速与口径三者关系见图7。

5.2DN150电磁流量计选择传感器的口径与连接的工艺管道口径不相同

这种选择适用以下几种情况：

A、管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分提高流速，选择传感器口径小于工艺管道口径，在传感器的前后加接异径管。

B、从价格上考虑，对于大口径的DN150电磁流量计，口径越大，价格越高。对管道内流速偏低，工艺参数较稳定的情况，可选用口径娇小的传感器。这不仅可使仪表运行在较好的工作状态下，还可降低仪表的投资费用。

5. DN150电磁流量计3加装异径管应注意的问题

A、异径管锥角的选择

为了在安装异径管后不过多影响流速场的分布，不影响DN150电磁流量计的精度，要径管的中心 a不大于15°，越小越好。这样可把异径管视为直管段的一部分。

B、加装异径管会产生压力损失，总的压力损失有三部分组成

六DN150电磁流量计电材料的选择

根据被测介质的腐蚀性，由用户负责选定。对一般介质，可查有关防腐手册，选定电材料。对混酸等成分复杂的介质，应做挂片试验。

7. DN150电磁流量计寸里材料的选择

应根据被测介质的腐蚀性，磨损性及温度来选择

规 格 代 码				说 明
仪表种类	JKM-LDE			智能管道式DN150电磁流量计
通径代码		-XXX		例：150表示DN150，若通径后I插入式
电形式			1	标准固定式
			2	式
			3	可拆卸更换式
电材料			0	不锈钢
			1	铂（Pt）
			2	哈氏B（HB）
			3	钽（Ta）
			4	钛（Ti）
			5	哈氏C（HC）
内衬材料			3	氯丁橡胶
			4	聚氨酯橡胶
			5	F4（PTFE）
			6	F46（FEP）
			7	F40（E-TFE）
			8	P0（聚丙烯）
			9	PPS（聚丙硫醚）
额定压力（MPa）			4.0	DN18-80
			1.6	DN100-150
			1.0	DN200-1000
			0.6	DN1100-2000
			0.25	DN2200
工作温度			E	≤80℃
			H	≤180℃
接地环			0	无接地环
			1	有接地环
防护等级			0	IP65
			1	IP68
转换器形式			0	一体式
			1	分体式
外壳材料			0	碳钢
			1	不锈钢
表体法兰			0	碳钢
			1	不锈钢
安装配对法兰			0	不带
			1	带
供电电源			0	220VAC
			1	24VDC（Iour≥0.）
仪表量程			（XXX）	例：3000表示对应zui大量程3000m3/h

DN150电磁流量计选型：

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

衬里材料耐腐蚀性能工作温度适用范围

氯丁橡胶Ne耐一般低浓度酸碱盐的腐蚀-20～70℃工业用水污水低浓度酸碱盐

聚氨酯橡胶PO有的耐磨性能,专用于强磨损性浆液,不耐腐-10～60℃含固体颗粒的液体(水泥浆矿浆等)

聚全氟乙丙烯FEP1耐热耐腐蚀性与PTFE相当

2机械强度高,抗磨损性能好

3内表光滑，不易粘附沉淀物

4有很好的耐负压,抗真空作用-40～180℃除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质

产品售后说明：

所有产品将提供十八个月的保修、包换服务：十八个月之内，非人为原因造成的质量问题，我公司均承诺保修或更换新表。终生维修，只能收成本费。
