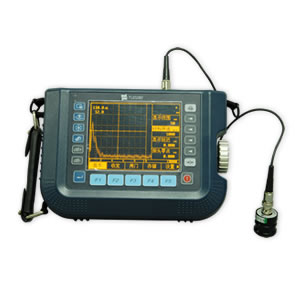

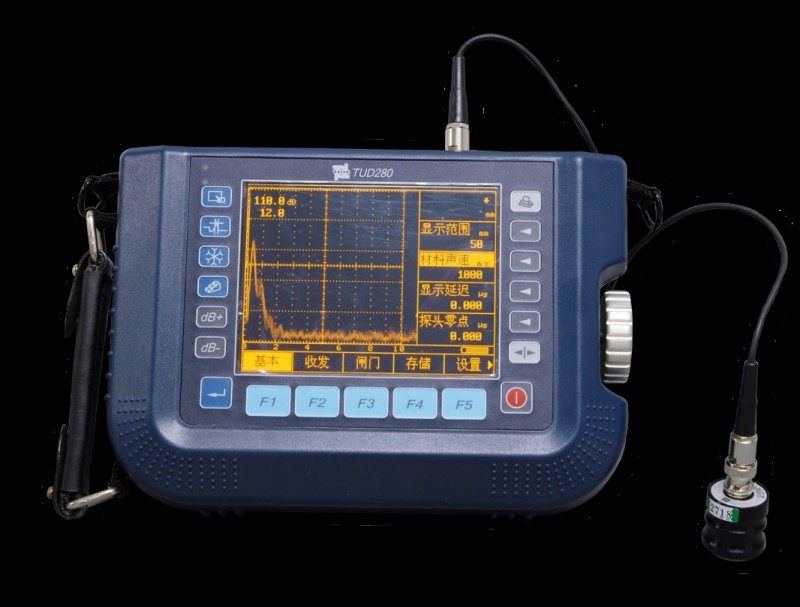

TUD280 天门TUD280超声波探伤仪

天门TUD280超声波探伤仪特点

1、 峰值记忆功能

2、 快速旋钮调节、操作便捷

3、 A、B型显示方式

4、 缺陷当量计算

5、 具有回波包络显示功能

6、 具有防水功能

7、 EL高亮图形点阵显示屏、无视角限制、不受温度阳光影响

8、 多达10个探伤通道

9、 能够存储500幅A扫描图形

10、具有的双闸门设置和报警功能

11、锂电池、无记忆性，连续工作时间可达8小时以上

12、探头角度和K值两种输入方式

13、可以直接驱动C65/C66打印机

14、能够跟PC机通讯，有功能强大的Windows数据处理软件

15、重复发射频率可以达到1KHz

16、超高的采样频率，射频波形细节尽现

17、自动增益调节

18、更高的储存容量，存储1000幅A扫描图形及参数和100,000个厚度值

天门TUD280超声波探伤仪规格

测量范围 2.5mm～9000mm（钢纵波）

工作频率 0 MHz～15 MHz，连续可调

增益调节 110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定）

脉冲移位 －20μs～＋3400μs

探头延迟 0μs～99.99μs，分辨率0.0125μs

扫描分辨率 0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm）

声 速 1000m/s～9999m/s

输出阻尼 50，150，400

外型尺寸 243 ×173×85（mm）

重 量 1500g(含电池)

天门TUD280超声波探伤仪名称 技术数据

测量范围 2.5mm～9000mm（钢纵波）

工作频率 0 MHz～15 MHz，连续可调

增益调节 110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定）

垂直线性 ≤3%

动态范围 ≥34dB

水平线性 ≤0.2%

波形显示 正半波、负半波、全波和射频

探伤灵敏度余量 ≥60dB(2.5MHz￠20/Z20-2)

脉冲移位 －20μs～＋3400μs

探头延迟 0μs～99.99μs，分辨率0.0125μs

扫描分辨率 0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm）

声 速 1000m/s～9999m/s

输出阻尼 50，150，400

外型尺寸 243 ×173×85（mm）

重 量 1500g(含电池)

探测范围 2.5～ 5000mm

材料声速 1000～ 9999m/s

工作频率 0.2～15MHz（低频0.2～1，中频0.5～4，高频2～15）

增益调节 110dB（0.2、0.5、1、2、6、12步进）

动态范围 ≥ 34dB

垂直线性误差 ≤ 3%

水平线性误差 ≤ 0.2%

灵敏度余量 ≥60dB（深200mmΦ2平底孔）

数字抑制 （0 ～ 80）%，不影响线性与增益

检波方式 正半波，负半波，全波和射频

脉冲移位 —20μs～3400μs

探头延迟 0～99.99μs，分辨率0.0125μs

扫描分辨率 0.1mm（2.5～99.99mm），1mm（100～5000mm）

外形尺寸 243×173× 85mm

重量 1． 5Kg（含电池）

 TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。
等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。关键性能指标与同类产品相近或超出。


   天门TUD280超声波探伤仪用途

2、快速、无损伤、地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性。

3、应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
