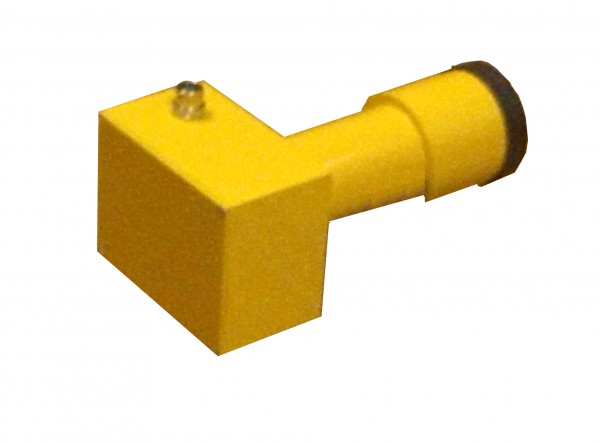

FTND-4 结构体沉降(挠度)传感器

结构体沉降(挠度)传感器该系统安装在固定点上，系统小巧，只有1.5kg。无需在测量点上加装任何设备，只需用红漆标记测量点，不会给行车造成任何影响。 使用本产品进行结构体挠度检测，降低了对操作者的技能要求，操作非常简便，省时，仅

北京飞拓信达激光技术有限公司是一家专门从事公路、铁路、桥梁、隧道检测、监测设备研发、生产和销售的企业。

公司的主要产品：激光传感器，隧道断面仪，桥梁挠度仪，裂缝测宽仪，远距离裂缝测宽仪，倾角传感器，静力水准仪，应变传感器，位移传感器，裂缝传感器，裂缝监测仪，沉降传感器，振动传感器，索力传感器、挠度传感器，铁路机车车轮检查仪，激光接触网测量仪，接触网导线磨耗检测仪，钢轨平直度检测仪，无缝线路位移观测仪，长钢轨位移检测仪，无缝线路应力检测仪，钢轨温度力及锁定轨温测量仪，轨底坡测量仪，铁路工务起拨道指示器系统，轨道检查仪，尖轨降低值测量仪，铁路隧道限界检测仪，轨道长波平顺性测量仪，桥梁健康监测系统，隧道在线监测系统，基坑巷道在线监测系统，大坝边坡水库在线监测系统等。

一、测量原理：

结构体沉降(挠度)传感器采用远距离非接触光电转换法测量沉降。具体做法是在被测点用红漆标记，主机安装在固定物体上（可以是桥墩）上，通过主机中光学成像系统测量（监测）测量点的位移变化情况。系统可以设置采样间隔，可以无线或有线传输传输数据，适合无人值守。增加照明可全天候工作。

该系统安装在固定点上，系统小巧，只有1.5kg。无需在测量点上加装任何设备，只需用红漆标记测量点，不会给行车造成任何影响。

使用结构体沉降(挠度)传感器进行结构体挠度检测，降低了对操作者的技能要求，操作非常简便，省时，仅需一人操作即可完成检测工作。

二、主要参数：

1. 测量方式：光电图像式；

2. 测量范围：-35mm-35mm（可定制）；

3. 分辨率：0.01mm；

4. 精度：0.1mm；

5. 数据传输方式：R485/RS232/0-10V/CAN/无线传输；

6. 防护等级：IP65；

7. 工作电压：8V-12V；

8. 工作温度：-40℃-70℃；

9. 仪器体积小，重量1.5kg，结构简单，方便安装。
