价格：电议
所在地：江苏 扬州市

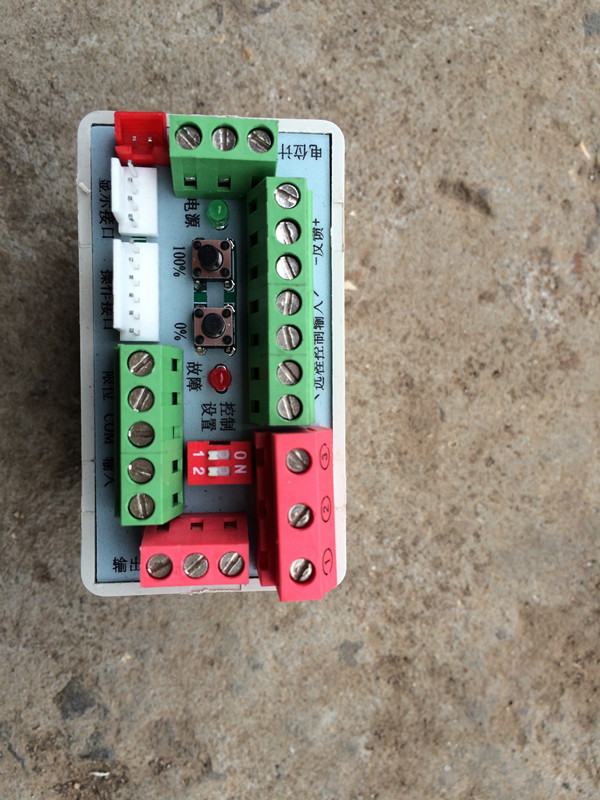

型号：PK-3D-J，PK-3E-J，PK-3F-J
更新时间：2024-09-05
浏览次数：979
公司地址：扬州市邗江区杨庙镇杨庙工业园区
魏俊(先生) 部长
扬州华通电动阀门制造有限公司，位于国家风景名胜区扬州瘦西湖畔，交通便利。我公司是江苏阀门行业的重点骨干企业，积有几十年的铸造、设计、制造阀门及阀门电动装置、阀门气动装置的丰富经验。技术力量雄厚，生产工艺先进，有完善的检测手段及质量保证体系。产品广泛应用于油品、化工、电站、冶金、制氧、医药、造纸、水利、消防、航天、航空、科研等行业，产品远销国内外。
我们主要产品有闸阀、截止阀、球阀、蝶阀、止回阀、调节阀、水封阀、堵阀、真空阀、隔膜阀、安全阀、过滤器、阀门电动装置、阀门气动装置，以及各类特殊专用阀门等几千种规格。公称通径：3~3200mm，公称压力：0.6~42Mpa，150Lb~3500Lb,阀门驱动方式有手动、蜗轮传动、齿轮传动、电动、气动、液动。产品按照国家JB、GB标准，美国API、ASME、日本JIS、英国BS、德国DIN等先进工业国家标准制造。
随着经济的发展，各行业不断的改进，本公司按用户的需求，积极研制开发新产品，为广大用户提供更适合现代工业的优质产品。 1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外等功能。
6、提供两组输出干触点：一组综合报警（断电、缺相、过力矩、丢信）一组远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8、输入信号：DC4mA～20mA。
9、输出信号：DC4mA～20mA。
10、输入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。
11、输出电流负载电阻：≦750Ω。
12、适配阀位电位器阻值：1KΩ。
13、输出阀位电流的调节范围较大：低端0%～85%，即低端无需调到零位；高端15%～。即当单圈阀位电位器转角较小时（0～45°），或转角zui大时（0°～270°或0°～330°）之间都可调出DC4mA～20mA。
14、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
15、通过模块上的拨码开关可设置正作用和反作用：正作用时控制电流4mA对应阀门全关，20mA对应阀门全开；反作用时控制电流20mA对应阀门全关，4mA对应阀门全开。
16、通过模块上的拨码开关可设置控制电流信号丢失时的三种工作状态：保持原位，全开，全关。（注：当控制电流低于2mA时，视为信号丢失）。
17、可适用于可逆控制，接通持续率50%，每小时接通次数≦1200次。
18、灵敏度：0.3～20%可调。
19、工作温度：-30℃～+70℃（特殊温度要求请致电联系）。
20、环境湿度：≦95%（25℃）。
使用方法
1、接线与拨码选择
·严格按图1所示完成模块与小型交流接触器、执行器的接线；若电机无温度开关引出线，则应将模块上的此两接线端短接。
·用万用表检查模块与交流接触器、电机连线，确保无短路现象。
·将阀位反馈输出、控制信号输入按图1接线。
·1·
·“正作用、反作用”选择，“输入信号”丢失后执行器动作方式的选择，由用户根据现场要求按照图1所示通过拨码开关选定。（“正作用、反作用”不能同时拨为有效）
·以上连线检查无误后，接入380V电源线。
2、调试
·先通过执行器上的手轮将执行器动到全行程的中间位置。
·接通AC380V电源，此时电源指示灯点亮，将控制开关切换至“现场”位置。按下“关”按钮，此时执行器应向关方向动作；按下“开”按钮，此时执行器应向开方向动作；放手后执行器应停止动作；若执行器开关方向相反，应将接电机的任意两根线互换一下接好。
·正作用时位置反馈4～20mA信号调节。将执行器动作到关位，调节“调零”电位器，使两测试点的电压差约为零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将执行器动作到开位，调节“20mA”电位器使输出信号为20mA。上述调节只需一次即可完成。注意：当阀位由关到开时，阀位电位器中心抽头对地GND电压的值应由小到大变化。
