一、应用范围：
SHN350系列法兰扭矩传感器是一种测量各种扭矩、转速及机械功率的测量仪器。应用范
围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
二、基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电
源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图所示：

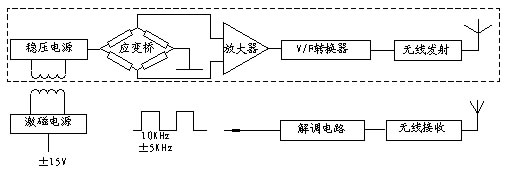

应用原理图
1、转速的测量： 转速测量采用磁电码盘的方法进行测量，每一磁电码盘均有
60个齿，轴带动磁电码盘每旋转一周可产生60个脉冲，高速或中速采样
时可以用测频的方法，低速采样时可以用测周期的方法测出准确的转速。
本传感器精度可达±0.1%～±0.5%（F·S）。由于传感器输出为频率信号，
所以无需AD转换即可直接送至计算机进行数据处理。
本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号！
三、产品特点：
1. 信号输出波形方波幅度可选5V/12V。
2. 开机5分钟即可进入工作状态，勿需预热过程。
3. 检测精度高、稳定性好、抗干扰性强。
4. 不需反复调零即可连续测量正反扭矩。
5. 体积小、重量轻、易于安装。
6. 传感器可脱离二次仪表使用，只要按插座针号提供±15V（200mA）
的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。
五、产品系列：
六、主要性能及电气指标：
扭 矩 精 度： ＜±0.5 % F· S、＜±0.3 % F· S、＜±0.1 % F· S（可选）
频 率 响 应： 100μs
非 线 性： ＜±0.2 % F· S
重 复 性： ＜±0.1% F· S
回 差： ＜0.1 % F· S
零 点 时 漂： ＜0.2 % F· S
零 点 温 漂： ＜0.2 % F· S /10℃
输 出 阻 抗： 350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可选）
缘 阻 抗： >500MΩ
静 态 超 载： 120 % 150% 200%(可选)
使 用 温 度： －10 ～ 50℃
储 存 温 度： －20 ～ 70℃
电 源 电 压： ±15V±5%
总 消耗电流： ＜200mA
频率信号输出： 5KHZ—15KHZ
额 定 扭 矩： 10KHZ±5kHZ （正反双向测量值）
信 号占空比： （50±10）%
七、信号输出与信号采集：
1、扭矩信号输出基本形式：• 方波信号、脉冲信号。
• 可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。
2、扭矩信号处理形式：
• 扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。,
• 扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
• 直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
八、维护与保养：
1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。
2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。
九、注意事项：
1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。
2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。
3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA• 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
