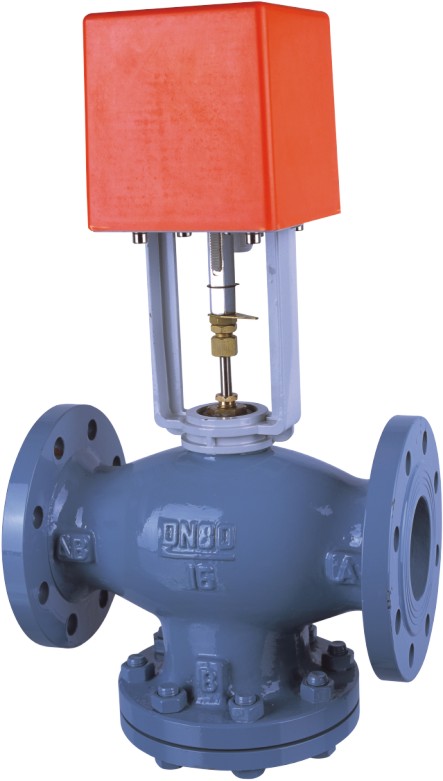

VB-3000 比例积分阀

VB-3000/7000系列阀门配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛用于中央空调，采暖、水处理、工业加工行业等系统的流

深圳市宝安鹏欣阀门有限公司成立于1993年，是一家在水工业过程控制方面集技术、贸易和服务于一体的综合性企业。主要产品有电动蝶阀,手柄蝶阀,蜗轮蝶阀,止回阀,闸阀,球阀,截止阀,平衡阀,比例积分阀,压差旁通阀,二通阀,软接头,水流开关,温控器,水力控制阀,柱塞阀,安全阀,弯头,排气阀,防火阀,风量调节阀,散流器,保温系列等，凭借多年来在阀门应用领域积累的丰富工程经验, 可为用户提供阀门选型、技术咨询、阀门维修等售前售后服务。 销售网络已经遍及国内30个省、市、自治区和港澳地区以及日本、韩国、美国、德国、法国、澳大利亚等地，服务行业覆盖石油、化工、电厂、冶金、半导体、制药、船舶、暖通、建筑、食品、烟草和工业水处理等各个领域，拥有着大量的销售业绩！

为用户提供阀门现场事故分析、诊断和排除阀门故障方案等服务。随着产品不断更新换代，新老型号的产品，既能满足新用户的项目需求，又能满足老用户的备件需求，保证产品使用的连续性。

近年来，公司仍然不断开拓进取，继续并增强国际合作，大量的引进资金和技术；同时，还调整产品结构，进行技术改造；在产品品种、生产水平、生产规模和经营管理上都已经跻身亚洲阀门制造业的前列。
公司竭诚为国内外广大客户服务的原则，在原有产品继续服务于客户的同时，将根据国内外市场的需求引进、生产和研发新产品新技术，以满足于广大客户。

欢迎您提出宝贵的意见和建议，我们携手共创美好未来！

     欢迎来电咨询：王先生

VB-3000/7000系列阀门配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛用于中央空调，采暖、水处理、工业加工行业等系统的流体控制。

材质说明和技术参数

说明 VB-7000常规阀 VB-7000V高温阀（蒸汽阀）
材料 阀体/阀盖 HT250 HT250/Q23
阀座 黄铜 不锈钢
阀杆密封件 聚四氟乙稀挡环＋丁腈橡胶O型密封圈 聚四氟乙稀挡环＋丁腈橡胶O型密封圈
阀板/阀瓣 铸造黄铜 高强度铸造黄铜＋不锈钢阀座
阀杆 iCr18Ni9(AIS1302)φ9不锈钢
承压 1.6MPa 1.6MPa
工作介质 水 水/蒸汽
流体温度 -10～95℃ -10～180℃
联接方式 PN1.6法兰
流速特性 等百份比/线性
泄漏量 少于Kv值的0.05％

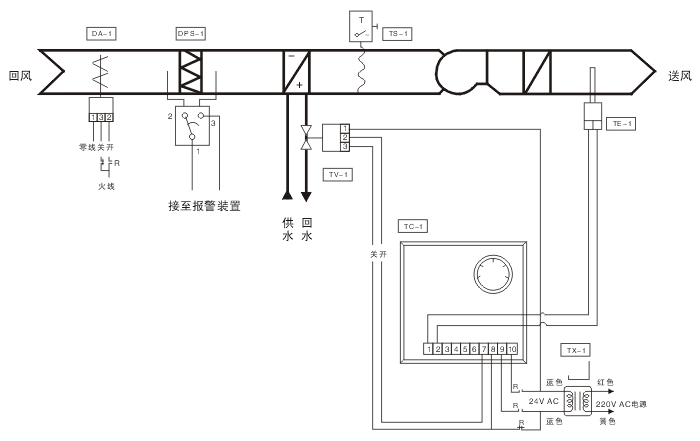

产品工作原理

本系统适用于空调系统的新风机组冬/夏季温度控制。

由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统，安装在送风管道的TE-1把检

测到的温度信号传送至TC-1，由TC-1将TE-1的检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连接可调，

终使TE-1测量的环境温度保持在设定的温度范围内。

空气压差开关DPS-1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1

的设定值时，微动开关运作，发出报警信号。

当盘管后的温度低于某限值时，低温保护开关TS-1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂

盘管。

SW-1为内置冷/暖运行状态的转换。

代   号 型     号 说     明 TE-1 TSC-8212-103B34 风管式温度传感器 TC-1 TC-8312-11K 比例积分温度控制器，0~80℃ TV-1 AV/AB 电动两通阀 DA-1 AM24/AM220 风阀驱动器 开/关 DPS-1 P33AB 空气压差 开/关 TX-1 TR40 变压器，220/24VAC，40VA TS-1 A11D 低温断路恒温器，带手动复位按钮 SW-1 —— 远程冬夏季转换开关
